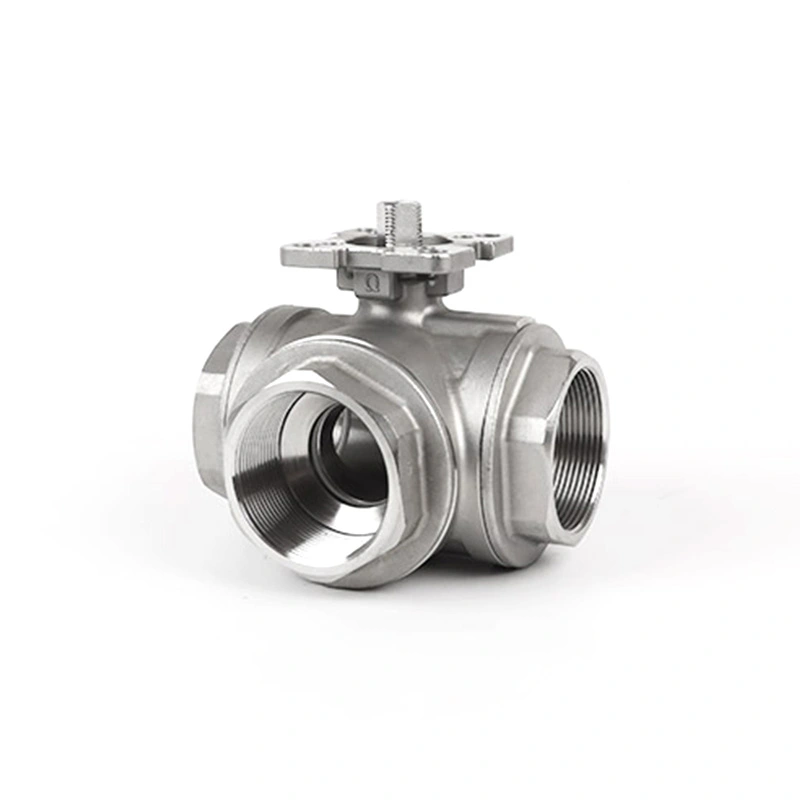

ISO 5211 డైరెక్ట్ మౌంటింగ్ ప్యాడ్ T పోర్ట్‌తో త్రీ వే బాల్ వాల్వ్

ISO 5211 డైరెక్ట్ మౌంటింగ్ ప్యాడ్ T పోర్ట్‌తో కూడిన షాంగ్‌టై త్రీ వే బాల్ వాల్వ్ పారిశ్రామిక పైప్‌లైన్ సిస్టమ్‌లలో సౌకర్యవంతమైన ప్రవాహ నియంత్రణ కోసం నిర్మించబడింది. T-పోర్ట్ డిజైన్ మిక్సింగ్, డైవర్టింగ్ మరియు బహుళ-దిశ ప్రవాహ పంపిణీకి మద్దతు ఇస్తుంది, అయితే ISO 5211 మౌంటు ప్యాడ్ యాక్యుయేటర్ ఇన్‌స్టాలేషన్‌ను త్వరిత మరియు స్థిరంగా చేస్తుంది.

చైనాలోని వెన్‌జౌలో సోర్స్ వాల్వ్ తయారీదారుగా, Shangtai పోటీతత్వ ఫ్యాక్టరీ-ప్రత్యక్ష ధర, విశ్వసనీయ ఉత్పత్తి సామర్థ్యం మరియు చైనీస్ వాల్వ్ మార్కెట్‌లో బలమైన గుర్తింపును అందిస్తుంది. మా ఫ్యాక్టరీ విమానాశ్రయం నుండి కేవలం 10 నిమిషాల దూరంలో ఉంది, సందర్శనలు మరియు తనిఖీలు సౌకర్యవంతంగా ఉంటాయి.

ఉత్పత్తి పరిచయం

ఈ T పోర్ట్ త్రీ వే బాల్ వాల్వ్ ఒక వాల్వ్ బహుళ ప్రవాహ దిశలను నియంత్రించాల్సిన అనువర్తనాలకు అనుకూలంగా ఉంటుంది. ప్రామాణిక టూ-వే వాల్వ్‌లతో పోలిస్తే, ఇది పైపింగ్ లేఅవుట్‌ను సులభతరం చేయడానికి, ఇన్‌స్టాలేషన్ స్థలాన్ని తగ్గించడానికి మరియు సిస్టమ్ నియంత్రణ సామర్థ్యాన్ని మెరుగుపరచడానికి సహాయపడుతుంది.

ప్రధాన కొలతలు

ముఖ్య ప్రయోజనాలు ఉన్నాయి:

మీడియాను కలపడం, మళ్లించడం లేదా పంపిణీ చేయడం కోసం T-పోర్ట్ ఫ్లో డిజైన్

వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ కనెక్షన్ కోసం ISO 5211 డైరెక్ట్ మౌంటు ప్యాడ్

అదనపు బ్రాకెట్ అవసరం లేదు, ఇన్‌స్టాలేషన్ ఎత్తును తగ్గించడంలో మరియు యాక్యుయేటర్ అమరికను మెరుగుపరచడంలో సహాయపడుతుంది

మృదువైన అసెంబ్లీ మరియు సురక్షిత పైపు కనెక్షన్ కోసం ఖచ్చితమైన థ్రెడ్ చివరలు

విశ్వసనీయ రోజువారీ ఆపరేషన్ కోసం స్థిరమైన సీలింగ్ పనితీరు

OEM/ODM మద్దతు, షాంగ్‌టై యొక్క మోల్డ్ డెవలప్‌మెంట్ సామర్ధ్యం ద్వారా మద్దతు ఇవ్వబడింది

పరిమాణ నిర్ధారణ, ప్రాజెక్ట్ సరిపోలిక మరియు సాంకేతిక మూల్యాంకనం కోసం ఉత్పత్తి పరామితి డ్రాయింగ్‌లు అందుబాటులో ఉన్నాయి.

నాణ్యత నియంత్రణ ప్రక్రియ

మెటీరియల్ నుండి షిప్‌మెంట్ వరకు నాణ్యతను నియంత్రణలో ఉంచడానికి IQC, IPQC, FQC మరియు OQCలను కవర్ చేసే ప్రామాణిక తనిఖీ వ్యవస్థను Shangtai అనుసరిస్తుంది.

IQC - ఇన్‌కమింగ్ క్వాలిటీ కంట్రోల్

ఉత్పత్తికి ముందు ముడి పదార్థాలు తనిఖీ చేయబడతాయి. మెటీరియల్ టెస్టింగ్ పరికరాలు ఆన్-సైట్ మెటీరియల్ వెరిఫికేషన్‌కు మద్దతు ఇస్తుంది.

IPQC - ఇన్-ప్రాసెస్ క్వాలిటీ కంట్రోల్

మ్యాచింగ్ మరియు అసెంబ్లీ సమయంలో, కీ కొలతలు, థ్రెడ్ ఖచ్చితత్వం, ఉపరితల ముగింపు మరియు ISO 5211 ప్యాడ్ కొలతలు తనిఖీ చేయబడతాయి.

FQC - తుది నాణ్యత నియంత్రణ

ఆర్డర్ అవసరాలకు అనుగుణంగా ప్రదర్శన, ఆపరేషన్, సీలింగ్ పనితీరు మరియు ఒత్తిడి విశ్వసనీయత కోసం పూర్తయిన కవాటాలు పరీక్షించబడతాయి.

OQC - అవుట్‌గోయింగ్ క్వాలిటీ కంట్రోల్

డెలివరీకి ముందు, ప్యాకేజింగ్, గుర్తులు, పరిమాణం మరియు పత్రాలు సురక్షితంగా రవాణా చేయడానికి సిద్ధంగా ఉన్నాయని నిర్ధారించడానికి తనిఖీ చేయబడతాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: T-పోర్ట్ బాల్ ప్రవాహ దిశను ఎలా నిర్ణయిస్తుంది?

ప్రవాహ మార్గం అంతర్గత పోర్ట్ అమరిక మరియు బంతి యొక్క భ్రమణ స్థానం ద్వారా నిర్ణయించబడుతుంది. సంస్థాపనకు ముందు, మూడు పైప్‌లైన్ పోర్ట్‌ల మధ్య అవసరమైన కనెక్షన్ నిర్ధారించబడాలి, తద్వారా వాల్వ్ హ్యాండిల్ లేదా యాక్యుయేటర్ స్థానం ఉద్దేశించిన ప్రవాహ మార్గానికి అనుగుణంగా ఉంటుంది.

Q2: మిక్సింగ్ మరియు డైవర్టింగ్ రెండింటికీ T-పోర్ట్ వాల్వ్ ఉపయోగించవచ్చా?

అవును, T-పోర్ట్ కాన్ఫిగరేషన్ వివిధ మూడు-మార్గం ప్రవాహ ఏర్పాట్లు కోసం ఉపయోగించవచ్చు. ఇది మిక్సింగ్, మళ్లింపు లేదా పంపిణీకి అనుకూలంగా ఉందా అనేది పోర్ట్ జ్యామితి, పీడన పరిస్థితులు మరియు పైపింగ్ లేఅవుట్‌పై ఆధారపడి ఉంటుంది. ఆర్డర్ చేసేటప్పుడు అవసరమైన ప్రవాహ నమూనాను పేర్కొనాలి.

Q3: యాక్యుయేటర్ వాల్వ్ టార్క్‌తో సరిపోలడం అవసరమా?

అవును. యాక్యుయేటర్ వాస్తవ ఆపరేటింగ్ పరిస్థితుల్లో వాల్వ్ కోసం తగినంత టార్క్ను అందించాలి. న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌ను ఎంచుకునేటప్పుడు వాల్వ్ పరిమాణం, సీటు పదార్థం, పని ఒత్తిడి, మధ్యస్థ మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీని పరిగణనలోకి తీసుకోవాలి.

Q4: వాల్వ్ సీటును ఎంచుకునేటప్పుడు ఏమి పరిగణించాలి?

పని మాధ్యమం, ఉష్ణోగ్రత, పీడనం మరియు అవసరమైన సీలింగ్ పనితీరు ప్రకారం సీటు పదార్థాన్ని ఎంచుకోవాలి. వాల్వ్ దూకుడు లేదా ప్రక్రియ ద్రవాలకు ఉపయోగించినప్పుడు రసాయన అనుకూలత చాలా ముఖ్యమైనది.

Q5: ఈ రకమైన వాల్వ్‌ను స్కిడ్ లేదా మానిఫోల్డ్‌లో ఉపయోగించవచ్చా?

అవును. ఒక వాల్వ్ బహుళ శాఖల మధ్య ప్రవాహాన్ని నియంత్రించాల్సిన ప్రాసెస్ స్కిడ్‌లు, మానిఫోల్డ్‌లు మరియు కాంపాక్ట్ పైపింగ్ అసెంబ్లీలపై మూడు-మార్గం కాన్ఫిగరేషన్‌ను ఉపయోగించవచ్చు. సిస్టమ్ డిజైన్ సమయంలో అందుబాటులో ఉన్న స్థలం, పోర్ట్ ఓరియంటేషన్ మరియు యాక్యుయేటర్ పొజిషన్‌ను పరిగణించాలి.

Q6: మూడు పోర్టుల మధ్య పైప్‌లైన్ ఒత్తిడి భిన్నంగా ఉంటే ఏమి జరుగుతుంది?

వివిధ పీడన పరిస్థితులు ప్రవాహ దిశ, ప్రవాహం రేటు మరియు వాల్వ్‌ను ఆపరేట్ చేయడానికి అవసరమైన శక్తిని ప్రభావితం చేస్తాయి. అందువల్ల వాల్వ్ కాన్ఫిగరేషన్ నామమాత్రపు పైపు పరిమాణం ఆధారంగా కాకుండా ప్రతి కనెక్ట్ చేయబడిన పోర్ట్ వద్ద వాస్తవ పీడన పరిస్థితులకు అనుగుణంగా ఎంపిక చేయబడాలి.

Q7: ISO 5211 డైరెక్ట్ మౌంటింగ్ ప్యాడ్ T పోర్ట్‌తో త్రీ వే బాల్ వాల్వ్ అంటే ఏమిటి?

A ISO 5211 డైరెక్ట్ మౌంటింగ్ ప్యాడ్ T పోర్ట్‌తో త్రీ వే బాల్ వాల్వ్ISO 5211 యాక్యుయేటర్ మౌంటు ఇంటర్‌ఫేస్‌తో T-పోర్ట్ బాల్ కాన్ఫిగరేషన్‌ను కలిపే మూడు-మార్గం వాల్వ్. ఇది మూడు పైప్‌లైన్ కనెక్షన్‌ల మధ్య నియంత్రిత ప్రవాహం అవసరమయ్యే సిస్టమ్‌ల కోసం ఉద్దేశించబడింది మరియు మాన్యువల్ లేదా ఆటోమేటెడ్ ఆపరేషన్ కోసం కాన్ఫిగర్ చేయవచ్చు.
