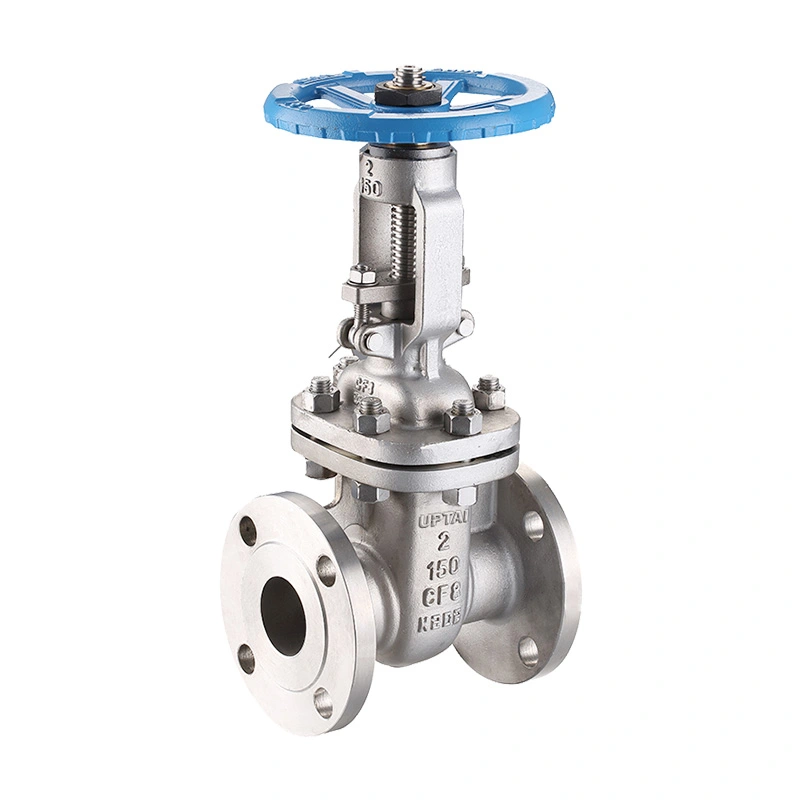

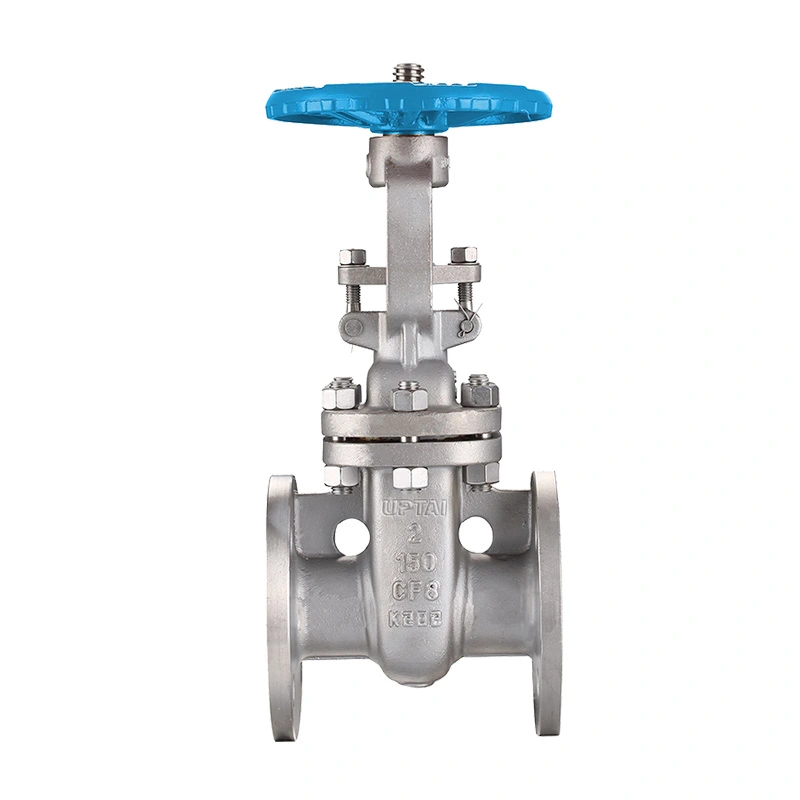

ANSI 150LB స్టెయిన్‌లెస్ స్టీల్ గేట్ వాల్వ్

ANSI 150LB స్టెయిన్‌లెస్ స్టీల్ గేట్ వాల్వ్ పైప్‌లైన్ ఐసోలేషన్ కోసం కాన్ఫిగర్ చేయబడింది, ఇక్కడ పూర్తి-బోర్ ఫ్లో మార్గం మరియు స్టెయిన్‌లెస్ స్టీల్ వాల్వ్ బాడీ అవసరం. మార్గాన్ని తెరవడానికి లేదా మూసివేయడానికి గేట్ నిలువుగా కదులుతుంది, ఈ వాల్వ్ సాధారణంగా నిరంతర థ్రోట్లింగ్ కాకుండా పూర్తిగా ఓపెన్ లేదా పూర్తిగా క్లోజ్డ్ సర్వీస్ అవసరమయ్యే అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. జాబితా చేయబడిన కాన్ఫిగరేషన్ NPS 2" నుండి 48" వరకు వర్తిస్తుంది మరియు వాల్వ్ పరిమాణం ప్రకారం హ్యాండ్‌వీల్ లేదా గేర్ ఆపరేషన్‌ను ఉపయోగిస్తుంది.

Shangtai చైనాలోని Zhejiangలోని Wenzhouలో పారిశ్రామిక కవాటాలను తయారు చేస్తుంది. వాల్వ్ ఉత్పత్తిలో మెటీరియల్ తయారీ, మ్యాచింగ్, కాంపోనెంట్ అసెంబ్లీ, ప్రెజర్ టెస్టింగ్, ఇన్‌స్పెక్షన్, మార్కింగ్ మరియు ఫైనల్ ప్యాకేజింగ్ ఉంటాయి. పైప్‌లైన్ పరిమాణం, ప్రెజర్ క్లాస్, ఆపరేటింగ్ మీడియం, ఉష్ణోగ్రత, మెటీరియల్ అవసరాలు, కనెక్షన్ ప్రమాణం మరియు వర్తించే ప్రాజెక్ట్ స్పెసిఫికేషన్‌ల ప్రకారం ఉత్పత్తి కాన్ఫిగరేషన్ నిర్ధారించబడుతుంది.

ప్రధాన కొలతలు

గేట్ వాల్వ్ నిర్మాణం మరియు ఆపరేటింగ్ సూత్రం

వాల్వ్ పైప్‌లైన్ ప్రవాహ దిశకు లంబంగా ప్రయాణించే గేట్-రకం మూసివేత మూలకాన్ని ఉపయోగిస్తుంది. గేట్ పూర్తిగా పెరిగినప్పుడు, ప్రవాహ మార్గం తెరవబడుతుంది; గేటు దించబడినప్పుడు, మార్గం మూసివేయబడుతుంది. ఈ స్ట్రెయిట్-త్రూ అమరిక సాధారణంగా పైప్‌లైన్ ఐసోలేషన్ కోసం ఎంపిక చేయబడుతుంది, ఇక్కడ పూర్తిగా ఓపెన్ పొజిషన్‌లో అల్ప పీడన నష్టం ముఖ్యమైనది.

గేట్ వాల్వ్‌లు సాధారణంగా రొటీన్ థ్రోట్లింగ్‌కు బదులుగా ఐసోలేషన్ కోసం ఉద్దేశించబడ్డాయి. వాల్వ్‌ను పూర్తిగా తెరిచి ఉంచడం లేదా పూర్తిగా మూసి ఉంచడం వల్ల గేట్ మరియు సీటింగ్ ఉపరితలాలపై అనవసరమైన దుస్తులు తగ్గుతాయి. ప్రవాహ నియంత్రణ అవసరమైతే, వాల్వ్ రకం మరియు ఆపరేటింగ్ పరిస్థితులు విడిగా మూల్యాంకనం చేయాలి.

స్టెయిన్లెస్ స్టీల్ బాడీ మరియు డిస్క్

లిస్టెడ్ బాడీ మరియు డిస్క్ మెటీరియల్స్ ASTM A351 CF8 / CF8M. ఈ స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లను పారిశ్రామిక సేవల కోసం ఎంచుకోవచ్చు, ఇక్కడ తుప్పు నిరోధకత మరియు మెటీరియల్ అనుకూలత ముఖ్యమైనవి. అసలు మెటీరియల్ ప్రాసెస్ మీడియం, ఉష్ణోగ్రత, పీడనం మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌తో సరిపోలాలి.

F304 / F316 స్టెమ్

కాండం ASTM A182 F304 / F316గా పేర్కొనబడింది. కాండం హ్యాండ్‌వీల్ లేదా గేర్ ఆపరేటర్ నుండి గేట్‌కు ఆపరేటింగ్ శక్తిని బదిలీ చేస్తుంది. స్టెమ్ మెటీరియల్ ఎంపికను వాల్వ్ బాడీ, డిస్క్, సీటు, ప్యాకింగ్ మరియు ప్రాసెస్ మీడియంతో కలిపి పరిగణించాలి.

స్టెలైట్ 6 సీట్ కాన్ఫిగరేషన్

జాబితా చేయబడిన సీటు కాన్ఫిగరేషన్‌లో ASTM A182 F304 / ASTM A351 CF8M + స్టెలైట్ 6. స్టెలైట్ 6 హార్డ్-ఫేసింగ్ వర్తించే సీటింగ్ ఉపరితలాలపై ఉపయోగించబడుతుంది, ఇక్కడ ధరించడానికి నిరోధకత మరియు పునరావృతం సీటింగ్ కాంటాక్ట్ అవసరం. వాల్వ్ పరిమాణం మరియు ఆర్డర్ చేసిన కాన్ఫిగరేషన్ ప్రకారం ఖచ్చితమైన సీటు అమరిక నిర్ధారించబడాలి.

క్లాస్ 150 ప్రెజర్ మరియు ఫ్లాంగ్డ్ కనెక్షన్

క్లాస్ 150 హోదా వర్తించే ASME పీడన-ఉష్ణోగ్రత రేటింగ్ సిస్టమ్ కింద వాల్వ్ పీడన తరగతిని గుర్తిస్తుంది. ఇది స్థిరమైన 150 PSI పని ఒత్తిడిగా అర్థం చేసుకోకూడదు. జాబితా చేయబడిన గరిష్ట పని ఒత్తిడి 285 PSI, అయితే నిర్దిష్ట వాల్వ్ కోసం అనుమతించదగిన ఒత్తిడి పదార్థం, పరిమాణం, ఉష్ణోగ్రత మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటుంది.

వాల్వ్ RF-అనుకూల ఫ్లాంగ్డ్ చివరలను ఉపయోగిస్తుంది. NPS 2" నుండి 24" వరకు, జాబితా చేయబడిన కనెక్షన్ ప్రమాణం ASME B16.5, అయితే NPS 26" మరియు అంతకంటే ఎక్కువ ASME B16.47 సిరీస్ Aతో పేర్కొనబడ్డాయి. పైప్‌లైన్ ఫ్లేంజ్ కొలతలు, ప్రెజర్ క్లాస్, రబ్బరు పట్టీ ఎంపిక, బోల్ట్ అమరిక మరియు ముఖ పరిస్థితిని ఇన్‌స్టాలేషన్ ముందు తనిఖీ చేయాలి.

వాల్వ్ ఆపరేషన్ మరియు సైజు ఎంపిక

వాల్వ్ పరిమాణం ప్రకారం ఆపరేటింగ్ పద్ధతి మారుతుంది. జాబితా చేయబడిన కాన్ఫిగరేషన్ 2" నుండి 16" వరకు వాల్వ్‌ల కోసం హ్యాండ్‌వీల్‌ను మరియు 18" కోసం గేర్ ఆపరేటర్‌ను మరియు పెద్ద పరిమాణాలను ఉపయోగిస్తుంది. పెద్ద వాల్వ్‌లకు సాధారణంగా ఎక్కువ ఆపరేటింగ్ టార్క్ అవసరమవుతుంది, పెద్ద-వ్యాసం కలిగిన పైప్‌లైన్ వాల్వ్‌ల మాన్యువల్ ఆపరేషన్‌కు గేర్ మెకానిజం అనుకూలంగా ఉంటుంది.

హ్యాండ్‌వీల్ ఆపరేషన్

హ్యాండ్‌వీల్ ఆపరేషన్ పేర్కొన్న 2" నుండి 16" వాల్వ్ పరిమాణాలకు ప్రత్యక్ష స్థానిక నియంత్రణను అందిస్తుంది. ఆపరేటర్ వాల్వ్ యొక్క ప్రారంభ మరియు ముగింపు దిశకు అనుగుణంగా హ్యాండ్‌వీల్‌ను తిప్పాలి మరియు అసాధారణ ప్రతిఘటనను అధిగమించడానికి అధిక బాహ్య శక్తిని ఉపయోగించకూడదు.

గేర్ ఆపరేటర్

18" మరియు అంతకంటే ఎక్కువ వాల్వ్‌లు గేర్ ఆపరేటర్‌లతో పేర్కొనబడ్డాయి. గేర్‌బాక్స్ పెద్ద వాల్వ్‌లను తెరవడానికి మరియు మూసివేయడానికి యాంత్రిక ప్రయోజనాన్ని అందిస్తుంది మరియు నేరుగా హ్యాండ్‌వీల్ ఆపరేషన్‌కు అధిక ఆపరేటింగ్ ఫోర్స్ అవసరమయ్యే చోట ఇది ఉపయోగపడుతుంది.

NACE సేవా పరిగణనలు

జాబితా చేయబడిన కాన్ఫిగరేషన్ సూచనలు NACE MR0175 / ISO 15156. ఈ ప్రమాణాలు చమురు మరియు గ్యాస్ ఉత్పత్తిలో హైడ్రోజన్ సల్ఫైడ్‌ను కలిగి ఉన్న నిర్దిష్ట వాతావరణాలకు బహిర్గతమయ్యే పరికరాల కోసం పదార్థ అవసరాలతో అనుబంధించబడ్డాయి. NACE వర్తింపు అనేది కేవలం వాల్వ్ మోడల్ నుండి మాత్రమే కాకుండా వాస్తవ సేవా వాతావరణం, మెటీరియల్ అవసరాలు, పీడనం, ఉష్ణోగ్రత మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌లకు వ్యతిరేకంగా నిర్ధారించబడాలి.

సోర్-సర్వీస్ అప్లికేషన్‌ల కోసం, మెటీరియల్ ఎంపిక మరియు కాఠిన్యం అవసరాలు ముఖ్యమైనవి. ఒత్తిడిని కలిగి ఉండే పదార్థాలు, ట్రిమ్, సీట్లు, కాండం మరియు ఇతర తడిగా ఉన్న భాగాలతో సహా పూర్తి వాల్వ్ కాన్ఫిగరేషన్‌ను ఆర్డర్ చేయడానికి ముందు వర్తించే ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా సమీక్షించబడాలి.

వర్తించే పరిశ్రమలు

చమురు మరియు గ్యాస్ సిస్టమ్స్

అప్‌స్ట్రీమ్, మిడ్‌స్ట్రీమ్, రిఫైనింగ్ మరియు పెట్రోకెమికల్ అప్లికేషన్‌లలో పైప్‌లైన్ ఐసోలేషన్ కోసం ఉపయోగించబడుతుంది, ఇక్కడ ఎంచుకున్న స్టెయిన్‌లెస్ స్టీల్ మెటీరియల్స్ మరియు ప్రెజర్ క్లాస్ సర్వీస్ షరతులకు అనుకూలంగా ఉంటాయి.

కెమికల్ ప్రాసెసింగ్

అనుకూలమైన రసాయన మరియు ప్రక్రియ ద్రవాలను వేరుచేయడానికి అనుకూలం. శరీరం, డిస్క్, కాండం, సీటు మరియు ఇతర పదార్థాల ఎంపికలు రసాయన కూర్పు, ఏకాగ్రత, ఆపరేటింగ్ ఉష్ణోగ్రత మరియు ఒత్తిడికి వ్యతిరేకంగా తనిఖీ చేయాలి.

నీరు మరియు మురుగునీరు

ఎంపిక చేయబడిన నీటి పంపిణీ, చికిత్స, ప్రయోజనం మరియు ప్రాసెస్-వాటర్ పైప్‌లైన్‌లకు వర్తించబడుతుంది, ఇక్కడ ఫ్లాంగ్డ్ ఐసోలేషన్ వాల్వ్ అవసరం.

పవర్ మరియు యుటిలిటీ సిస్టమ్స్

ఇండస్ట్రియల్ యుటిలిటీ పైప్‌లైన్‌లు, పవర్-సంబంధిత సిస్టమ్‌లు, హెచ్‌విఎసి సేవలు మరియు పేర్కొన్న పీడనం మరియు ఉష్ణోగ్రత పరిమితులలో ఇతర అనుకూల ద్రవ అనువర్తనాల్లో ఐసోలేషన్ కోసం ఉపయోగించవచ్చు.

ఎంపిక పరిగణనలు

పైప్‌లైన్ పరిమాణం:ఆర్డర్ చేయడానికి ముందు నామమాత్రపు పైపు పరిమాణం మరియు అవసరమైన వాల్వ్ పరిమాణాన్ని నిర్ధారించండి. అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ మరియు ఆపరేటింగ్ స్పేస్ కోసం పెద్ద-వ్యాసం వాల్వ్‌లను కూడా తనిఖీ చేయాలి.

ఒత్తిడి తరగతి:క్లాస్ 150 మరియు జాబితా చేయబడిన గరిష్ట పని ఒత్తిడి ఆపరేటింగ్ ఉష్ణోగ్రత వద్ద అసలు పైప్‌లైన్ పీడనానికి అనుకూలంగా ఉన్నాయని నిర్ధారించండి.

మధ్యస్థ అనుకూలత:ప్రక్రియ మాధ్యమంతో స్టెయిన్‌లెస్ స్టీల్ బాడీ, డిస్క్, స్టెమ్, సీటు, ప్యాకింగ్ మరియు ఇతర తడిసిన పదార్థాల అనుకూలతను తనిఖీ చేయండి.

కనెక్షన్ ప్రమాణం:పైప్‌లైన్ డ్రాయింగ్‌లకు వ్యతిరేకంగా ఫ్లేంజ్ స్టాండర్డ్, RF ఫేసింగ్, బోల్ట్-హోల్ అమరిక, రబ్బరు పట్టీ రకం మరియు ముఖాముఖి అవసరాలను ధృవీకరించండి.

ఆపరేటింగ్ విధానం:వాల్వ్ పరిమాణం, ఇన్‌స్టాలేషన్ స్థానం, అందుబాటులో ఉన్న ఆపరేటింగ్ స్థలం మరియు అవసరమైన ఆపరేటింగ్ టార్క్ ప్రకారం హ్యాండ్‌వీల్ లేదా గేర్ ఆపరేషన్ అవసరమా అని నిర్ధారించండి.

సోర్-సర్వీస్ అవసరాలు:వాల్వ్ సోర్ గ్యాస్ లేదా ఇతర H కోసం ఉద్దేశించబడినట్లయితే₂S- కలిగిన సేవ, మెటీరియల్ మరియు తయారీ నిర్ధారణ కోసం వర్తించే NACE లేదా ప్రాజెక్ట్ స్పెసిఫికేషన్‌ను అందించండి.

సంస్థాపన మరియు నిర్వహణ

సంస్థాపనకు ముందు, రవాణా నష్టం కోసం వాల్వ్, ఫ్లాంజ్ ముఖాలు, సీలింగ్ ఉపరితలాలు మరియు రక్షణ కవర్లను తనిఖీ చేయండి. పైప్‌లైన్ సరిగ్గా సమలేఖనం చేయబడాలి, తద్వారా బాహ్య పైపు లోడ్లు అనవసరంగా బదిలీ చేయబడవు

తరచుగా అడిగే ప్రశ్నలు

Q1: పైప్‌లైన్ ఐసోలేషన్‌లో బాల్ వాల్వ్ నుండి గేట్ వాల్వ్ ఎలా భిన్నంగా ఉంటుంది?

ఒక గేట్ వాల్వ్ పైప్‌లైన్‌ను తెరవడానికి లేదా మూసివేయడానికి లీనియర్-మూవింగ్ గేట్‌ను ఉపయోగిస్తుంది, అయితే బాల్ వాల్వ్ తిరిగే బంతిని ఉపయోగిస్తుంది. గేట్ వాల్వ్‌లు సాధారణంగా పెద్ద పైప్‌లైన్ ఐసోలేషన్ కోసం ఎంపిక చేయబడతాయి, ఇక్కడ స్ట్రెయిట్-త్రూ ఫ్లో పాత్ మరియు పూర్తిగా ఓపెన్ పొజిషన్‌లో సాపేక్షంగా తక్కువ ప్రవాహ నిరోధకత అవసరం.

Q2: గేట్ వాల్వ్ ఆపరేట్ చేయడం కష్టంగా ఉంటే ఏమి తనిఖీ చేయాలి?

పైప్‌లైన్ సరిగ్గా సమలేఖనం చేయబడిందో లేదో తనిఖీ చేయండి, కాండం మరియు ఆపరేటింగ్ మెకానిజం శుభ్రంగా మరియు పేర్కొన్న విధంగా లూబ్రికేట్ చేయబడిందా మరియు అధిక పీడనం లేదా డిపాజిట్లు గేట్ కదలికను ప్రభావితం చేస్తున్నాయో లేదో తనిఖీ చేయండి. అసాధారణ ప్రతిఘటన మిగిలి ఉంటే, అదనపు బాహ్య పరపతితో బలవంతంగా కాకుండా వాల్వ్‌ను వేరుచేసి తనిఖీ చేయాలి.

Q3: ఇన్‌స్టాలేషన్‌కు ముందు స్టెయిన్‌లెస్ స్టీల్ గేట్ వాల్వ్‌ను ఎలా నిల్వ చేయాలి?

వాల్వ్‌ను ఫ్లాంజ్ ప్రొటెక్టర్‌లతో శుభ్రంగా మరియు పొడి ప్రదేశంలో నిల్వ చేయాలి. తినివేయు పదార్థాలు, అధిక తేమ, ప్రభావం మరియు అంతర్గత సీలింగ్ ఉపరితలాల కలుషితానికి గురికాకుండా ఉండండి. నిల్వ మరియు నిర్వహణ సమయంలో పెద్ద వాల్వ్‌లకు తగిన విధంగా మద్దతు ఇవ్వాలి.

Q4: గేట్ వాల్వ్‌ను ఇన్‌స్టాల్ చేసిన తర్వాత లీకేజీకి కారణం ఏమిటి?

దెబ్బతిన్న సీలింగ్ ఉపరితలాలు, తగని రబ్బరు పట్టీ ఇన్‌స్టాలేషన్, వాల్వ్ లోపల విదేశీ పదార్థం, సరికాని మూసివేత ఆపరేషన్ లేదా పైప్‌లైన్ అమరిక సమస్యలు సాధ్యమయ్యే కారణాలలో ఉన్నాయి. సిస్టమ్ సురక్షితంగా వేరుచేయబడిన తర్వాత తనిఖీ మరియు ఒత్తిడి పరీక్ష ద్వారా అసలు కారణాన్ని గుర్తించాలి.

Q5: పైప్‌లైన్ డ్రాయింగ్ ప్రకారం ANSI 150LB స్టెయిన్‌లెస్ స్టీల్ గేట్ వాల్వ్‌ను సరఫరా చేయవచ్చా?

అవును. వాల్వ్ పరిమాణం, ముఖాముఖి కొలతలు, అంచు అమరిక, ఆపరేటింగ్ స్థానం, మెటీరియల్ కాన్ఫిగరేషన్ మరియు ఇతర కనెక్షన్ అవసరాలు ఉత్పత్తికి ముందు పైప్‌లైన్ డ్రాయింగ్‌కు వ్యతిరేకంగా సమీక్షించబడతాయి. స్థిరమైన ఇన్‌స్టాలేషన్ కొలతలు కలిగిన రీప్లేస్‌మెంట్ వాల్వ్‌లు మరియు ప్రాజెక్ట్‌లకు ఇది ప్రత్యేకంగా ఉపయోగపడుతుంది.

Q6: ఇప్పటికే ఉన్న గేట్ వాల్వ్‌కు ప్రత్యామ్నాయంగా వాల్వ్‌ను ఉపయోగించవచ్చా?

అవును, రీప్లేస్‌మెంట్ వాల్వ్ అవసరమైన సైజు, ప్రెజర్ క్లాస్, ఫేస్-టు-ఫేస్ డైమెన్షన్, ఫ్లాంజ్ కనెక్షన్, మెటీరియల్ స్పెసిఫికేషన్, ఆపరేటింగ్ మెథడ్ మరియు ఇన్‌స్టాలేషన్ స్పేస్‌తో సరిపోలితే. కాన్ఫిగరేషన్ నిర్ధారణ కోసం ఇప్పటికే ఉన్న వాల్వ్ డ్రాయింగ్‌లు, నేమ్‌ప్లేట్ సమాచారం లేదా డైమెన్షనల్ డేటాను ఉపయోగించవచ్చు.

Q7: వాల్వ్ యొక్క సేవా జీవితాన్ని ఎలా నిర్వహించవచ్చు?

వాల్వ్‌ను దాని పేర్కొన్న పీడనం మరియు ఉష్ణోగ్రత పరిమితుల్లో ఆపరేట్ చేయండి, అనవసరమైన పునరావృత సైక్లింగ్‌ను నివారించండి, కాండం మరియు ఆపరేటింగ్ మెకానిజంను తగిన స్థితిలో ఉంచండి మరియు పైప్‌లైన్ నిర్వహణ షెడ్యూల్ ప్రకారం కాలానుగుణంగా వాల్వ్‌ను తనిఖీ చేయండి. ఏదైనా అసాధారణ లీకేజీ లేదా ఆపరేటింగ్ రెసిస్టెన్స్ తక్షణమే పరిశోధించబడాలి.

Q8: ఆర్డర్ చేయడానికి ముందు ఏ సాంకేతిక సమాచారాన్ని నిర్ధారించాలి?

కీలక సమాచారంలో నామమాత్ర పరిమాణం, పీడన తరగతి, ముగింపు కనెక్షన్, ముఖాముఖి పరిమాణం, శరీరం మరియు ట్రిమ్ మెటీరియల్‌లు, సీటు కాన్ఫిగరేషన్, ఆపరేటింగ్ పద్ధతి, సేవా మాధ్యమం, పీడనం, ఉష్ణోగ్రత, వర్తించే ప్రమాణాలు మరియు ఏదైనా ప్రత్యేక తనిఖీ లేదా డాక్యుమెంటేషన్ అవసరాలు ఉంటాయి.
