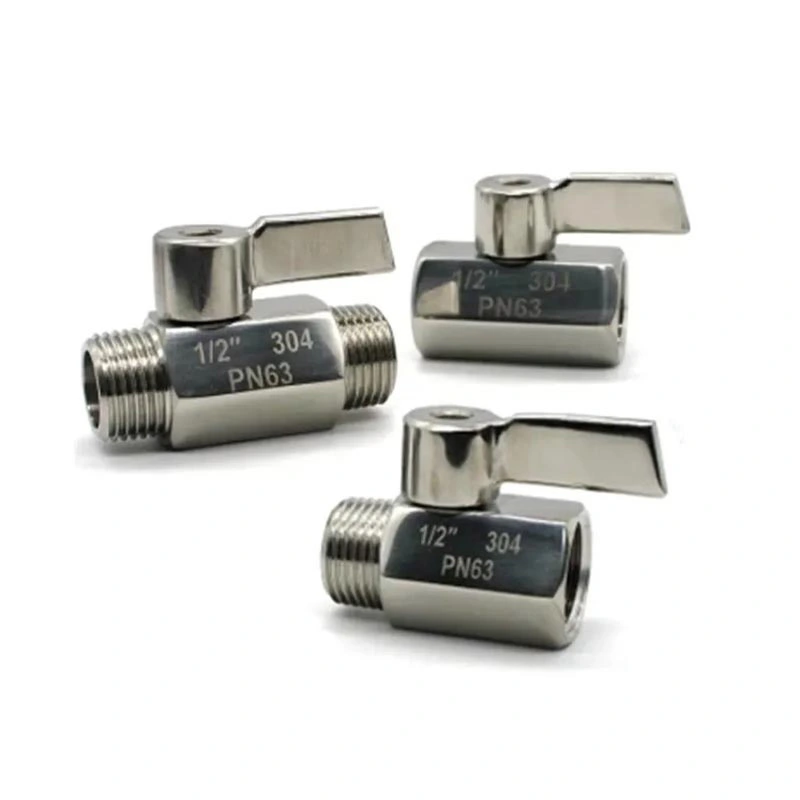

స్టెయిన్లెస్ స్టీల్ మినీ బాల్ వాల్వ్

స్టెయిన్‌లెస్ స్టీల్ మినీ బాల్ వాల్వ్ కాంపాక్ట్ పైపింగ్ మరియు పరికరాల కోసం రూపొందించబడింది, ఇక్కడ స్థలం పరిమితం అయితే క్వార్టర్-టర్న్ షట్-ఆఫ్ వాల్వ్ అవసరం. దీని స్టెయిన్‌లెస్ స్టీల్ బాడీ, థ్రెడ్ NPT లేదా BSP కనెక్షన్‌లు మరియు కాంపాక్ట్ ఆపరేటింగ్ హ్యాండిల్ చిన్న పైప్‌లైన్ అసెంబ్లీలు, ఇన్‌స్ట్రుమెంట్స్ మరియు ఫ్లూయిడ్-హ్యాండ్లింగ్ పరికరాలకు అనుకూలంగా ఉంటాయి. అవసరమైన ఒత్తిడి, ఉష్ణోగ్రత, మీడియం మరియు కనెక్షన్ స్పెసిఫికేషన్ ప్రకారం వాల్వ్ ఎంచుకోవచ్చు.

ప్రధాన కొలతలు

ఉత్పత్తి నిర్మాణం మరియు లక్షణాలు

కాంపాక్ట్ క్వార్టర్-టర్న్ ఆపరేషన్

వాల్వ్ ఆన్/ఆఫ్ సర్వీస్ కోసం క్వార్టర్-టర్న్ బాల్ మెకానిజంను ఉపయోగిస్తుంది. హ్యాండిల్‌ను తిప్పడం బంతి యొక్క స్థానాన్ని మారుస్తుంది మరియు ప్రవాహ మార్గాన్ని తెరుస్తుంది లేదా మూసివేస్తుంది. వాల్వ్‌ను తరచుగా ఆపరేట్ చేయాల్సిన లేదా సాధారణ షట్-ఆఫ్ ఫంక్షన్ అవసరమయ్యే అప్లికేషన్‌లకు ఈ ఆపరేటింగ్ పద్ధతి అనుకూలంగా ఉంటుంది.

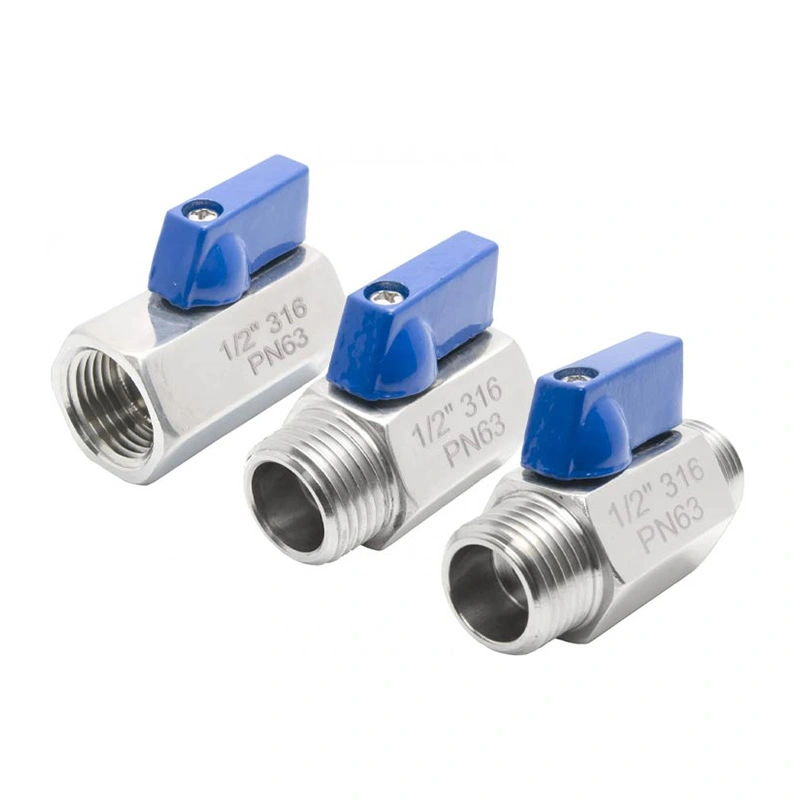

316 స్టెయిన్లెస్ స్టీల్ నిర్మాణం

వాల్వ్ బాడీ ASTM A351 CF8M (316)గా పేర్కొనబడింది, ASTM A182 F316 బంతి మరియు కాండం కోసం ఉపయోగించబడుతుంది. తుప్పు నిరోధకత మరియు మెటీరియల్ అనుకూలత ముఖ్యమైన అనువర్తనాల కోసం ఈ మెటీరియల్ కలయిక స్టెయిన్‌లెస్ స్టీల్ నిర్మాణాన్ని అందిస్తుంది. ప్రాసెస్ మీడియం మరియు ఆపరేటింగ్ పరిస్థితులకు వ్యతిరేకంగా వాస్తవ అనుకూలతను తనిఖీ చేయాలి.

NPT మరియు BSP థ్రెడ్ కనెక్షన్‌లు

అనుకూలమైన పైపింగ్ మరియు పరికరాలతో ఏకీకరణ కోసం వాల్వ్ NPT మరియు BSP థ్రెడ్ కనెక్షన్‌లతో అందుబాటులో ఉంది. NPT మరియు BSP థ్రెడ్‌లు వేర్వేరు థ్రెడ్ ప్రమాణాలను ఉపయోగిస్తాయి మరియు పరస్పరం మార్చుకోగలిగిన కనెక్షన్‌లుగా పరిగణించరాదు కాబట్టి ఆర్డర్ చేయడానికి ముందు థ్రెడ్ రకాన్ని నిర్ధారించాలి.

RPTFE సీట్ కాన్ఫిగరేషన్

ప్రామాణిక సీటు పదార్థం RPTFE (PTFE+15%fv). సీటు ఎంపిక పని మాధ్యమం, ఆపరేటింగ్ ఉష్ణోగ్రత మరియు ఒత్తిడిని పరిగణనలోకి తీసుకోవాలి. అప్లికేషన్ దూకుడు రసాయనాలు లేదా ప్రత్యేక ప్రక్రియ ద్రవాలను కలిగి ఉన్న చోట, వాల్వ్ ఎంపికకు ముందు మెటీరియల్ అనుకూలతను నిర్ధారించాలి.

ఎంపిక పరిగణనలు

చిన్న బాల్ వాల్వ్‌ను ఎంచుకోవడం పైపు పరిమాణానికి సరిపోలడం కంటే ఎక్కువ అవసరం. పని చేసే మాధ్యమం, పీడనం, ఉష్ణోగ్రత, కనెక్షన్ రకం మరియు అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం అన్నీ పరిగణనలోకి తీసుకోవాలి. వాల్వ్ యొక్క పీడనం మరియు ఉష్ణోగ్రత పరిమితులు సంస్థాపనకు ముందు వాస్తవ ఆపరేటింగ్ పరిస్థితులకు వ్యతిరేకంగా తనిఖీ చేయాలి.

థ్రెడ్ చేసిన ఇన్‌స్టాలేషన్‌ల కోసం, పైప్‌లైన్ NPT లేదా BSP థ్రెడ్‌లను ఉపయోగిస్తుందో లేదో నిర్ధారించండి. పరిమితం చేయబడిన యాక్సెస్ ఉన్న పరికరాల కోసం, హ్యాండిల్ స్థానం మరియు వాల్వ్ చుట్టూ అందుబాటులో ఉన్న క్లియరెన్స్‌ను తనిఖీ చేయండి. సీటు మరియు సీలింగ్ మెటీరియల్స్ కూడా అకాల కాంపోనెంట్ వేర్‌ను నివారించడానికి ప్రక్రియ ద్రవానికి అనుకూలంగా ఉండాలి.

అప్లికేషన్ దృశ్యాలు

చిన్న వాల్వ్ అమరిక అవసరమయ్యే కాంపాక్ట్ ఫ్లూయిడ్ సిస్టమ్‌లు మరియు పరికరాలలో షట్-ఆఫ్ సర్వీస్ కోసం స్టెయిన్‌లెస్ స్టీల్ మినీ బాల్ వాల్వ్ ఉపయోగించవచ్చు. సాధారణ అప్లికేషన్లు ఉన్నాయి:

నీటి సరఫరా మరియు పారుదల వ్యవస్థలు

వాయు పరికరాలు మరియు కంప్రెస్డ్ ఎయిర్ లైన్లు

ఇన్స్ట్రుమెంటేషన్ మరియు టెస్టింగ్ పరికరాలు

చిన్న యంత్రాలు మరియు ఆటోమేషన్ పరికరాలు

శీతలీకరణ వ్యవస్థలు మరియు వడపోత యూనిట్లు

ప్రయోగశాల మరియు ప్లంబింగ్ సంస్థాపనలు

తేలికపాటి పారిశ్రామిక ద్రవ నిర్వహణ వ్యవస్థలు

సంస్థాపన మరియు నిర్వహణ

సంస్థాపనకు ముందు, వాల్వ్ పరిమాణం, థ్రెడ్ రకం, ఒత్తిడి రేటింగ్, ఉష్ణోగ్రత పరిధి మరియు మెటీరియల్ అనుకూలతను ధృవీకరించండి. పైపు థ్రెడ్‌లను శుభ్రపరచండి మరియు కనెక్షన్ లేదా సీలింగ్ ఉపరితలాన్ని ప్రభావితం చేసే విదేశీ కణాలను తొలగించండి. ఎంచుకున్న కనెక్షన్ కోసం తగిన థ్రెడ్ సీలింగ్ పద్ధతిని ఉపయోగించండి మరియు అధిక బిగుతు శక్తిని నివారించండి.

ఇన్‌స్టాలేషన్ తర్వాత, హ్యాండిల్‌ను దాని పూర్తి క్వార్టర్-టర్న్ రేంజ్ ద్వారా ఆపరేట్ చేయండి మరియు సిస్టమ్ కమీషన్ సమయంలో లీకేజీ కోసం కనెక్షన్‌ని తనిఖీ చేయండి. నిర్వహణ సమయంలో, అంతర్గత భాగాల తనిఖీ లేదా భర్తీకి ముందు ఒత్తిడి మూలం నుండి వాల్వ్ను వేరుచేయండి.

నాణ్యత మరియు డాక్యుమెంటేషన్

ఉత్పత్తి తనిఖీలో డైమెన్షనల్ చెక్‌లు, మెటీరియల్ వెరిఫికేషన్, అసెంబ్లీ తనిఖీ మరియు వర్తించే ఉత్పత్తి మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా ఒత్తిడి లేదా సీలింగ్ పరీక్షలు ఉంటాయి. పరిమాణం నిర్ధారణ మరియు ప్రాజెక్ట్ ఎంపిక కోసం ఉత్పత్తి డ్రాయింగ్‌లు మరియు సాంకేతిక లక్షణాలు అందించబడతాయి. అవసరమైన చోట మెటీరియల్ డాక్యుమెంటేషన్ మరియు తనిఖీ రికార్డులను కూడా ఏర్పాటు చేసుకోవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1: స్టెయిన్‌లెస్ స్టీల్ మినీ బాల్ వాల్వ్ దేనికి ఉపయోగించబడుతుంది?

A స్టెయిన్లెస్ స్టీల్ మినీ బాల్ వాల్వ్కాంపాక్ట్ పైపింగ్, పరికరాలు మరియు ఇన్‌స్ట్రుమెంట్ సిస్టమ్‌లలో ద్రవ నియంత్రణను ఆన్/ఆఫ్ చేయడానికి ప్రధానంగా ఉపయోగించబడుతుంది. ఇది పేర్కొన్న ఒత్తిడి మరియు ఉష్ణోగ్రత పరిధిలో అనుకూలమైన నీరు, గాలి, చమురు మరియు ఇతర పారిశ్రామిక మాధ్యమాలకు అనుకూలంగా ఉంటుంది.

Q2: NPT మరియు BSP థ్రెడ్‌ల మధ్య తేడా ఏమిటి?

NPT మరియు BSP విభిన్న థ్రెడ్ ప్రొఫైల్‌లు మరియు స్పెసిఫికేషన్‌లతో విభిన్న థ్రెడ్ ప్రమాణాలు. వాల్వ్ థ్రెడ్ తప్పనిసరిగా సంభోగం పైపు లేదా అమరికతో సరిపోలాలి, కాబట్టి ఆర్డర్ చేయడానికి ముందు అవసరమైన థ్రెడ్ ప్రమాణాన్ని నిర్ధారించాలి.

Q3: వాల్వ్ కోసం ఏ పదార్థాలు ఉపయోగించబడతాయి?

ప్రామాణిక కాన్ఫిగరేషన్ శరీరం కోసం ASTM A351 CF8M (316), బంతి మరియు కాండం కోసం ASTM A182 F316 మరియు సీటు కోసం RPTFE (PTFE+15%fv)ని ఉపయోగిస్తుంది. అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.

Q4: వాల్వ్ ఏ ఒత్తిడి మరియు ఉష్ణోగ్రతను నిర్వహించగలదు?

జాబితా చేయబడిన గరిష్ట పీడనం 285PSI మరియు ఉష్ణోగ్రత పరిధి -25℃~150℃. వాల్వ్ పరిమాణం, మధ్యస్థం, ఉష్ణోగ్రత మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్ ప్రకారం వాస్తవ అనుమతించదగిన ఆపరేటింగ్ పరిస్థితులు నిర్ధారించబడాలి.

Q5: ఆర్డర్ చేయడానికి ముందు నేను ఉత్పత్తి డ్రాయింగ్‌ను అభ్యర్థించవచ్చా?

అవును. ఉత్పత్తికి ముందు వాల్వ్ పరిమాణం, కనెక్షన్ రకం, ఇన్‌స్టాలేషన్ కొలతలు మరియు ఇతర అవసరమైన పారామితులను నిర్ధారించడానికి డైమెన్షనల్ డ్రాయింగ్‌లు మరియు సాంకేతిక లక్షణాలు అందించబడతాయి.

Q6: వాల్వ్ మెటీరియల్‌ని ధృవీకరించవచ్చా?

అవును. మెటీరియల్ వెరిఫికేషన్ మరియు సంబంధిత తనిఖీ డాక్యుమెంటేషన్ వాల్వ్ కాన్ఫిగరేషన్ మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా ఏర్పాటు చేయబడతాయి. ఆర్డర్ ఇచ్చేటప్పుడు వర్తించే తనిఖీ పరిధిని నిర్ధారించాలి.

Q7: విభిన్న పదార్థాలు అందుబాటులో ఉన్నాయా?

అవును. ఇతర శరీరం, బంతి, కాండం, సీటు మరియు సీలింగ్ మెటీరియల్ కలయికలు నిర్దిష్ట ఆపరేటింగ్ పరిస్థితుల కోసం పరిగణించబడతాయి, అవసరమైన ఒత్తిడి, ఉష్ణోగ్రత మరియు మధ్యస్థ అనుకూలతకు లోబడి ఉంటాయి.
