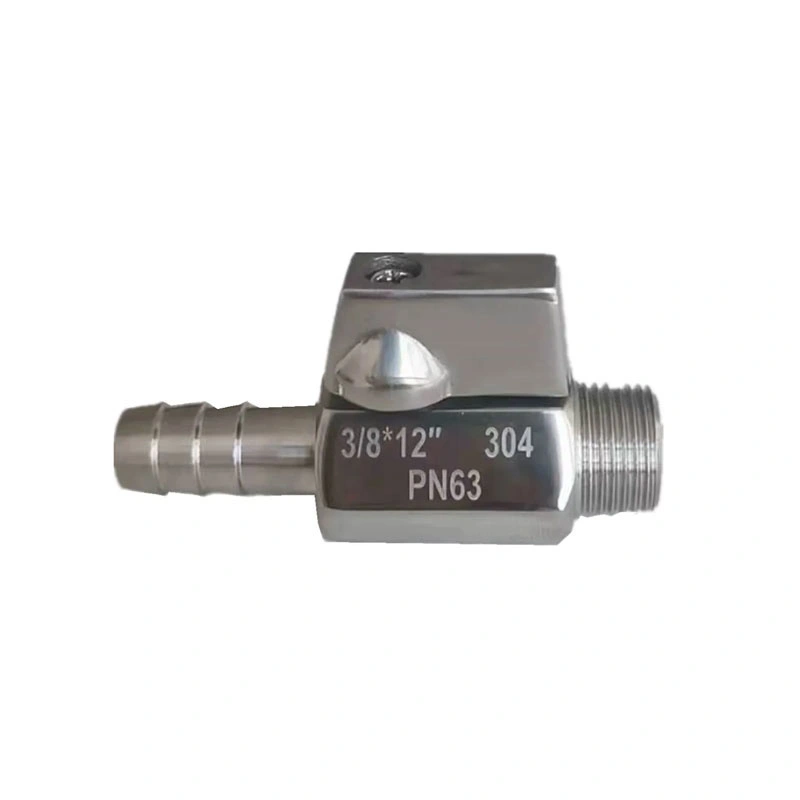

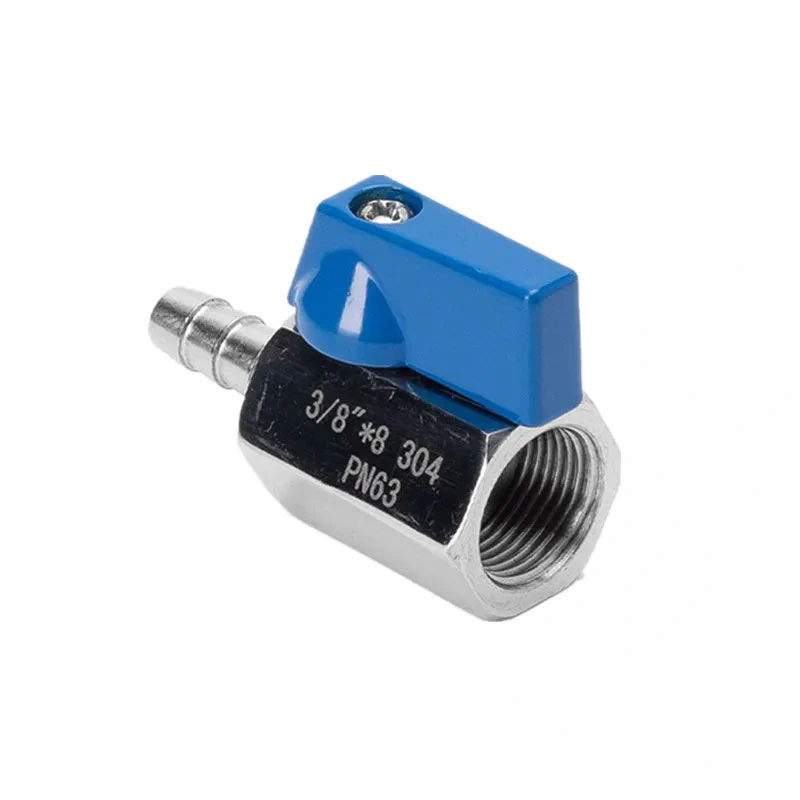

స్టెయిన్‌లెస్ స్టీల్ థ్రెడ్ నిపుల్ హోస్ మినీ బాల్ వాల్వ్

కాంపాక్ట్ ఫ్లూయిడ్ లైన్‌లకు తరచుగా పరిమిత ఇన్‌స్టాలేషన్ స్థలంలో థ్రెడ్ పైపింగ్ మరియు ఫ్లెక్సిబుల్ హోస్‌లను కనెక్ట్ చేసే వాల్వ్ అవసరం. స్టెయిన్‌లెస్ స్టీల్ థ్రెడ్ నిపుల్ హోస్ మినీ బాల్ వాల్వ్ థ్రెడ్ చనుమొనను ఒక అసెంబ్లీలో గొట్టం కనెక్షన్‌తో మిళితం చేస్తుంది, క్వార్టర్-టర్న్ ఆపరేటింగ్ మెకానిజం ద్వారా అనుకూలమైన ఆన్/ఆఫ్ నియంత్రణను అందిస్తుంది. దీని కాంపాక్ట్ కాన్ఫిగరేషన్ స్థలం పరిమితం చేయబడిన పరికరాలు మరియు పైపింగ్ లేఅవుట్‌లకు అనుకూలంగా ఉంటుంది.

ప్రధాన కొలతలు

ఉత్పత్తి నిర్మాణం మరియు లక్షణాలు

థ్రెడ్ మరియు గొట్టం కనెక్షన్

వాల్వ్ ఒక కాంపాక్ట్ అసెంబ్లీలో గొట్టం చనుమొనతో థ్రెడ్ కనెక్షన్‌ను మిళితం చేస్తుంది. థ్రెడ్ చేయబడిన వైపు అనుకూలమైన NPT లేదా BSP పైపింగ్ భాగాలకు అనుసంధానించబడి ఉంటుంది, అయితే చనుమొన వైపు తగిన సౌకర్యవంతమైన గొట్టం మరియు బిగింపు అమరిక కోసం ఉద్దేశించబడింది. గొట్టం లోపల వ్యాసం మరియు కనెక్షన్ కొలతలు సంస్థాపనకు ముందు నిర్ధారించబడాలి.

316 స్టెయిన్లెస్ స్టీల్ నిర్మాణం

వాల్వ్ బాడీ ASTM A351 CF8M (316)గా పేర్కొనబడింది, ASTM A182 F316 బంతి మరియు కాండం కోసం ఉపయోగించబడుతుంది. ఈ స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం మెటీరియల్ అనుకూలత మరియు తుప్పు నిరోధకత అవసరమయ్యే అనువర్తనాలకు అనుకూలంగా ఉంటుంది. వాస్తవ అనుకూలత పని మాధ్యమం, ఏకాగ్రత, ఉష్ణోగ్రత మరియు ఇతర సేవా పరిస్థితులపై ఆధారపడి ఉంటుంది.

క్వార్టర్-టర్న్ షట్-ఆఫ్

బాల్ మెకానిజం క్వార్టర్-టర్న్ ఓపెనింగ్ మరియు క్లోజింగ్ ఆపరేషన్‌ను అందిస్తుంది. హ్యాండిల్ స్థానం వాల్వ్ యొక్క ఆపరేటింగ్ స్థితిని సూచిస్తుంది, కాంపాక్ట్ ఫ్లూయిడ్ సిస్టమ్‌లలో వాల్వ్‌ను నేరుగా ఆన్/ఆఫ్ ఐసోలేషన్ కోసం ఉపయోగించబడుతుంది. ఈ వాల్వ్ ఖచ్చితమైన ప్రవాహ నియంత్రణ కంటే షట్-ఆఫ్ సేవ కోసం ఉద్దేశించబడింది.

RPTFE సీటు

ప్రామాణిక సీటు RPTFE (PTFE+15%fv). సీట్ మెటీరియల్ ఎంపికకు ముందు ప్రాసెస్ మీడియం మరియు ఆపరేటింగ్ ఉష్ణోగ్రతకు వ్యతిరేకంగా తనిఖీ చేయాలి. నిర్దిష్ట రసాయన లేదా ఉష్ణోగ్రత అనుకూలత అవసరమయ్యే అనువర్తనాల కోసం వివిధ పదార్థ కలయికలను పరిగణించవచ్చు.

థ్రెడ్ మరియు గొట్టం కనెక్షన్ ఎంపిక

NPT మరియు BSP వేర్వేరు థ్రెడ్ ప్రమాణాలు మరియు పరస్పరం మార్చుకోదగినవిగా పరిగణించరాదు. వాల్వ్ థ్రెడ్ తప్పనిసరిగా మ్యాటింగ్ ఫిట్టింగ్ లేదా పైప్‌లైన్ కనెక్షన్‌తో సరిపోలాలి. గొట్టం చనుమొనను కనెక్ట్ చేసినప్పుడు, అనుకూలమైన అంతర్గత వ్యాసంతో గొట్టాన్ని ఎంచుకోండి మరియు ఆపరేటింగ్ పరిస్థితుల కోసం తగిన బిగింపు లేదా కనెక్షన్ పద్ధతిని ఉపయోగించండి.

పరిమిత స్థలం ఉన్న పరికరాల కోసం, మొత్తం వాల్వ్ కొలతలు తనిఖీ చేయండి మరియు సంస్థాపనకు ముందు క్లియరెన్స్‌ను నిర్వహించండి. వాల్వ్ కనెక్షన్‌పై అధిక బెండింగ్, ట్విస్టింగ్ లేదా బాహ్య లోడ్ లేకుండా గొట్టం కూడా మళ్లించబడాలి.

అప్లికేషన్ దృశ్యాలు

స్టెయిన్‌లెస్ స్టీల్ థ్రెడ్ నిపుల్ హోస్ మినీ బాల్ వాల్వ్ కాంపాక్ట్ ఫ్లూయిడ్ లైన్‌లకు అనుకూలంగా ఉంటుంది, ఇక్కడ గొట్టం కనెక్షన్ మరియు మాన్యువల్ షట్-ఆఫ్ అవసరం. సాధారణ అప్లికేషన్లు ఉన్నాయి:

గొట్టం నీటి సరఫరా మరియు పారుదల లైన్లు

కంప్రెస్డ్ ఎయిర్ మరియు వాయు పరికరాలు

వడపోత, శీతలీకరణ మరియు శుభ్రపరిచే పరికరాలు

పంప్ కనెక్షన్లు మరియు డ్రెయిన్ అవుట్లెట్లు

నమూనా మరియు ప్రయోగశాల పరికరాలు

నీటిపారుదల మరియు చల్లడం వ్యవస్థలు

తేలికపాటి పారిశ్రామిక ద్రవ నిర్వహణ పరికరాలు

సంస్థాపన మరియు నిర్వహణ

సంస్థాపనకు ముందు, వాల్వ్ పరిమాణం, NPT లేదా BSP థ్రెడ్ రకం, గొట్టం కనెక్షన్ పరిమాణం, పని ఒత్తిడి మరియు ఉష్ణోగ్రతను నిర్ధారించండి. సంభోగం కనెక్షన్‌లను శుభ్రపరచండి మరియు సీలింగ్ ఉపరితలాలు ధూళి లేదా విదేశీ కణాలు లేకుండా ఉన్నాయని నిర్ధారించుకోండి. వాల్వ్ బాడీకి అధిక శక్తిని వర్తింపజేయకుండా తగిన పద్ధతిని ఉపయోగించి థ్రెడ్ కనెక్షన్‌లను బిగించాలి.

ఇన్‌స్టాలేషన్ తర్వాత, సిస్టమ్ కమీషన్ సమయంలో గొట్టం కనెక్షన్ మరియు థ్రెడ్ జాయింట్‌ను తనిఖీ చేయండి. మృదువైన కదలికను నిర్ధారించడానికి హ్యాండిల్‌ను దాని పూర్తి క్వార్టర్-టర్న్ పరిధి ద్వారా ఆపరేట్ చేయండి. నిర్వహణకు ముందు, పీడన మూలం నుండి వాల్వ్‌ను వేరుచేయండి మరియు కనెక్ట్ చేయబడిన లైన్ నుండి అవశేష ఒత్తిడిని విడుదల చేయండి.

ఒత్తిడి మరియు ఉష్ణోగ్రత పరిగణనలు

జాబితా చేయబడిన గరిష్ట పీడనం 285PSI మరియు పేర్కొన్న ఉష్ణోగ్రత పరిధి -25℃~150℃. ఈ విలువలను వాల్వ్ పరిమాణం, పని చేసే మాధ్యమం మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌తో కలిపి పరిగణించాలి. సిస్టమ్‌లో వాల్వ్‌ను ఇన్‌స్టాల్ చేయడానికి ముందు వాస్తవ ఆపరేటింగ్ పరిస్థితులు నిర్ధారించబడాలి.

సాంకేతిక డాక్యుమెంటేషన్

పరిమాణం నిర్ధారణ మరియు ప్రాజెక్ట్ ఎంపిక కోసం ఉత్పత్తి డ్రాయింగ్‌లు మరియు సాంకేతిక లక్షణాలు అందించబడతాయి. వాల్వ్ కాన్ఫిగరేషన్ మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా మెటీరియల్ సమాచారం, తనిఖీ రికార్డులు మరియు వర్తించే ఇతర ఉత్పత్తి పత్రాలు కూడా అమర్చబడతాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: స్టెయిన్‌లెస్ స్టీల్ థ్రెడ్ నిపుల్ హోస్ మినీ బాల్ వాల్వ్ దేనికి ఉపయోగించబడుతుంది?

A స్టెయిన్‌లెస్ స్టీల్ థ్రెడ్ నిపుల్ హోస్ మినీ బాల్ వాల్వ్థ్రెడ్ పైప్‌లైన్ కనెక్షన్‌ని ఫ్లెక్సిబుల్ హోస్ కనెక్షన్‌తో మిళితం చేసే కాంపాక్ట్ ఫ్లూయిడ్ సిస్టమ్‌లలో మాన్యువల్ ఆన్/ఆఫ్ కంట్రోల్ కోసం ఉపయోగించబడుతుంది. ఇది పేర్కొన్న ఆపరేటింగ్ పరిమితుల్లో అనుకూలమైన నీరు, గాలి, చమురు మరియు ఇతర మీడియాతో ఉపయోగించవచ్చు.

Q2: వాల్వ్ నేరుగా ఫ్లెక్సిబుల్ గొట్టానికి కనెక్ట్ చేయగలదా?

చనుమొన వైపు తగిన గొట్టం కనెక్షన్ మరియు బిగింపు అమరికను ఉపయోగించి అనుకూలమైన గొట్టానికి కనెక్షన్ కోసం రూపొందించబడింది. గొట్టం పరిమాణం, అంతర్గత వ్యాసం మరియు కనెక్షన్ పద్ధతి వాల్వ్ కొలతలు మరియు ఆపరేటింగ్ పరిస్థితులకు సరిపోలాలి.

Q3: NPT మరియు BSP సంస్కరణలు అందుబాటులో ఉన్నాయా?

అవును. జాబితా చేయబడిన థ్రెడ్ ప్రమాణాలు NPT మరియు BSP. ఆర్డర్ చేసేటప్పుడు అవసరమైన థ్రెడ్ రకాన్ని పేర్కొనాలి, తద్వారా ఇది సంభోగం పైపు, అమర్చడం లేదా పరికరాల కనెక్షన్‌తో సరిపోతుంది.

Q4: ఈ వాల్వ్ కంప్రెస్డ్ ఎయిర్ సిస్టమ్‌లకు అనుకూలంగా ఉందా?

అవును, పేర్కొన్న పీడనం మరియు ఉష్ణోగ్రత పరిమితుల్లో అనుకూలమైన కంప్రెస్డ్ ఎయిర్ అప్లికేషన్‌ల కోసం దీనిని పరిగణించవచ్చు. వాల్వ్ పరిమాణం, కనెక్షన్ పద్ధతి మరియు సీలింగ్ పదార్థాలు వాస్తవ వాయు వ్యవస్థ అవసరాలకు వ్యతిరేకంగా తనిఖీ చేయాలి.

Q5: వాల్వ్ బాడీకి ఏ పదార్థం ఉపయోగించబడుతుంది?

ప్రామాణిక శరీర పదార్థం ASTM A351 CF8M (316). బంతి మరియు కాండం ASTM A182 F316, అయితే సీటు RPTFE (PTFE+15%fv). అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.

Q6: ఆర్డర్ చేయడానికి ముందు నేను డ్రాయింగ్‌ను అభ్యర్థించవచ్చా?

అవును. ఉత్పత్తికి ముందు వాల్వ్ పరిమాణం, థ్రెడ్ రకం, గొట్టం కనెక్షన్ మరియు ఇన్‌స్టాలేషన్ కొలతలు నిర్ధారించడానికి డైమెన్షనల్ డ్రాయింగ్‌లు మరియు సాంకేతిక లక్షణాలు అందించబడతాయి.

Q7: వాల్వ్ ఎంపిక కోసం ఏ సమాచారం అవసరం?

దయచేసి అవసరమైన పరిమాణం, NPT లేదా BSP థ్రెడ్ ప్రమాణం, గొట్టం పరిమాణం, పని చేసే మాధ్యమం, ఒత్తిడి, ఉష్ణోగ్రత మరియు ఇన్‌స్టాలేషన్ అవసరాలను అందించండి. ఈ సమాచారం తగిన వాల్వ్ కాన్ఫిగరేషన్‌ను నిర్ధారించడంలో సహాయపడుతుంది.
