ఫ్లేంజ్ బాల్ కవాటాలు
యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో ANSI క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్
యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో కూడిన ANSI క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్ పారిశ్రామిక పైప్‌లైన్ ఐసోలేషన్ మరియు ఆటోమేటెడ్ ఫ్లూయిడ్ కంట్రోల్ కోసం రూపొందించబడింది. ఫ్లాంగ్డ్ కనెక్షన్ క్లాస్ 150 పైపింగ్ సిస్టమ్‌లకు సరిపోతుంది, అయితే ISO 5211 మౌంటు బేస్ వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌లను నేరుగా ఇన్‌స్టాల్ చేయడానికి అనుమతిస్తుంది. Shangtai చైనాలోని Wenzhouలో వాల్వ్‌ను తయారు చేస్తుంది, ISO 9001 మరియు CE డాక్యుమెంటేషన్ వర్తించే కాన్ఫిగరేషన్‌ల కోసం అందుబాటులో ఉన్నాయి.
ఆటోమేటెడ్ పైప్‌లైన్ ఐసోలేషన్ కోసం, వాల్వ్ కాన్ఫిగరేషన్ పైపింగ్ స్టాండర్డ్, ప్రెజర్ క్లాస్, కనెక్షన్ కొలతలు మరియు యాక్యుయేటర్ ఇంటర్‌ఫేస్‌తో సరిపోలాలి. యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో కూడిన ANSI క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్ ఒక ISO 5211 మౌంటు ఇంటర్‌ఫేస్‌తో క్లాస్ 150 ఫ్లాంగ్డ్ కనెక్షన్‌ను మిళితం చేస్తుంది, వాల్వ్‌ను మాన్యువల్ ఆపరేషన్ లేదా పార్ట్-టర్న్ న్యూమాటిక్ మరియు ఎలక్ట్రిక్ యాక్చుయేషన్ కోసం కాన్ఫిగర్ చేయడానికి అనుమతిస్తుంది. అవసరమైన టార్క్, ఆపరేటింగ్ పరిస్థితులు మరియు పైప్‌లైన్ కాన్ఫిగరేషన్ ప్రకారం అసలు వాల్వ్ మరియు యాక్యుయేటర్ కలయికను ఎంచుకోవాలి.
Shangtai చైనాలోని జెజియాంగ్‌లోని వెన్‌జౌలో పారిశ్రామిక బాల్ వాల్వ్‌లను తయారు చేస్తోంది. ఉత్పత్తి మ్యాచింగ్, అసెంబ్లీ మరియు ప్రెజర్ టెస్టింగ్‌ను కవర్ చేస్తుంది, మెటీరియల్ మరియు డైమెన్షనల్ అవసరాలు వర్తించే ఉత్పత్తి స్పెసిఫికేషన్ ప్రకారం తనిఖీ చేయబడతాయి. నిర్దిష్ట వాల్వ్ కాన్ఫిగరేషన్ అవసరమైనప్పుడు డ్రాయింగ్‌లు, మెటీరియల్ అవసరాలు మరియు యాక్యుయేటర్ సమాచారాన్ని సమీక్షించవచ్చు.
ప్రధాన కొలతలు
| పరిమాణం | 1/2inch - 8inch |
| ఒత్తిడి తరగతి | CL150 |
| ముగింపు కనెక్షన్లు | ఫ్లాంజ్ |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| అంచు కొలతలు మరియు బోల్ట్ రంధ్రం వివరాలు | ASME B16.50 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| కనెక్షన్ ముగుస్తుంది | RF ఫ్లాంగ్డ్ |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |
వాల్వ్ నిర్మాణం మరియు యాక్యుయేటర్ ఇంటర్‌ఫేస్
అనుకూల RF పైప్‌లైన్ అంచులకు కనెక్షన్ కోసం వాల్వ్ ఒక ఫ్లాంగ్డ్ బాడీని ఉపయోగిస్తుంది. ప్రధాన స్పెసిఫికేషన్‌లో జాబితా చేయబడిన 316 స్టెయిన్లెస్ స్టీల్ బాడీ, F316 బాల్ మరియు F316 స్టెమ్ ప్రాథమిక మెటీరియల్ కాన్ఫిగరేషన్‌ను అందిస్తాయి, అయితే RPTFE సీటు సీటు మెటీరియల్ ఆపరేటింగ్ మీడియం మరియు ఉష్ణోగ్రతకు అనుకూలంగా ఉండే అప్లికేషన్‌ల కోసం ఉద్దేశించబడింది.
ISO 5211 మౌంటు బేస్ అనుకూల పార్ట్-టర్న్ యాక్యుయేటర్‌లను లేదా ఇంటర్మీడియట్ మౌంటు అమరికను అటాచ్ చేయడానికి ప్రామాణిక ఇంటర్‌ఫేస్‌ను అందిస్తుంది. ISO 5211 యాక్యుయేటర్ అటాచ్‌మెంట్ ఫ్లేంజ్ మరియు డ్రైవింగ్-కాంపోనెంట్ డైమెన్షన్‌లను నిర్దేశిస్తుంది, కాబట్టి యాక్యుయేటర్ ఇంటర్‌ఫేస్ వాల్వ్ మౌంటు సైజుతో మరియు అవసరమైన ఆపరేటింగ్ టార్క్‌తో సరిపోలాలి.
స్వయంచాలక సేవ కోసం, వాల్వ్ టార్క్, యాక్యుయేటర్ అవుట్‌పుట్, మౌంటు ఇంటర్‌ఫేస్, భ్రమణ దిశ మరియు అందుబాటులో ఉన్న పవర్ లేదా ఎయిర్ సప్లై అన్నీ అసెంబ్లీకి ముందు నిర్ధారించబడాలి. ఆటోమేషన్ సిస్టమ్ ప్రకారం పరిమితి స్విచ్‌లు, సోలనోయిడ్ వాల్వ్‌లు, పొజిషనర్లు మరియు ఇతర నియంత్రణ ఉపకరణాలను ఎంచుకోవచ్చు.

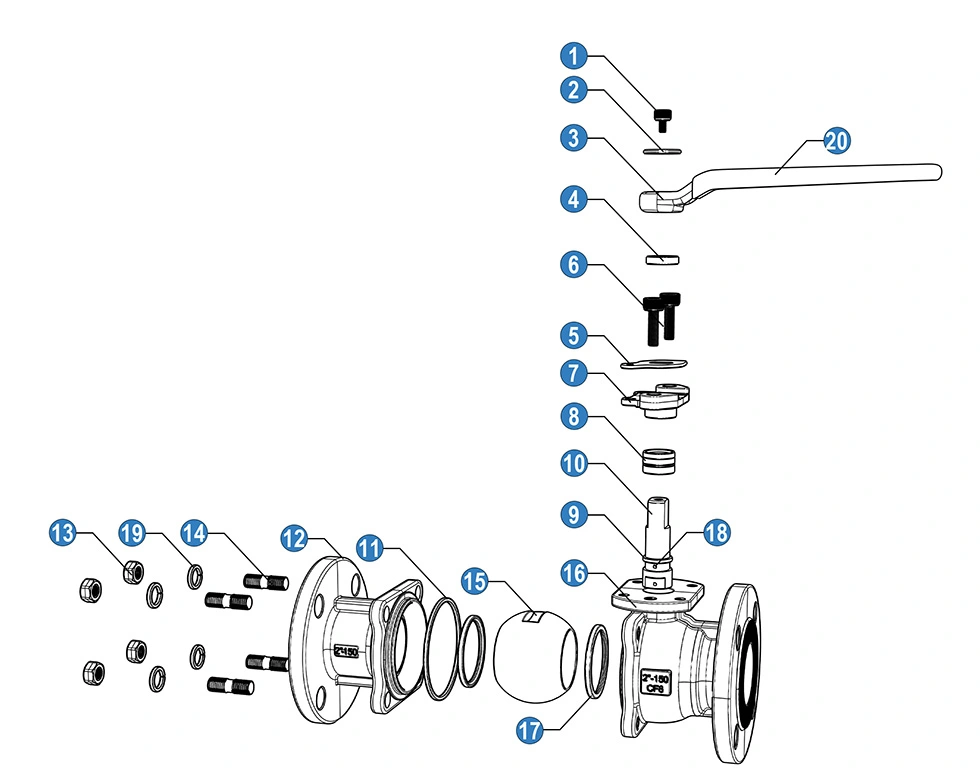

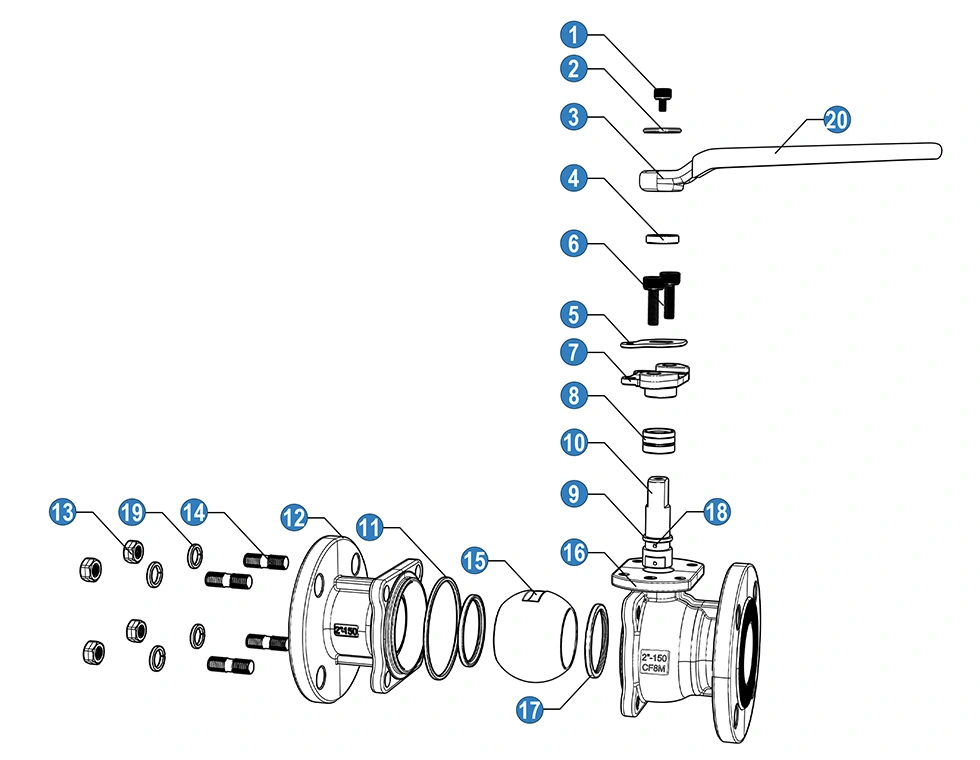

మెటీరియల్స్ మరియు కాంపోనెంట్ కాన్ఫిగరేషన్
| నం | పేరు | మెటీరియల్ |
| 1 | బోల్ట్ | SS 304 |
| 2 | వాషర్ | SS 304 |
| 3 | హ్యాండిల్ | తారాగణం అల్యూమినియం |
| 4 | రిటైనింగ్ రింగ్ | SS |
| 5 | ఓరియంటేషన్ ప్యాచ్ | SS 304 |
| 6 | బోల్ట్ | SS 304 |
| 7 | గ్రంథి | SS 304 |
| 8 | స్టెమ్ ప్యాకింగ్ | PTFE |
| 9 | ఘర్షణ రింగ్ | PTFE |
| 10 | కాండం | SS 304 |
| 11 | రబ్బరు పట్టీ | PTFE |
| 12 | టోపీ | SS 304 (CF8) |
| 13 | గింజ | SS 304 |
| 14 | స్టడ్ బోల్ట్ | SS 304 |
| 15 | బంతి | SS 304 |
| 16 | శరీరం | SS 304(CF8) |
| 17 | బాల్ సీటు | RPTFE |
| 18 | యాంటిస్టాటిక్ పరికరం. | SS 304 |
| 19 | స్ప్రింగ్ వాషర్ | SS 304 |
| 20 | హ్యాండిల్ స్లీవ్ | PVC |
పైన ఉన్న కాంపోనెంట్ జాబితా ఒక మెటీరియల్ కాన్ఫిగరేషన్‌ని సూచిస్తుంది. ఉత్పత్తి స్పెసిఫికేషన్ 316 స్టెయిన్లెస్ స్టీల్ కాన్ఫిగరేషన్‌ను కూడా అందిస్తుంది, ఇది అవసరమైన తుప్పు నిరోధకత మరియు సేవా పరిస్థితులకు అనుగుణంగా తడిసిన భాగాలను ఎంచుకోవడానికి అనుమతిస్తుంది. మెటీరియల్ ఎంపిక వాస్తవ కొనుగోలు స్పెసిఫికేషన్ మరియు ద్రవం అనుకూలత అవసరాలకు వ్యతిరేకంగా నిర్ధారించబడాలి.

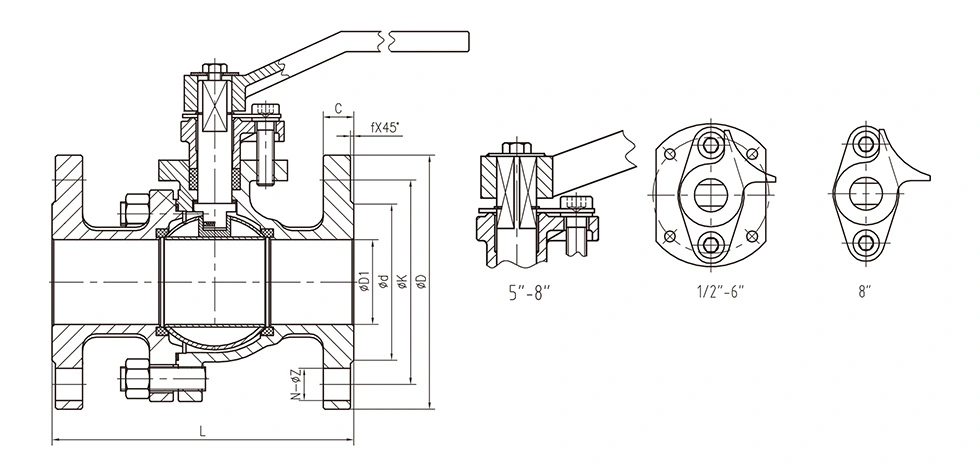

సాధారణ కొలతలు:
| నం | పరిమాణం | కొలతలు (మిమీ) | |||||||
| D1 | d | K | D | C | f | N-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |
| నం | పేరు | మెటీరియల్ |
| 1 | బోల్ట్ | SS 304 |
| 2 | వాషర్ | SS 304 |
| 3 | హ్యాండిల్ | తారాగణం అల్యూమినియం |
| 4 | రిటైనింగ్ రింగ్ | SS |
| 5 | ఓరియంటేషన్ ప్యాచ్ | SS 304 |
| 6 | బోల్ట్ | SS 304 |
| 7 | గ్రంథి | SS 304 |
| 8 | స్టెమ్ ప్యాకింగ్ | PTFE |
| 9 | ఘర్షణ రింగ్ | PTFE |
| 10 | కాండం | SS 304 |
| 11 | రబ్బరు పట్టీ | PTFE |
| 12 | టోపీ | SS 316 (CF8M) |
| 13 | గింజ | SS 304 |
| 14 | స్టడ్ బోల్ట్ | SS 304 |
| 15 | బంతి | SS 316 |
| 16 | శరీరం | SS 316(CF8M) |
| 17 | బాల్ సీటు | RPTFE |
| 18 | యాంటిస్టాటిక్ పరికరం. | SS 316 |
| 19 | స్ప్రింగ్ వాషర్ | SS 304 |
| 20 | హ్యాండిల్ స్లీవ్ | PVC |
కీ ఫీచర్లు
క్లాస్ 150 ఫ్లాంగ్డ్ పైప్‌లైన్ కనెక్షన్
RF ఫ్లాంగ్డ్ ఎండ్ కాన్ఫిగరేషన్ వాల్వ్ మరియు పైప్‌లైన్ మధ్య బోల్ట్ కనెక్షన్‌ను అందిస్తుంది. ఫ్లాంజ్ పరిమాణం, బోల్ట్-హోల్ అమరిక, ఫేసింగ్ రకం మరియు సంబంధిత కొలతలు ఇన్‌స్టాలేషన్‌కు ముందు సంభోగం పైప్‌లైన్ ఫ్లాంజ్‌తో సరిపోలాలి. ASME B16.5 NPS 1/2లో NPS 24 ద్వారా పైపు అంచులు మరియు ఫ్లాంగ్డ్ ఫిట్టింగ్‌లను కవర్ చేస్తుంది మరియు క్లాస్ 150 ఫ్లేంజ్ కొలతలు మరియు పీడన-ఉష్ణోగ్రత అవసరాలను కలిగి ఉంటుంది.
ISO 5211 యాక్యుయేటర్ మౌంటు
యాక్యుయేటర్ మౌంటు ఇంటర్‌ఫేస్ పార్ట్-టర్న్ ఆటోమేషన్ కోసం ఉద్దేశించబడింది. ISO 5211 అటాచ్‌మెంట్ ఇంటర్‌ఫేస్ కొలతలు మరియు పారిశ్రామిక వాల్వ్‌లకు అనుకూల యాక్యుయేటర్‌లను కనెక్ట్ చేయడానికి ఉపయోగించే డ్రైవింగ్-కాంపోనెంట్ కొలతలు నిర్వచిస్తుంది. కాబట్టి మౌంటు సైజు మరియు యాక్చుయేటర్ అవుట్‌పుట్ వాల్వ్ ఆపరేటింగ్ టార్క్‌తో కలిసి తనిఖీ చేయాలి.
స్టెయిన్లెస్ స్టీల్ ఒత్తిడి-సరిహద్దు భాగాలు
ప్రధాన వివరణ శరీరం కోసం ASTM A351 CF8M (316), బంతి మరియు కాండం కోసం ASTM A182 F316 మరియు సీటు కోసం RPTFEని ఉపయోగిస్తుంది. ఎంచుకున్న పదార్థాలు అవసరమైన రసాయన మరియు ఉష్ణోగ్రత పరిస్థితులకు అనుగుణంగా ఉన్న నీరు, చమురు, వాయువు మరియు ఇతర అనుకూల మాధ్యమాల కోసం ఈ పదార్థ కలయికను పరిగణించవచ్చు.
క్వార్టర్-టర్న్ ఆన్/ఆఫ్ ఆపరేషన్
బాల్ వాల్వ్ ఓపెన్ మరియు క్లోజ్డ్ పొజిషన్ల మధ్య కదలడానికి క్వార్టర్-టర్న్ మెకానిజంను ఉపయోగిస్తుంది. ఇది ప్రధానంగా నిరంతర థ్రోట్లింగ్ కాకుండా ఐసోలేషన్ సేవ కోసం ఉద్దేశించబడింది. ప్రవాహ నియంత్రణ అవసరమైతే, ఎంపికకు ముందు వాల్వ్, సీటు మరియు ఆపరేటింగ్ పరిస్థితుల యొక్క అనుకూలతను అంచనా వేయాలి.
యాంటిస్టాటిక్ నిర్మాణం
మెటీరియల్ జాబితాలలో వాల్వ్ కాన్ఫిగరేషన్ కోసం యాంటిస్టాటిక్ పరికరం ఉంటుంది. అప్లికేషన్ ద్వారా యాంటీస్టాటిక్ పనితీరు అవసరమైతే, పూర్తి వాల్వ్ స్పెసిఫికేషన్ మరియు వర్తించే పరీక్ష అవసరాలు ఆర్డర్ డాక్యుమెంటేషన్‌తో నిర్ధారించబడాలి.
సాధారణ అప్లికేషన్లు
నీటి చికిత్స:ఫ్లాంగ్డ్ కనెక్షన్ అవసరమైన చోట అనుకూల నీటి లైన్లు, ప్రాసెస్ పరికరాలు మరియు చికిత్స స్కిడ్‌లను వేరుచేయడానికి అనుకూలం.
చమురు మరియు గ్యాస్ వ్యవస్థలు:వాల్వ్ మెటీరియల్స్, ప్రెజర్ క్లాస్ మరియు సీలింగ్ కాన్ఫిగరేషన్ సేవ అవసరాలకు అనుగుణంగా ఉన్నప్పుడు అనుకూలమైన చమురు మరియు గ్యాస్ పైప్‌లైన్‌లు మరియు పరికరాలకు వర్తిస్తుంది.
కెమికల్ ప్రాసెసింగ్:శరీరం, బంతి, కాండం, సీటు మరియు రబ్బరు పట్టీ పదార్థాలు మీడియంతో రసాయనికంగా అనుకూలంగా ఉన్నప్పుడు ప్రక్రియ-ద్రవ ఐసోలేషన్ కోసం ఉపయోగించవచ్చు.
పారిశ్రామిక ప్రక్రియ సామగ్రి:యాక్యుయేటర్ మౌంటు ఇంటర్‌ఫేస్ వాల్వ్‌ను ఆటోమేటెడ్ స్కిడ్‌లు, మానిఫోల్డ్‌లు మరియు రిమోట్ ఓపెన్/క్లోజ్ కంట్రోల్ అవసరమయ్యే పరికరాలలో చేర్చడానికి అనుమతిస్తుంది.
సాధారణ పైప్‌లైన్ ఐసోలేషన్:క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్ మరియు మాన్యువల్ లేదా ఆటోమేటెడ్ షట్-ఆఫ్ ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక పైపింగ్ సిస్టమ్‌లకు అనుకూలం.
యాక్యుయేటర్ ఎంపిక
యాక్యుయేటర్ ఎంపిక నామమాత్రపు పైపు పరిమాణం కంటే వాల్వ్‌కు అవసరమైన ఆపరేటింగ్ టార్క్‌పై ఆధారపడి ఉండాలి. వాల్వ్ పరిమాణం, సీటు పదార్థం, అవకలన ఒత్తిడి, మధ్యస్థం, ఉష్ణోగ్రత మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీ అన్నీ టార్క్ అవసరాన్ని ప్రభావితం చేస్తాయి.
న్యూమాటిక్ యాక్చుయేషన్ కోసం, అందుబాటులో ఉన్న గాలి ఒత్తిడి, యాక్యుయేటర్ అవుట్‌పుట్ టార్క్, ఫెయిల్ పొజిషన్ మరియు కంట్రోల్ యాక్సెసరీలను నిర్ధారించండి. ఎలక్ట్రిక్ యాక్చుయేషన్ కోసం, అవసరమైన టార్క్, పవర్ సప్లై, ఆపరేటింగ్ సైకిల్ మరియు ఫీడ్‌బ్యాక్ అవసరాలను తనిఖీ చేయండి. ISO 5211 మౌంటు ఇంటర్‌ఫేస్ కూడా ఎంచుకున్న యాక్యుయేటర్ మరియు కప్లింగ్ అమరికకు అనుగుణంగా ఉండాలి.
ఎంపిక మరియు సంస్థాపన పరిగణనలు
ఆర్డర్ చేయడానికి ముందు, నామమాత్ర పరిమాణం, క్లాస్ 150 ప్రెజర్ క్లాస్, ఫ్లేంజ్ కొలతలు, RF ఫేసింగ్, ఆపరేటింగ్ ప్రెజర్, ఉష్ణోగ్రత, మీడియం మరియు అవసరమైన బాడీ మరియు ట్రిమ్ మెటీరియల్‌లను నిర్ధారించండి. ఆటోమేటెడ్ వాల్వ్‌ల కోసం, యాక్యుయేటర్ రకం, అవసరమైన టార్క్, మౌంటు ఇంటర్‌ఫేస్ మరియు నియంత్రణ అవసరాలను అందించండి.
ఇన్‌స్టాలేషన్‌కు ముందు, ఫ్లాంజ్ ముఖాలు మరియు వాల్వ్ చివరలను నష్టం లేదా కాలుష్యం కోసం తనిఖీ చేయండి. సంభోగం అంచులను సరిగ్గా సమలేఖనం చేయండి మరియు తగిన రబ్బరు పట్టీ మరియు వర్తించే ఇన్‌స్టాలేషన్ విధానాన్ని ఉపయోగించి బోల్ట్‌లను సమానంగా బిగించండి. వాల్వ్ బాడీ ద్వారా పైప్‌లైన్‌ను అమరికలోకి బలవంతంగా ఉంచడం మానుకోండి.
యాక్యుయేటర్ ఇన్‌స్టాలేషన్ తర్వాత, వాల్వ్‌ను సేవలో ఉంచే ముందు భ్రమణ దిశను ధృవీకరించండి మరియు పరిమితులను తెరవండి/మూసివేయండి. హెవీ యాక్యుయేటర్లు లేదా గేర్‌బాక్స్‌లు అవసరమైన చోట తగినంతగా మద్దతు ఇవ్వాలి, తద్వారా అధిక బాహ్య లోడ్లు వాల్వ్ మౌంటు ఇంటర్‌ఫేస్‌కు బదిలీ చేయబడవు.
వినియోగ జాగ్రత్తలు
పేర్కొన్న పీడనం మరియు ఉష్ణోగ్రత పరిమితుల్లో వాల్వ్‌ను ఆపరేట్ చేయండి. ఉత్పత్తి పట్టికలోని 285PSI విలువను ప్రతి పరిమాణం మరియు ఉష్ణోగ్రత కోసం విశ్వవ్యాప్తంగా అనుమతించదగిన ఒత్తిడిగా పరిగణించరాదు; వాస్తవ కాన్ఫిగరేషన్ కోసం వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్ నిర్ధారించబడాలి.
శిధిలాలు వాల్వ్‌లోకి ప్రవేశించడం మరియు సీటు లేదా సీలింగ్ ఉపరితలాలను దెబ్బతీసే అవకాశాన్ని తగ్గించడానికి కమీషన్ చేయడానికి ముందు పైప్‌లైన్‌ను ఫ్లష్ చేయండి.
ఎంచుకున్న సీటు మరియు ఆపరేటింగ్ పరిస్థితుల కోసం అప్లికేషన్ సాంకేతికంగా మూల్యాంకనం చేయబడితే తప్ప నిరంతర థ్రోట్లింగ్ కోసం బాల్ వాల్వ్‌ను ఉపయోగించవద్దు.
నిర్వహణకు ముందు, పైప్‌లైన్‌ను వేరుచేయండి మరియు ఒత్తిడిని తగ్గించండి మరియు వాల్వ్ సేవకు సురక్షితంగా ఉందని నిర్ధారించండి. ఆటోమేటెడ్ వాల్వ్‌ల కోసం, వర్తించే మెయింటెనెన్స్ విధానంలో అవసరమైన విధంగా యాక్యుయేటర్ పవర్ లేదా కంట్రోల్ సోర్స్‌ని డిస్‌కనెక్ట్ చేయండి లేదా వేరు చేయండి.
నాణ్యత తనిఖీ మరియు డాక్యుమెంటేషన్
ఉత్పత్తి తనిఖీ మెటీరియల్ వెరిఫికేషన్, డైమెన్షనల్ ఇన్‌స్పెక్షన్, బాడీ అసెంబ్లీ మరియు ప్రెజర్ టెస్టింగ్‌ను వర్తించే ఉత్పత్తి మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా కవర్ చేస్తుంది. API 598 వాల్వ్ తనిఖీ మరియు పరీక్ష అవసరాల కోసం ఉపయోగించబడుతుంది, అయితే ASME B16.34 సంబంధిత వాల్వ్ డిజైన్, ఒత్తిడి-ఉష్ణోగ్రత మరియు డైమెన్షనల్ అవసరాలను సూచిస్తుంది.
ట్రేస్బిలిటీ అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం, మెటీరియల్ గ్రేడ్, వాల్వ్ స్పెసిఫికేషన్, టెస్ట్ అవసరాలు మరియు యాక్యుయేటర్ కాన్ఫిగరేషన్ ఉత్పత్తికి ముందు నిర్ధారించబడాలి. ప్రాజెక్ట్‌కి నిర్దిష్ట వాల్వ్ మరియు ఆటోమేషన్ కాన్ఫిగరేషన్ అవసరమైనప్పుడు షాంగ్‌టై సాంకేతిక డ్రాయింగ్‌లు మరియు అప్లికేషన్ సమాచారాన్ని సమీక్షించగలదు.
తరచుగా అడిగే ప్రశ్నలు
1. యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో ANSI క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్ దేనికి ఉపయోగించబడుతుంది?
యాక్చుయేటర్ కోసం ISO 5211 బేస్‌తో కూడిన ANSI క్లాస్ 150 ఫ్లాంగ్డ్ బాల్ వాల్వ్ పారిశ్రామిక పైపింగ్ సిస్టమ్‌లలో ఆన్/ఆఫ్ ఐసోలేషన్ కోసం ఉపయోగించబడుతుంది, ఇక్కడ క్లాస్ 150 ఫ్లాంగ్డ్ కనెక్షన్ మరియు పార్ట్-టర్న్ యాక్యుయేటర్ ఇంటర్‌ఫేస్ అవసరం. ఇది వాల్వ్ పరిమాణం, ఆపరేటింగ్ టార్క్ మరియు సిస్టమ్ అవసరాలపై ఆధారపడి మాన్యువల్ ఆపరేషన్ లేదా ఆటోమేటెడ్ నియంత్రణ కోసం కాన్ఫిగర్ చేయబడుతుంది.
2. క్లాస్ 150 రేటింగ్ మరియు పట్టికలో జాబితా చేయబడిన గరిష్ట పీడనం మధ్య తేడా ఏమిటి?
క్లాస్ 150 అనేది ప్రెజర్ క్లాస్ హోదా, అయితే జాబితా చేయబడిన 285PSI అనేది ఉత్పత్తి-నిర్దిష్ట గరిష్ట పీడన విలువ. ప్రతి ఆపరేటింగ్ కండిషన్‌కు ఒక పీడన విలువ వర్తిస్తుందని భావించడం కంటే వాల్వ్ పరిమాణం, పదార్థం, ఉష్ణోగ్రత మరియు వర్తించే పీడన-ఉష్ణోగ్రత రేటింగ్ ప్రకారం అనుమతించదగిన పని ఒత్తిడిని నిర్ధారించాలి.
3. వాల్వ్‌పై ఏ యాక్యుయేటర్‌ను ఇన్‌స్టాల్ చేయవచ్చు?
వాటి మౌంటు ఇంటర్‌ఫేస్ మరియు అవుట్‌పుట్ టార్క్ వాల్వ్‌తో సరిపోలినప్పుడు న్యూమాటిక్ మరియు ఎలక్ట్రిక్ పార్ట్-టర్న్ యాక్యుయేటర్‌లను పరిగణించవచ్చు. తగిన కాన్ఫిగరేషన్ కోసం హైడ్రాలిక్ యాక్చుయేషన్ కూడా పరిగణించబడుతుంది. యాక్యుయేటర్ ఎంపికలో టార్క్, రొటేషన్, పవర్ లేదా ఎయిర్ సప్లై మరియు కంట్రోల్ అవసరాలు ఉండాలి.
4. వాల్వ్ సీటు కోసం RPTFE ఎందుకు ఉపయోగించబడుతుంది?
RPTFE సరఫరా చేయబడిన ఉత్పత్తి కాన్ఫిగరేషన్‌లో సీట్ మెటీరియల్‌గా పేర్కొనబడింది. దీని అనుకూలత ఆపరేటింగ్ మాధ్యమం, పీడనం మరియు ఉష్ణోగ్రతపై ఆధారపడి ఉంటుంది. అప్లికేషన్‌లో పేర్కొన్న పరిధికి వెలుపల దూకుడు రసాయనాలు లేదా ఉష్ణోగ్రతలు ఉంటే, ఎంపికకు ముందు సీటు మరియు సీలింగ్ మెటీరియల్‌లను సమీక్షించాలి.
5. ఫ్లాంగ్డ్ బాల్ వాల్వ్‌ను ఆర్డర్ చేయడానికి ముందు ఏమి నిర్ధారించబడాలి?
వాల్వ్ పరిమాణం, క్లాస్ 150 రేటింగ్, ఫ్లాంజ్ స్టాండర్డ్ మరియు ఫేసింగ్, మీడియం, ప్రెజర్, టెంపరేచర్, మెటీరియల్ కాంబినేషన్ మరియు ఆపరేటింగ్ పద్ధతిని నిర్ధారించండి. ఆటోమేటెడ్ వాల్వ్ కోసం, యాక్యుయేటర్ రకం, టార్క్, ISO 5211 మౌంటు పరిమాణం మరియు నియంత్రణ అవసరాలు కూడా అందించబడాలి.
6. 316 స్టెయిన్లెస్ స్టీల్ నుండి వాల్వ్ పదార్థాన్ని మార్చవచ్చా?
అప్లికేషన్ ప్రకారం ఇతర మెటీరియల్ కాన్ఫిగరేషన్‌లను పరిగణించవచ్చు. మెటీరియల్ ఎంపిక తుప్పు పరిస్థితులు, ఒత్తిడి, ఉష్ణోగ్రత మరియు పని మాధ్యమంతో అనుకూలతను పరిగణనలోకి తీసుకోవాలి. తుది శరీరం, బంతి, కాండం మరియు సీటు పదార్థాలు ఉత్పత్తికి ముందు ఉత్పత్తి వివరణలో నిర్ధారించబడాలి.
