ఫ్లేంజ్ బాల్ కవాటాలు

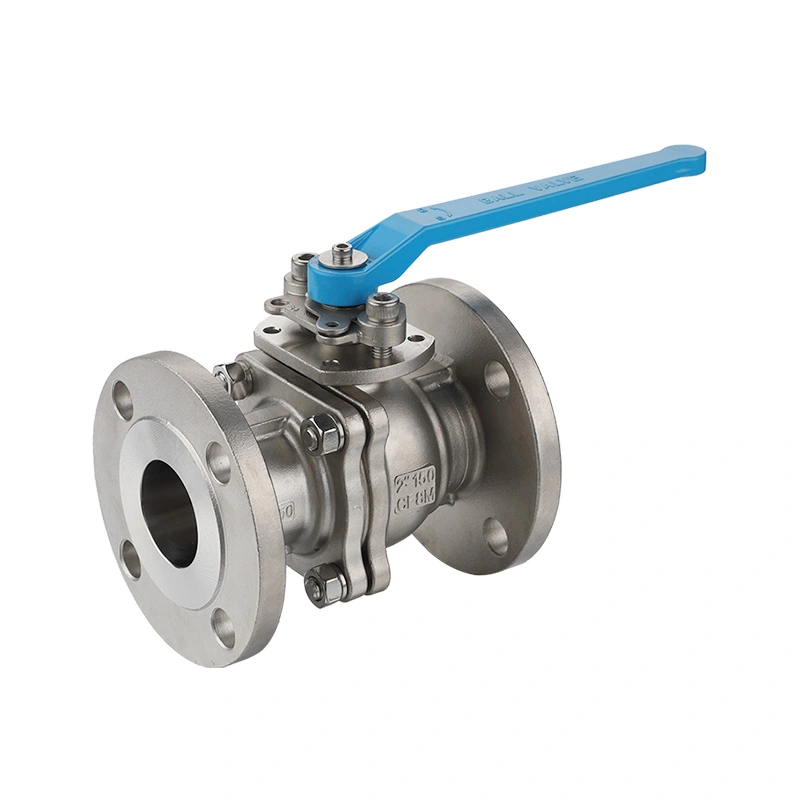

ANSI 150LB స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్
Shangtai ANSI 150LB స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ ఖచ్చితంగా ANSI B16.34 మరియు API 608 ప్రమాణాల ప్రకారం రూపొందించబడింది మరియు తయారు చేయబడింది. యాంటీ-బ్లోఅవుట్ స్టెమ్ మరియు ప్రొఫెషనల్ యాంటీ-స్టాటిక్ స్ట్రక్చర్‌తో ఫీచర్ చేయబడింది, ఇది ఓవర్‌ప్రెజర్‌లో కాండం ఎజెక్షన్‌ను సమర్థవంతంగా నిరోధిస్తుంది మరియు స్టాటిక్ స్పార్క్ ప్రమాదాలను తొలగిస్తుంది.
ANSI 150LB స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ అనేది ఫ్లాంగ్డ్ ఎండ్ కనెక్షన్‌లతో కూడిన స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్, ఇది ASME క్లాస్ 150 ప్రెజర్ క్లాస్‌ని ఉపయోగించి పైపింగ్ సిస్టమ్‌ల కోసం రూపొందించబడింది. ఇది అనుకూల ద్రవాల ప్రవాహాన్ని ప్రారంభించడానికి లేదా ఆపడానికి క్వార్టర్-టర్న్ రొటేటింగ్ బాల్‌ను ఉపయోగిస్తుంది మరియు సాధారణంగా పారిశ్రామిక పైపింగ్ సిస్టమ్‌లలో ఆన్/ఆఫ్ ఐసోలేషన్ కోసం ఉపయోగించబడుతుంది.
ANSI 150LB ASME క్లాస్ 150 ఒత్తిడి తరగతిని సూచిస్తుంది. అసలు అనుమతించదగిన పని ఒత్తిడి వాల్వ్ పరిమాణం, పదార్థం, ఆపరేటింగ్ ఉష్ణోగ్రత మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటుంది. స్టెయిన్లెస్ స్టీల్ నిర్మాణం తుప్పు-నిరోధక వాల్వ్ బాడీని అందిస్తుంది మరియు అప్లికేషన్ ప్రకారం 304 లేదా 316 స్టెయిన్లెస్ స్టీల్ వంటి పదార్థాలతో పేర్కొనవచ్చు.
ఫ్లాంగ్డ్ కనెక్షన్ వాల్వ్‌ను నేరుగా సరిపోలే పైప్‌లైన్ అంచులకు బోల్ట్ చేయడానికి అనుమతిస్తుంది, పారిశ్రామిక పైపింగ్ సిస్టమ్‌లకు ఆచరణాత్మక కనెక్షన్ పద్ధతిని అందిస్తుంది మరియు భవిష్యత్తులో తనిఖీ లేదా నిర్వహణను సులభతరం చేస్తుంది. బాల్ వాల్వ్ మెకానిజం పైప్‌లైన్‌ను తెరవడం మరియు మూసివేయడం కోసం త్వరిత క్వార్టర్-టర్న్ ఆపరేషన్‌ను అందిస్తుంది.
ప్రధాన కొలతలు
| పరిమాణం | 1/2inch - 8inch |
| ఒత్తిడి తరగతి | CL150 |
| ముగింపు కనెక్షన్లు | ఫ్లాంజ్ |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| అంచు కొలతలు మరియు బోల్ట్ రంధ్రం వివరాలు | ASME B16.50 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| కనెక్షన్ ముగుస్తుంది | RF ఫ్లాంగ్డ్ |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

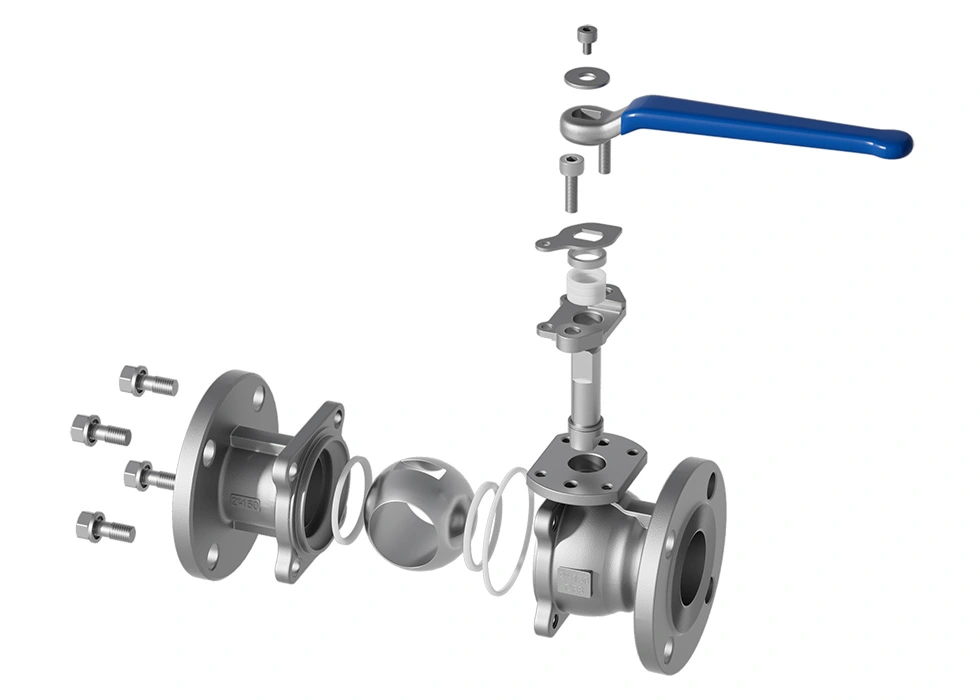

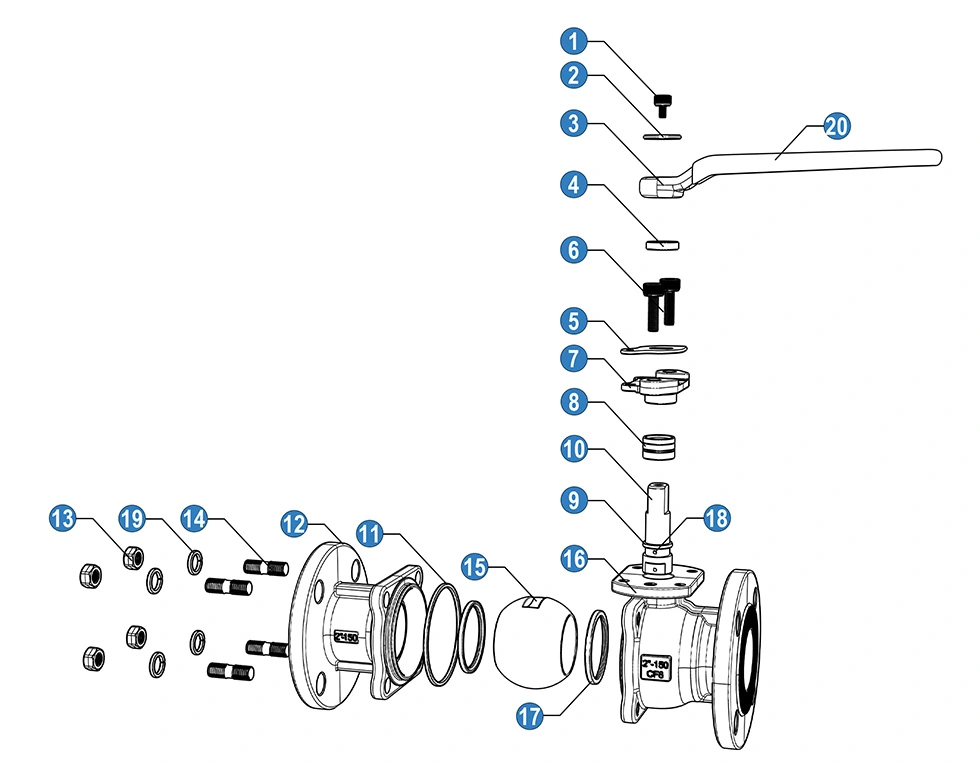

| నం | పేరు | మెటీరియల్ |
| 1 | బోల్ట్ | SS 304 |
| 2 | వాషర్ | SS 304 |
| 3 | హ్యాండిల్ | తారాగణం అల్యూమినియం |
| 4 | రిటైనింగ్ రింగ్ | SS |
| 5 | ఓరియంటేషన్ ప్యాచ్ | SS 304 |
| 6 | బోల్ట్ | SS 304 |
| 7 | గ్రంథి | SS 304 |
| 8 | స్టెమ్ ప్యాకింగ్ | PTFE |
| 9 | ఘర్షణ రింగ్ | PTFE |
| 10 | కాండం | SS 304 |
| 11 | రబ్బరు పట్టీ | PTFE |
| 12 | టోపీ | SS 304(CF8) |
| 13 | గింజ | SS 304 |
| 14 | స్టడ్ బోల్ట్ | SS 304 |
| 15 | బంతి | SS 304 |
| 16 | శరీరం | SS 304(CF8) |
| 17 | బాల్ సీటు | RPTFE |
| 18 | యాంటిస్టాటిక్ పరికరం. | SS 304 |
| 19 | స్ప్రింగ్ వాషర్ | SS 304 |
| 20 | హ్యాండిల్ స్లీవ్ | PVC |

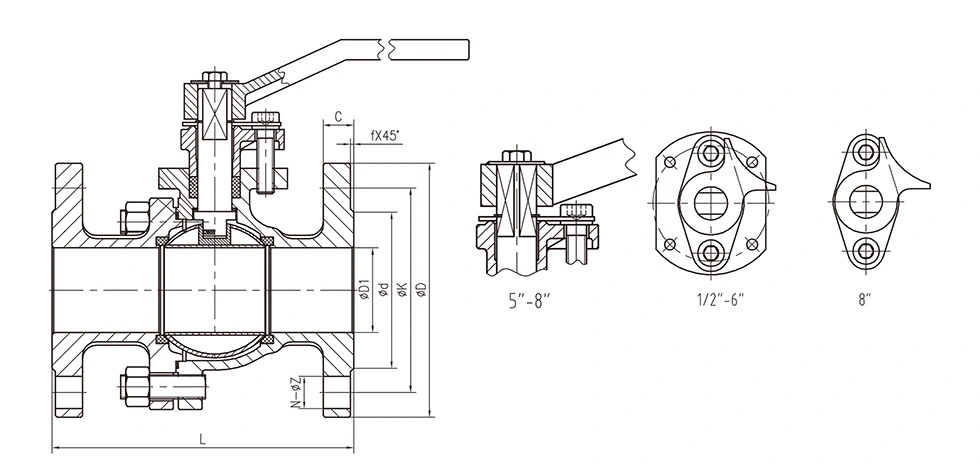

సాధారణ కొలతలు:
| నం | పరిమాణం | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

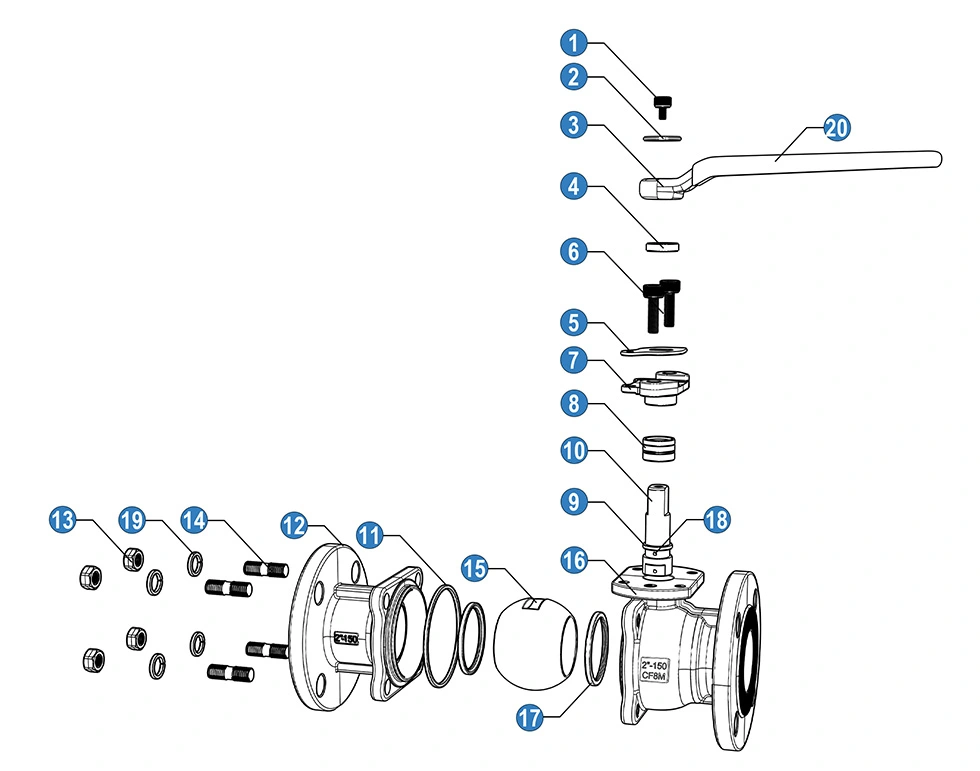

| నం | పేరు | మెటీరియల్ |
| 1 | బోల్ట్ | SS 304 |
| 2 | వాషర్ | SS 304 |
| 3 | హ్యాండిల్ | తారాగణం అల్యూమినియం |
| 4 | రిటైనింగ్ రింగ్ | SS |
| 5 | ఓరియంటేషన్ ప్యాచ్ | SS 304 |
| 6 | బోల్ట్ | SS 304 |
| 7 | గ్రంథి | SS 304 |
| 8 | స్టెమ్ ప్యాకింగ్ | PTFE |
| 9 | ఘర్షణ రింగ్ | PTFE |
| 10 | కాండం | SS 304 |
| 11 | రబ్బరు పట్టీ | PTFE |
| 12 | టోపీ | SS 316 (CF8M) |
| 13 | గింజ | SS 304 |
| 14 | స్టడ్ బోల్ట్ | SS 304 |
| 15 | బంతి | SS 316 |
| 16 | శరీరం | SS 316(CF8M) |
| 17 | బాల్ సీటు | RPTFE |
| 18 | యాంటిస్టాటిక్ పరికరం. | SS 316 |
| 19 | స్ప్రింగ్ వాషర్ | SS 304 |
| 20 | హ్యాండిల్ స్లీవ్ | PVC |
పరిశ్రమ అప్లికేషన్లు
మా ANSI 150LB స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ ఒక ప్రత్యేకమైన మూడు-దశల స్టెమ్ సీలింగ్ సిస్టమ్‌ను స్వీకరించింది, దీని కోసం ఆప్టిమైజ్ చేయబడింది అధిక-చక్రం ఆపరేషన్, ఒత్తిడి హెచ్చుతగ్గులు మరియు వాయు మాధ్యమం పని పరిస్థితులు. ఇది జీరో-లీకేజ్ స్టెబిలిటీని అందిస్తుంది మరియు విభిన్న పారిశ్రామిక ద్రవ వ్యవస్థల కోసం అత్యుత్తమ యాంటీ ఫెటీగ్ పనితీరు:
పెట్రోలియం & రసాయన పరిశ్రమ
ప్రక్రియ పైప్లైన్లు, బ్రాంచ్ లైన్లు మరియు తేలికపాటి ఇంధన వాయువు ప్రసారానికి అనుకూలం. బహుళ-దశల కాండం సీల్ విశ్వసనీయంగా హెచ్చుతగ్గుల ఒత్తిడిలో మండే మరియు పేలుడు మీడియా లీకేజీని నిరోధిస్తుంది.
ప్రత్యేక గ్యాస్ సిస్టమ్స్
నత్రజని, ఆక్సిజన్, హైడ్రోజన్ మరియు సంపీడన వాయువు యొక్క అధిక-పీడన లూప్‌లకు అనువైనది, లేజర్ కట్టింగ్ గ్యాస్‌లో విస్తృతంగా ఉపయోగించబడుతుంది సరఫరా, గ్యాస్ స్టేషన్ మరియు తరచుగా ప్రారంభ-స్టాప్ గ్యాస్ పైప్లైన్లు.
పవర్ & థర్మల్ ఇంజనీరింగ్
ప్లాంట్ యుటిలిటీ పైప్లైన్లు మరియు ఆక్సిలరీ ఫ్లూయిడ్ లైన్‌లకు వర్తిస్తుంది. ఇది ప్రత్యామ్నాయంగా ఏర్పడే సీల్ వృద్ధాప్యాన్ని నిరోధిస్తుంది ఉష్ణోగ్రత మరియు పీడనం, దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌కు భరోసా.
ఫార్మాస్యూటికల్ & ఫైన్ కెమికల్ ఇండస్ట్రీ
తినివేయు మరియు స్వచ్ఛమైన ప్రక్రియ ద్రవాలకు గట్టి ఐసోలేషన్‌ను అందిస్తుంది. ద్విదిశాత్మక సీలింగ్ డిజైన్ మీడియంను నివారిస్తుంది లీకేజీ మరియు బాహ్య కాలుష్యం, అధిక భద్రత మరియు సానిటరీ ప్రమాణాలకు అనుగుణంగా.
సాధారణ పారిశ్రామిక & హైడ్రాలిక్ సిస్టమ్స్
ప్రెజర్ టెస్ట్ బెంచీలు మరియు ఆటోమేటెడ్ ఫ్లూయిడ్ పరికరాల కోసం పర్ఫెక్ట్. అద్భుతమైన యాంటీ ఫెటీగ్ పనితీరు అనుకూలిస్తుంది తరచుగా మారడం మరియు పల్స్ ఒత్తిడి పని దృశ్యాలు.
షాంగ్‌టైని ఎందుకు ఎంచుకోవాలి?
ప్రత్యేకమైన 3-దశల స్టెమ్ సీలింగ్ సిస్టమ్
పిరమిడ్ స్వీయ-బిగించే ప్రైమరీ సీల్, విటాన్ ఓ-రింగ్ సెకండరీ సీల్ మరియు బెల్లెవిల్లే స్ప్రింగ్-లోడెడ్ V-రింగ్‌తో అమర్చారు తృతీయ ముద్ర. దాని స్వీయ-మెరుగుదల సీలింగ్ పనితీరు దుస్తులు మరియు ఉష్ణ వైకల్యాన్ని భర్తీ చేస్తుంది, కాండం తొలగిస్తుంది దీర్ఘకాలిక హై-సైకిల్ ఆపరేషన్ సమయంలో లీకేజ్.
ద్వంద్వ-దిశాత్మక రక్షణ నిర్మాణం
అప్‌గ్రేడ్ చేయబడిన సీలింగ్ సిస్టమ్ అంతర్గత మీడియం లీకేజీని నిరోధిస్తుంది మరియు బాహ్య దుమ్ము, తేమ మరియు మలినాలను అడ్డుకుంటుంది వాల్వ్‌లోకి ప్రవేశించడం, సేవా జీవితాన్ని సమర్థవంతంగా పొడిగించడం మరియు నిర్వహణ ఖర్చులను తగ్గించడం.
ప్రామాణికమైన అమెరికన్ స్టాండర్డ్ ప్రొడక్షన్
API 608 / ISO 17292, ASME B16.34 మరియు API 598 ప్రకారం తయారు చేయబడింది మరియు పరీక్షించబడింది. ASME B16.5 (ఫ్లేంజ్) మరియు ASMEకి అనుగుణంగా B16.10 (ముఖాముఖి) ప్రమాణాలు, ప్రపంచ పారిశ్రామిక ప్రాజెక్టులతో పూర్తి అనుకూలతను నిర్ధారించడం.
యాంటీ ఫెటీగ్ & సేఫ్ స్ట్రక్చర్
రీన్ఫోర్స్డ్ వాల్వ్ బాడీ వైకల్యం లేకుండా పల్స్ ఒత్తిడి మరియు తీవ్రమైన ఒత్తిడి షాక్‌లను తట్టుకుంటుంది. అంతర్నిర్మిత యాంటీ బ్లోఅవుట్ కాండం నిర్మాణం అధిక పీడన భద్రతా ప్రమాదాలను తొలగిస్తుంది.
స్టాటిక్-కండక్టివ్ యాంటీ స్టాటిక్ డిజైన్
రాపిడి ద్వారా ఉత్పత్తి చేయబడిన స్థిర విద్యుత్తును నిరంతరం నిర్వహించే ప్రొఫెషనల్ యాంటీ-స్టాటిక్ స్ట్రక్చర్‌తో వస్తుంది మధ్యస్థ మరియు అంతర్గత భాగాల మధ్య. ఇది స్థిరమైన సంచితం మరియు స్పార్క్ ప్రమాదాలను నివారిస్తుంది, సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది మండే, పేలుడు మరియు వాయు మీడియం పైప్లైన్లు, పారిశ్రామిక భద్రతా నిర్దేశాలకు అనుగుణంగా ఉంటాయి.
తక్కువ నిర్వహణ & ఖర్చుతో కూడుకున్నది
అత్యుత్తమ యాంటీ ఫెటీగ్ పనితీరుతో తరచుగా మారే దృశ్యాల కోసం ఆప్టిమైజ్ చేయబడింది. ఇది పరికరాల పనికిరాని సమయాన్ని తగ్గిస్తుంది మరియు భర్తీ ఫ్రీక్వెన్సీ, సాధారణ సింగిల్-సీల్ వాల్వ్‌లతో పోలిస్తే దీర్ఘకాలిక నిర్వహణ ఖర్చులను తగ్గించడం.
ప్రత్యేక సేవా మద్దతు
లేజర్ అనుకూలీకరించిన లోగో మరియు ప్యాకేజింగ్ డిజైన్‌కు మద్దతు ఇవ్వండి
OEM/ODM సేవలను అందించండి
ఫ్యాక్టరీ నుండి బయలుదేరే ముందు పూర్తిగా తనిఖీ చేయబడింది, నాణ్యత తనిఖీ నివేదిక జోడించబడింది
తాకిడి రక్షణ మరియు సముద్ర సరుకు రవాణా రీన్ఫోర్స్డ్ ప్యాకేజింగ్ వంటి ఐచ్ఛిక అదనపు సేవలు
తరచుగా అడిగే ప్రశ్నలు
1. స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ కోసం ANSI 150LB అంటే ఏమిటి?
ANSI 150LB అనేది వాల్వ్ మరియు దాని ఫ్లాంగ్డ్ కనెక్షన్ కోసం ఉపయోగించే ASME క్లాస్ 150 ప్రెజర్ క్లాస్‌ని సూచిస్తుంది. అసలు అనుమతించదగిన పని ఒత్తిడి వాల్వ్ పరిమాణం, పదార్థం, ఆపరేటింగ్ ఉష్ణోగ్రత మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటుంది.
2. ఈ బాల్ వాల్వ్ కోసం ఏ ఫ్లాంజ్ ప్రమాణాలు అందుబాటులో ఉన్నాయి?
పైప్‌లైన్ సిస్టమ్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఫ్లేంజ్ ప్రమాణాలను ఎంచుకోవచ్చు. సాధారణ కాన్ఫిగరేషన్‌లు ASME B16.5 అంచులను కలిగి ఉండవచ్చు, అయితే నిర్దిష్ట అనువర్తనాల కోసం ఇతర అంచు ప్రమాణాలను పరిగణించవచ్చు.
3. వాల్వ్ కోసం ఏ స్టెయిన్లెస్ స్టీల్ పదార్థాలను ఉపయోగించవచ్చు?
సాధారణ శరీర పదార్థాలలో 304 మరియు 316 స్టెయిన్లెస్ స్టీల్ ఉన్నాయి, పని చేసే మాధ్యమం, ఉష్ణోగ్రత, పీడనం మరియు తుప్పు పరిస్థితులకు అనుగుణంగా నిర్దిష్ట గ్రేడ్ ఎంపిక చేయబడుతుంది. అభ్యర్థనపై ఇతర పదార్థాల కలయికలు అందుబాటులో ఉండవచ్చు.
4. ANSI 150LB స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్ ఏ మీడియాను హ్యాండిల్ చేయగలదు?
వాల్వ్ నీరు, చమురు, గ్యాస్ మరియు ఇతర అనుకూల పారిశ్రామిక ద్రవాల కోసం ఉపయోగించవచ్చు. వాల్వ్ బాడీ, బాల్, సీటు మరియు సీలింగ్ పదార్థాలను రసాయన అనుకూలత, పీడనం మరియు వాస్తవ మాధ్యమం యొక్క ఉష్ణోగ్రత ప్రకారం ఎంపిక చేసుకోవాలి.
5. ఈ ఫ్లాంగ్డ్ బాల్ వాల్వ్ అధిక-ఉష్ణోగ్రత సేవకు అనుకూలంగా ఉందా?
వర్తించే ఉష్ణోగ్రత పరిధి వాల్వ్ పదార్థాలు, సీటు పదార్థం మరియు పీడన-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటుంది. ఉద్దేశించిన సేవా పరిస్థితులకు కాన్ఫిగరేషన్ అనుకూలంగా ఉందని నిర్ధారించుకోవడానికి వాల్వ్‌ను ఎంచుకున్నప్పుడు వాస్తవ ఆపరేటింగ్ ఉష్ణోగ్రత నిర్ధారించబడాలి.
6. వాల్వ్‌ను న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌తో సరఫరా చేయవచ్చా?
అవును. వాల్వ్ పరిమాణం, అవసరమైన ఆపరేటింగ్ టార్క్ మరియు నియంత్రణ వ్యవస్థ ప్రకారం మాన్యువల్, న్యూమాటిక్ లేదా ఎలక్ట్రిక్ ఆపరేషన్ కోసం ఫ్లాంగ్డ్ బాల్ వాల్వ్‌ను కాన్ఫిగర్ చేయవచ్చు. యాక్యుయేటర్ వాల్వ్ మరియు వాస్తవ ఆపరేటింగ్ పరిస్థితులకు సరిగ్గా సరిపోలాలి.
7. సరైన ఫ్లాంగ్డ్ బాల్ వాల్వ్‌ను ఎంచుకోవడానికి ఏ సమాచారం అవసరం?
కీలక ఎంపిక సమాచారంలో నామమాత్రపు వాల్వ్ పరిమాణం, పీడన తరగతి, అంచు ప్రమాణం, పని మాధ్యమం, ఆపరేటింగ్ ఒత్తిడి, ఉష్ణోగ్రత, అవసరమైన పదార్థం మరియు ఆపరేటింగ్ పద్ధతి ఉంటాయి. పైప్‌లైన్ డ్రాయింగ్‌లు లేదా అప్లికేషన్ వివరాలు కూడా తగిన కాన్ఫిగరేషన్‌ను గుర్తించడంలో సహాయపడతాయి.
8. స్టెయిన్లెస్ స్టీల్ ఫ్లాంగ్డ్ బాల్ వాల్వ్‌ను అనుకూలీకరించవచ్చా?
అవును. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా మెటీరియల్ గ్రేడ్‌లు, ఫ్లేంజ్ స్పెసిఫికేషన్‌లు, సీటు మరియు సీలింగ్ మెటీరియల్స్, వాల్వ్ ఆపరేషన్ మరియు ఇతర కాన్ఫిగరేషన్ వివరాలను ఎంచుకోవచ్చు. ఉత్పత్తికి ముందు డ్రాయింగ్‌లు లేదా సాంకేతిక లక్షణాలు సమీక్షించబడతాయి.
