3PC బాల్ కవాటాలు

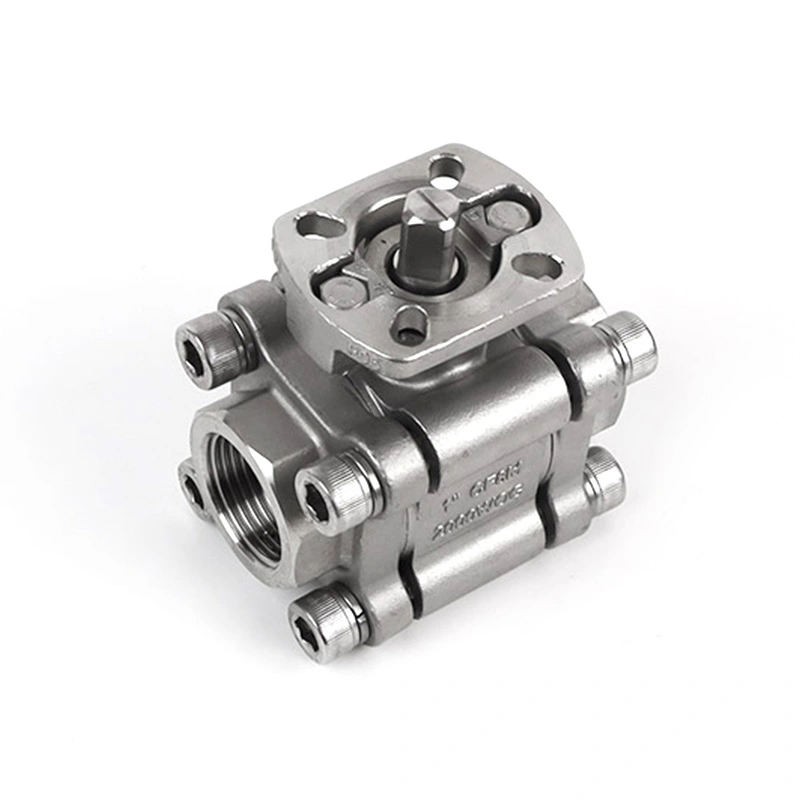

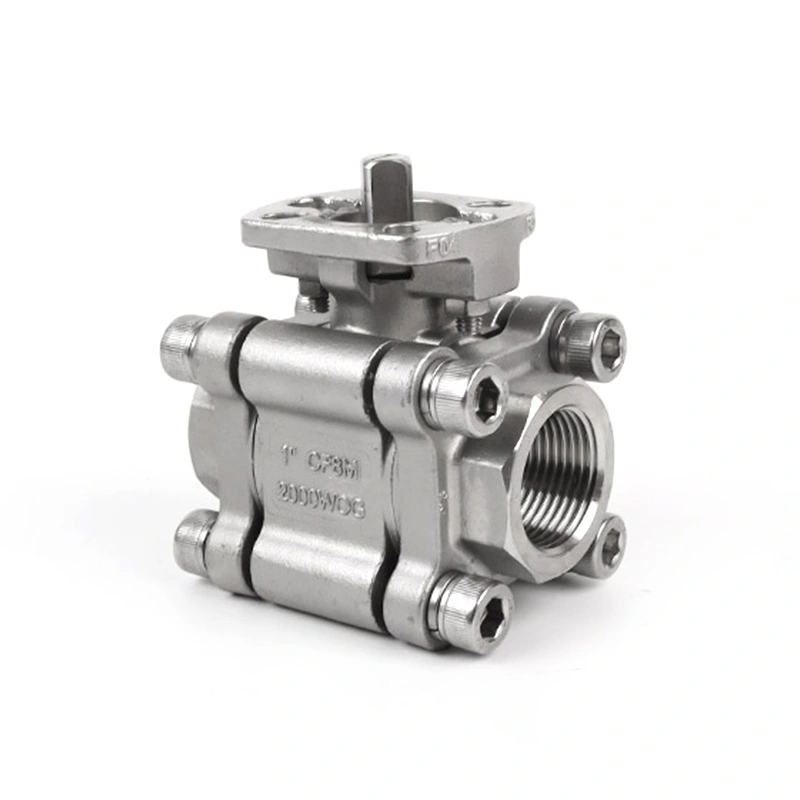

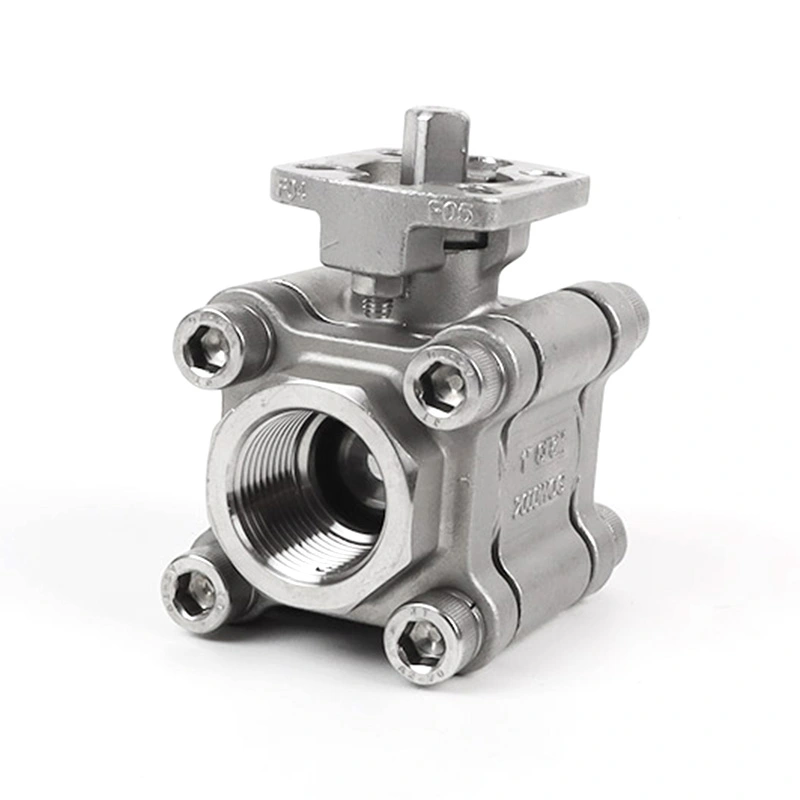

యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో 3PC బాల్ వాల్వ్ 2000WOG
యాక్చుయేటర్ కోసం ISO 5211 బేస్‌తో కూడిన 3PC బాల్ వాల్వ్ 2000WOG త్రీ-పీస్ బాడీ, యాంటీ-బ్లోఅవుట్ స్టెమ్ మరియు న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌ల కోసం ISO 5211 మౌంటు బేస్‌ను కలిగి ఉంది. 2000WOG కాన్ఫిగరేషన్ పేర్కొన్న ఒత్తిడి మరియు ఉష్ణోగ్రత పరిమితుల్లో నీరు, చమురు మరియు గ్యాస్ సేవ కోసం అందుబాటులో ఉంది. Shangtai చైనాలోని Wenzhouలో అవసరమైన ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా మెటీరియల్ మరియు కాంపోనెంట్ ఎంపికలతో వాల్వ్‌ను తయారు చేస్తుంది.
యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో షాంగ్‌టై 3PC బాల్ వాల్వ్ 2000WOG అనేది మాన్యువల్ లేదా ఆటోమేటెడ్ ఆన్-ఆఫ్ సర్వీస్ కోసం రూపొందించబడిన మూడు-ముక్కల స్టెయిన్‌లెస్ స్టీల్ బాల్ వాల్వ్. వాల్వ్ యాక్చుయేటర్ ఇన్‌స్టాలేషన్ కోసం ISO 5211 మౌంటు బేస్‌తో 316 స్టెయిన్‌లెస్ స్టీల్ బాడీ, బాల్ మరియు స్టెమ్‌ను ఉపయోగిస్తుంది. ఇది NPT మరియు BSP థ్రెడ్ కనెక్షన్‌లలో అందుబాటులో ఉంది మరియు వివిధ పారిశ్రామిక మీడియా మరియు ఆపరేటింగ్ పరిస్థితుల కోసం కాన్ఫిగర్ చేయవచ్చు.
ప్రధాన కొలతలు
| పరిమాణం | 1/4inch - 6inch |
| ఒత్తిడి తరగతి | CL800 |
| థ్రెడ్ స్టాండర్డ్ | NPT, BSP |
| గరిష్ట ఒత్తిడి | 1975PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ISO 17292/API608 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

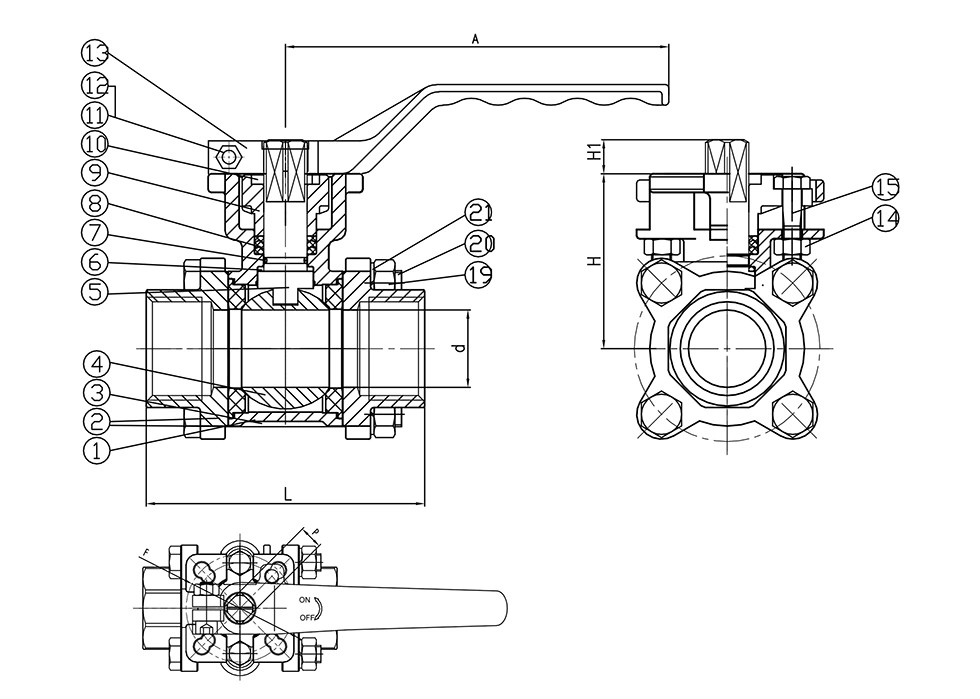

| నం | NAME | మెటీరియల్ |
| 1 | శరీరం | CF8M |
| 2 | టోపీ | CF8M |
| 3 | సీటు | RPTFE |
| 4 | బంతి | 316 |
| 5 | కాండం | 316 |
| 6 | థ్రస్ట్ వాషర్ | PTFE |
| 7 | O-రింగ్ | విటన్ |
| 8 | ప్యాకింగ్ | PTFE |
| 9 | ప్యాకింగ్ గ్రంధి | 304 |
| 10 | లొకేటింగ్ పీస్ | 304 |
| 11 | బోల్ట్ | 304 |
| 12 | గింజ | 304 |
| 13 | హ్యాండిల్ | 201 |
| 14 | బోల్ట్ | 304 |
| 15 | గింజ | 304 |
సాధారణ కొలతలు:
| పరిమాణం | DN | Ø డి | L | H | H1 | A | E | F | P | బరువు |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |
యాక్యుయేటర్ మౌంటు
యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో 3PC బాల్ వాల్వ్ 2000WOG యాక్యుయేటర్ ఇన్‌స్టాలేషన్ కోసం ISO 5211 మౌంటు బేస్‌తో కాన్ఫిగర్ చేయబడింది. యాక్చుయేటర్ అనుకూలతను తనిఖీ చేస్తున్నప్పుడు F మరియు Pతో సహా సాధారణ కొలతల పట్టికలో చూపబడిన మౌంటు కొలతలు ఉపయోగించబడతాయి. వాల్వ్ పరిమాణం, ఆపరేటింగ్ టార్క్ మరియు సిస్టమ్ అవసరాలకు అనుగుణంగా అవసరమైన యాక్యుయేటర్‌ను ఎంచుకోవాలి.
తనిఖీ లేదా భర్తీ అవసరమైనప్పుడు మూడు-ముక్కల శరీరం అంతర్గత వాల్వ్ భాగాలకు ప్రాప్యతను అందిస్తుంది. స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం మరియు RPTFE సీట్ కాన్ఫిగరేషన్ అనుకూలమైన పారిశ్రామిక మీడియా మరియు ఆపరేటింగ్ పరిస్థితుల కోసం ఎంచుకోవచ్చు.
అప్లికేషన్లు
నీటి శుద్ధి, చమురు మరియు గ్యాస్ సేవ, రసాయన ప్రాసెసింగ్, కంప్రెస్డ్ ఎయిర్, ఎక్విప్‌మెంట్ స్కిడ్‌లు మరియు సాధారణ ప్రక్రియ పైపింగ్‌తో సహా పారిశ్రామిక పైపింగ్ సిస్టమ్‌లలో ద్రవ నియంత్రణకు ఈ వాల్వ్‌ను ఉపయోగించవచ్చు. ఎంపికకు ముందు శరీరం, సీటు మరియు సీల్ మెటీరియల్‌ల నుండి మీడియా అనుకూలతను నిర్ధారించాలి.
ఆటోమేటెడ్ సిస్టమ్‌ల కోసం, యాక్చుయేటర్ కోసం ISO 5211 బేస్‌తో 3PC బాల్ వాల్వ్ 2000WOGని అవసరమైన నియంత్రణ పద్ధతి మరియు ఆపరేటింగ్ టార్క్ ప్రకారం తగిన వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌తో జత చేయవచ్చు.
ఉపయోగం కోసం జాగ్రత్తలు
1. ఇన్‌స్టాలేషన్‌కు ముందు వాల్వ్ ఒత్తిడి మరియు ఉష్ణోగ్రత రేటింగ్‌లు వాస్తవ ఆపరేటింగ్ పరిస్థితులకు అనుకూలంగా ఉన్నాయని నిర్ధారించండి.
2. యాక్యుయేటర్‌ను ఎంచుకునే ముందు యాక్యుయేటర్ మౌంటు కొలతలు మరియు ఇంటర్‌ఫేస్‌ను తనిఖీ చేయండి.
3. పని చేసే మాధ్యమం మరియు ఉష్ణోగ్రత ప్రకారం వాల్వ్ సీటు, సీల్స్ మరియు ఇతర తడిసిన భాగాలను ఎంచుకోండి.
4. వాల్వ్ బాడీ, హ్యాండిల్ మరియు థ్రెడ్ కనెక్షన్‌లపై ప్రభావం లేదా అధిక బాహ్య శక్తిని నివారించండి.
5. ఇన్‌స్టాలేషన్, యాక్యుయేటర్ మౌంటు మరియు నిర్వహణ వర్తించే వాల్వ్ మరియు పైప్‌లైన్ విధానాల ప్రకారం నిర్వహించబడాలి.
షిప్పింగ్ & ప్యాకేజింగ్
కవాటాలు ఎగుమతి రవాణా కోసం ముడతలు పెట్టిన డబ్బాలు మరియు ప్లైవుడ్ కేసులలో ప్యాక్ చేయబడతాయి. వాల్వ్ పరిమాణం, ఆర్డర్ పరిమాణం మరియు రవాణా అవసరాలకు అనుగుణంగా ప్యాకేజింగ్ స్పెసిఫికేషన్‌లను సర్దుబాటు చేయవచ్చు.
తరచుగా అడిగే ప్రశ్నలు
1. యాక్యుయేటర్ కోసం ISO 5211 బేస్‌తో 3PC బాల్ వాల్వ్ 2000WOG గరిష్ట పని ఒత్తిడి ఎంత?
జాబితా చేయబడిన గరిష్ట పీడనం 1975 PSI. వాల్వ్ పరిమాణం, ఉష్ణోగ్రత, మధ్యస్థం మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్ ప్రకారం అనుమతించదగిన పని ఒత్తిడిని నిర్ధారించాలి.
2. ISO 5211 బేస్ యొక్క ప్రయోజనం ఏమిటి?
ISO 5211 బేస్ ప్రామాణికమైన యాక్యుయేటర్ మౌంటు ఇంటర్‌ఫేస్‌ను అందిస్తుంది. ఇన్‌స్టాలేషన్‌కు ముందు వాల్వ్ యొక్క F మరియు P కొలతలకు వ్యతిరేకంగా యాక్యుయేటర్ పరిమాణం మరియు మౌంటు కొలతలు తనిఖీ చేయాలి.
3. వాల్వ్ కోసం ఏ పదార్థాలు ఉపయోగించబడతాయి?
ప్రధాన కాన్ఫిగరేషన్ శరీరం మరియు టోపీ కోసం CF8M, బంతి మరియు కాండం కోసం 316, సీటు కోసం RPTFE మరియు ఇతర జాబితా చేయబడిన భాగాల కోసం PTFE, Viton మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌ను ఉపయోగిస్తుంది.
4. వాల్వ్‌ను న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌లతో ఉపయోగించవచ్చా?
అవును. యాక్యుయేటర్ ఆపరేషన్ కోసం వాల్వ్‌ను కాన్ఫిగర్ చేయవచ్చు. వాల్వ్ పరిమాణం, ఆపరేటింగ్ టార్క్, మౌంటు ఇంటర్‌ఫేస్ మరియు నియంత్రణ అవసరాలకు అనుగుణంగా యాక్యుయేటర్‌ను ఎంచుకోవాలి.
5. ఏ కనెక్షన్ ప్రమాణాలు అందుబాటులో ఉన్నాయి?
జాబితా చేయబడిన కనెక్షన్ ఎంపికలు NPT మరియు BSP థ్రెడ్ ఎండ్‌లు. ఆర్డర్ చేసేటప్పుడు వర్తించే కనెక్షన్ నిర్ధారించబడాలి.
6. ఇతర పదార్థాలను సరఫరా చేయవచ్చా?
అవును. ఇతర పదార్థాలు అభ్యర్థనపై అందుబాటులో ఉంటాయి, అవసరమైన పీడనం, ఉష్ణోగ్రత, మధ్యస్థ మరియు భాగాల కాన్ఫిగరేషన్‌కు లోబడి ఉంటాయి.
