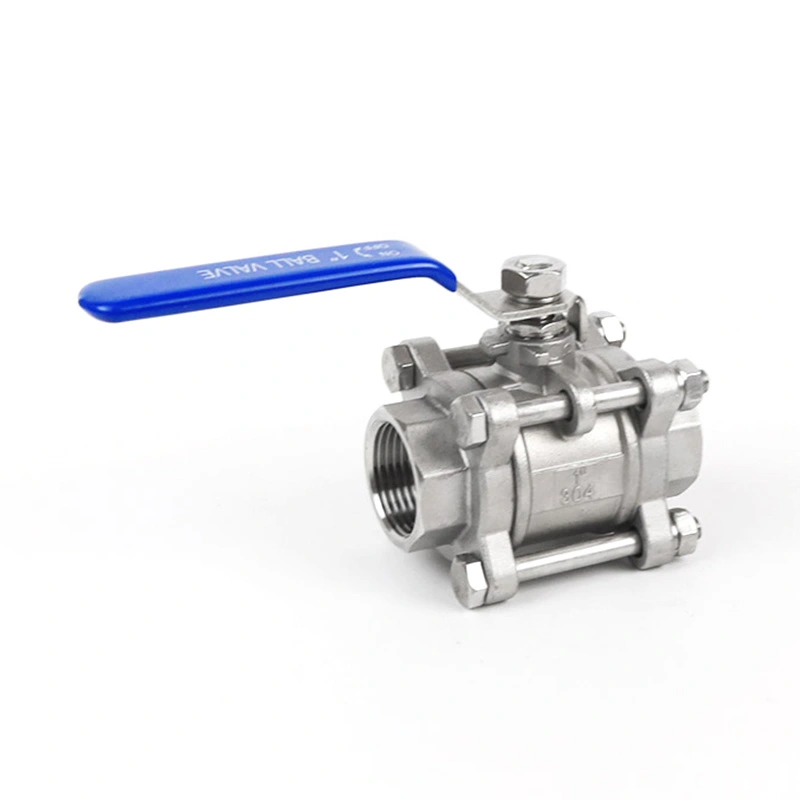

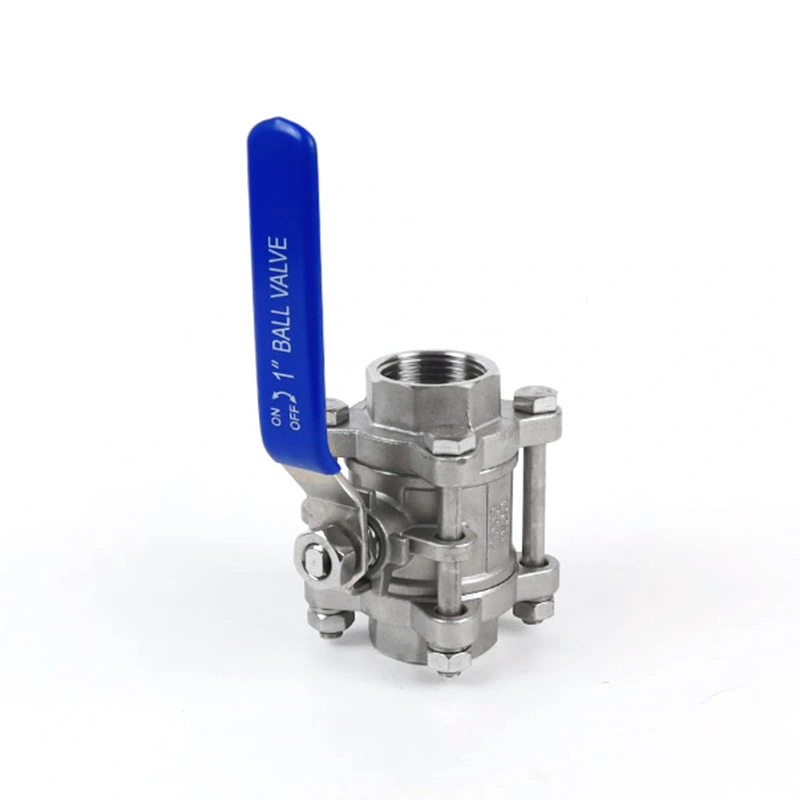

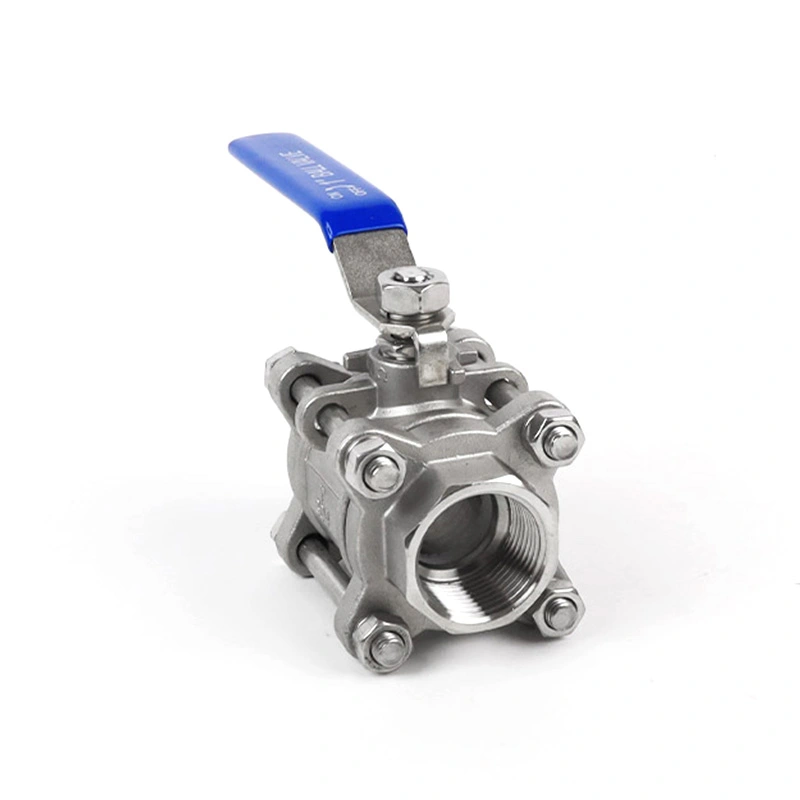

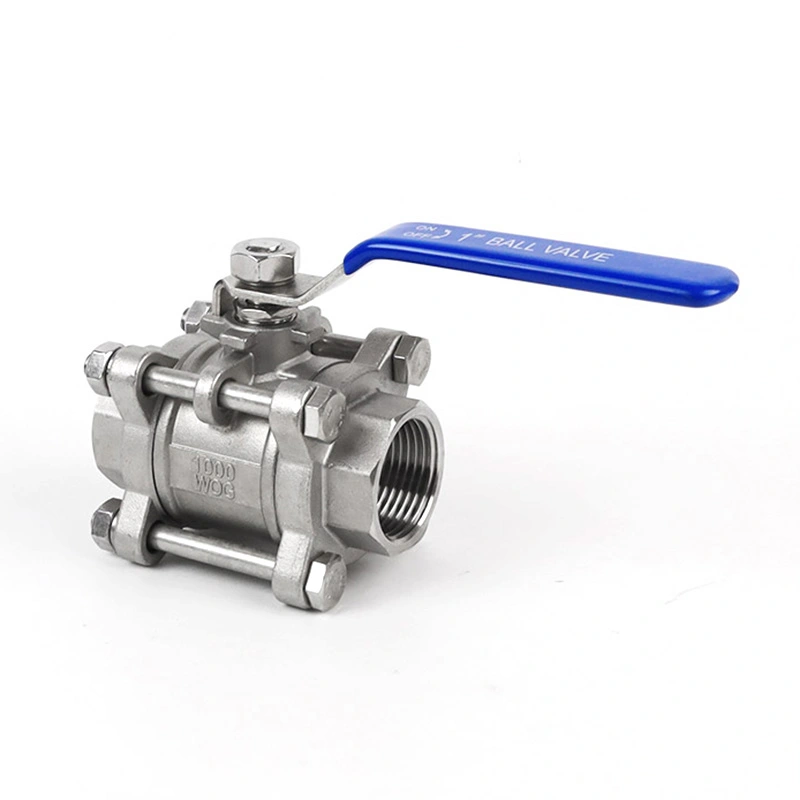

లాకింగ్ పరికరంతో 3PC హెవీ డ్యూటీ బాల్ వాల్వ్

లాకింగ్ పరికరంతో కూడిన షాంగ్‌టై 3PC హెవీ డ్యూటీ బాల్ వాల్వ్ సురక్షితమైన షట్-ఆఫ్ మరియు నియంత్రిత మాన్యువల్ ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక పైప్‌లైన్ సిస్టమ్‌ల కోసం రూపొందించబడింది. మూడు-ముక్కల నిర్మాణం నిర్వహణ కోసం అంతర్గత భాగాలకు ప్రాప్యతను అందిస్తుంది, అయితే లాక్ చేయగల హ్యాండిల్ అనాలోచిత వాల్వ్ ఆపరేషన్‌ను నిరోధించడంలో సహాయపడుతుంది. పని చేసే మాధ్యమం మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా వేర్వేరు సీటు, సీల్, పీడనం మరియు ఉష్ణోగ్రత కాన్ఫిగరేషన్‌లు అందించబడతాయి.

ప్రయోజనాలు

1. హెవీ-డ్యూటీ త్రీ-పీస్ నిర్మాణం

రీన్ఫోర్స్డ్ త్రీ-పీస్ బాడీ పారిశ్రామిక పైప్‌లైన్ సేవ కోసం రూపొందించబడింది, ఇక్కడ బలమైన వాల్వ్ నిర్మాణం అవసరం. మూడు-ముక్కల డిజైన్ పైప్‌లైన్ నుండి మొత్తం వాల్వ్ బాడీని తొలగించకుండా తనిఖీ లేదా నిర్వహణ కోసం వాల్వ్‌ను తెరవడానికి అనుమతిస్తుంది.

2. నియంత్రిత ఆపరేషన్ కోసం లాక్ చేయగల హ్యాండిల్

ఇంటిగ్రేటెడ్ లాకింగ్ పరికరం ఎంచుకున్న వాల్వ్ స్థానంలో హ్యాండిల్‌ను ఉంచడంలో సహాయపడుతుంది మరియు ప్రమాదవశాత్తు లేదా అనధికార ఆపరేషన్ ప్రమాదాన్ని తగ్గిస్తుంది. ఆపరేషన్ లేదా నిర్వహణ సమయంలో వాల్వ్ స్థానాన్ని నియంత్రించాల్సిన పారిశ్రామిక వ్యవస్థల్లో ఈ ఫీచర్ ఉపయోగపడుతుంది.

3. యాంటీ-బ్లోఅవుట్ స్టెమ్ డిజైన్

వాల్వ్ ఒత్తిడిలో ఉన్నప్పుడు కాండం ఎజెక్షన్‌ను నిరోధించడానికి కాండం అంతర్గతంగా ఉంచబడుతుంది. ఈ నిర్మాణం పారిశ్రామిక ఆన్/ఆఫ్ సేవ కోసం అదనపు భద్రతా ఫీచర్‌ను అందిస్తుంది.

4. స్టెయిన్లెస్ స్టీల్ మెటీరియల్ ఎంపికలు

ప్రామాణిక మెటీరియల్ కాన్ఫిగరేషన్‌లో శరీరం, బంతి, కాండం మరియు ఇతర భాగాల కోసం SS316 మరియు SS304 ఎంపికలు ఉన్నాయి. లిస్టెడ్ కాన్ఫిగరేషన్‌లో బాల్ సీట్, ఫ్రిక్షన్ రింగ్ మరియు స్టెమ్ ప్యాకింగ్ కోసం PTFE ఉపయోగించబడుతుంది. మెటీరియల్ ఎంపిక పని మాధ్యమం, పీడనం మరియు ఉష్ణోగ్రతకు సరిపోలాలి.

5. ఒత్తిడి మరియు ఉష్ణోగ్రత సామర్థ్యం

వాల్వ్ CL150 ప్రెజర్ క్లాస్, 540 PSI గరిష్ట పీడనం మరియు జాబితా చేయబడిన కాన్ఫిగరేషన్ ప్రకారం -25℃ నుండి 150℃ వరకు ఉష్ణోగ్రత పరిధితో పేర్కొనబడింది. ఎంపికకు ముందు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత పరిస్థితులకు వ్యతిరేకంగా అసలు అనుమతించదగిన పని ఒత్తిడిని తనిఖీ చేయాలి.

6. ఫ్యాక్టరీ తయారీ మరియు నాణ్యత నియంత్రణ

Shangtai దాని ఫ్యాక్టరీలో వాల్వ్ ఉత్పత్తి, మ్యాచింగ్, అసెంబ్లీ, తనిఖీ మరియు ఒత్తిడి పరీక్షలను నిర్వహిస్తుంది. మెటీరియల్ డాక్యుమెంటేషన్ మరియు వర్తించే CE మరియు ISO 9001 ప్రమాణపత్రాలు ఉత్పత్తి మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా అందించబడతాయి.

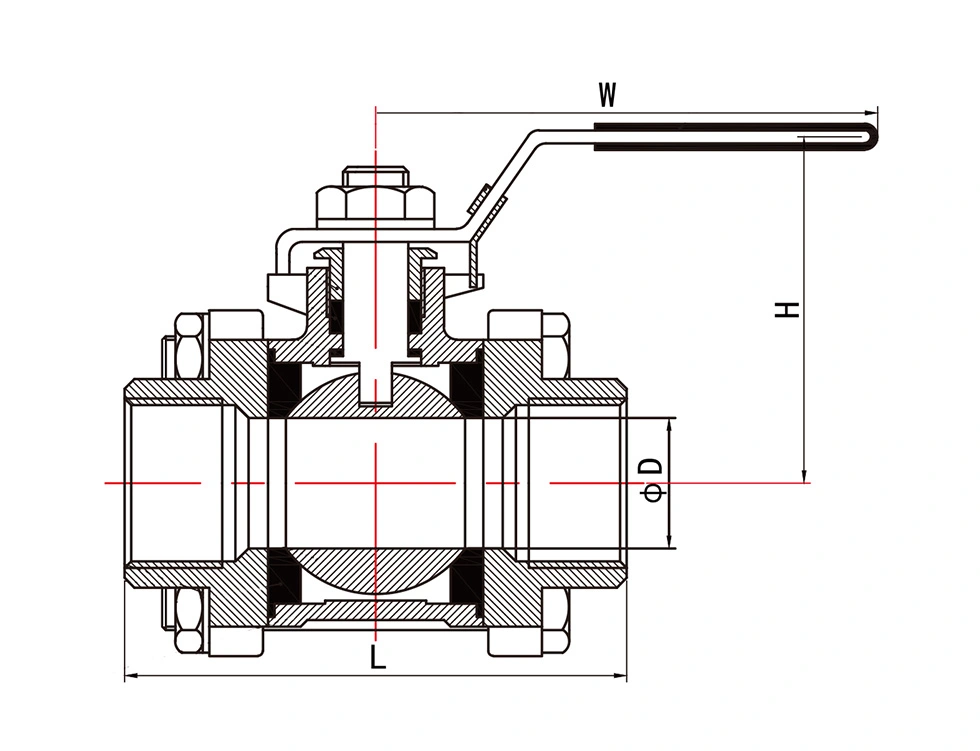

ప్రధాన కొలతలు

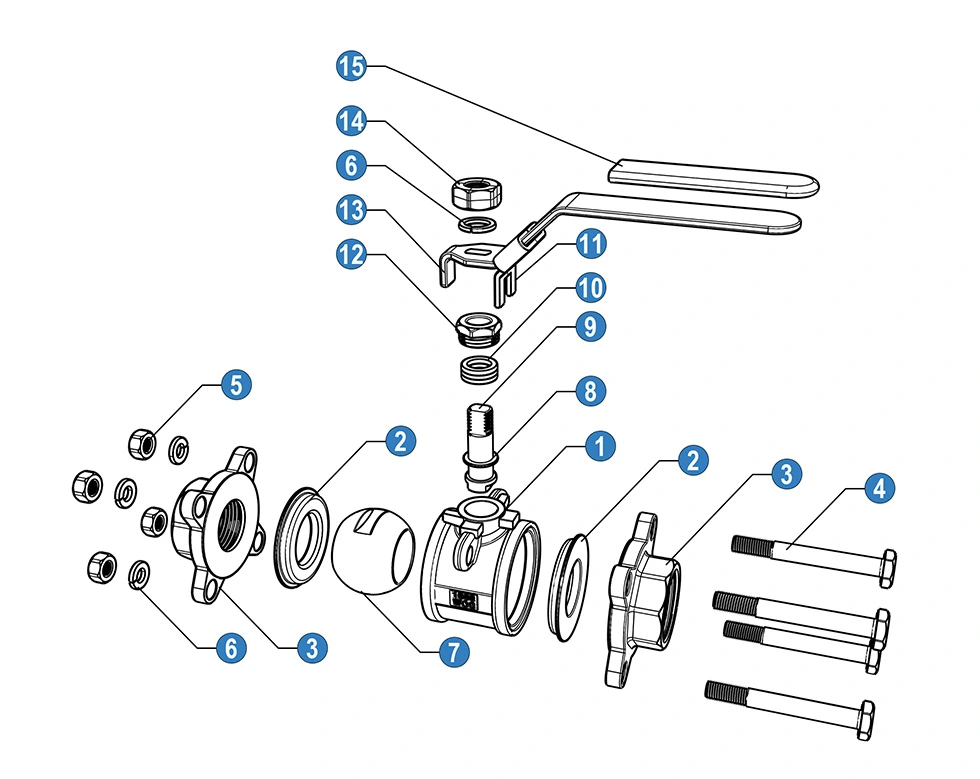

మెటీరియల్స్ మరియు భాగాలు

* N: ANSI B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది

* B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది

సాధారణ కొలతలు

Kv విలువలు

Kv (m3/h) = గంటకు క్యూబిక్ మీటర్‌లో నీటి ప్రవాహం రేటు వాల్వ్ అంతటా 1 బార్ ఒత్తిడి తగ్గుతుంది.

అప్లికేషన్లు

లాకింగ్ పరికరంతో కూడిన 3PC హెవీ డ్యూటీ బాల్ వాల్వ్ పారిశ్రామిక పైప్‌లైన్ మరియు మాన్యువల్ షట్-ఆఫ్ మరియు నియంత్రిత వాల్వ్ ఆపరేషన్ అవసరమయ్యే పరికరాల అనువర్తనాలకు అనుకూలంగా ఉంటుంది, వీటిలో:

చమురు & గ్యాస్

కెమికల్ ప్రాసెసింగ్

పెట్రోకెమికల్ మొక్కలు

నీటి చికిత్స

పవర్ & యుటిలిటీ సిస్టమ్స్

HVAC & ఇండస్ట్రియల్ పైప్‌లైన్‌లు

కంప్రెస్డ్ ఎయిర్ సిస్టమ్స్

మెరైన్ & షిప్ బిల్డింగ్

తరచుగా అడిగే ప్రశ్నలు

1. లాకింగ్ పరికరంతో కూడిన 3PC హెవీ డ్యూటీ బాల్ వాల్వ్ అంటే ఏమిటి?

ఇది పారిశ్రామిక ఆన్/ఆఫ్ సేవ కోసం రూపొందించబడిన మూడు-ముక్కల బాల్ వాల్వ్ మరియు హ్యాండిల్‌పై లాకింగ్ పరికరాన్ని కలిగి ఉంటుంది. మూడు-ముక్కల నిర్మాణం తనిఖీ మరియు నిర్వహణ కోసం అంతర్గత వాల్వ్ భాగాలకు ప్రాప్యతను అనుమతిస్తుంది.

2. లాకింగ్ పరికరం యొక్క ప్రయోజనం ఏమిటి?

లాకింగ్ పరికరం ఎంచుకున్న ఓపెన్ లేదా క్లోజ్డ్ పొజిషన్‌లో హ్యాండిల్‌ను భద్రపరచడంలో సహాయపడుతుంది మరియు సాధారణ సేవ లేదా నిర్వహణ సమయంలో అనాలోచిత వాల్వ్ ఆపరేషన్ యొక్క అవకాశాన్ని తగ్గిస్తుంది.

3. ఈ వాల్వ్ ఏ ఒత్తిడి మరియు ఉష్ణోగ్రతను నిర్వహించగలదు?

జాబితా చేయబడిన కాన్ఫిగరేషన్ CL150 ప్రెజర్ క్లాస్, గరిష్ట పీడనం 540 PSI మరియు ఉష్ణోగ్రత పరిధి -25℃ నుండి 150℃ వరకు ఉంటుంది. వాల్వ్ పరిమాణం, ఉష్ణోగ్రత, మధ్యస్థ మరియు వర్తించే పీడన-ఉష్ణోగ్రత రేటింగ్ ప్రకారం అసలు అనుమతించదగిన పీడనం నిర్ధారించబడాలి.

4. ఏ పదార్థాలు అందుబాటులో ఉన్నాయి?

జాబితా చేయబడిన కాన్ఫిగరేషన్ SS316 మరియు SS304 భాగాలను ఉపయోగిస్తుంది, PTFEతో బాల్ సీట్, రాపిడి రింగ్ మరియు స్టెమ్ ప్యాకింగ్ కోసం ఉపయోగించబడుతుంది. ఆపరేటింగ్ మాధ్యమం మరియు అప్లికేషన్ అవసరాలను బట్టి ఇతర మెటీరియల్ ఎంపికలు అందుబాటులో ఉండవచ్చు.

5. ఏ కనెక్షన్ ప్రమాణాలు అందుబాటులో ఉన్నాయి?

వాల్వ్ NPT మరియు BSP థ్రెడ్ చివరలతో అందుబాటులో ఉంది. NPT థ్రెడ్ ముగింపులు ANSI B 2.1 NPTని అనుసరిస్తాయి, అయితే BSP థ్రెడ్ ముగింపులు సరఫరా చేయబడిన స్పెసిఫికేషన్ ప్రకారం BS21 BSPని అనుసరిస్తాయి.

6. బాల్ వాల్వ్ యొక్క Kv విలువ ఎంత?

Kv గంటకు క్యూబిక్ మీటర్లలో నీటి ప్రవాహం రేటును సూచిస్తుంది, ఇది వాల్వ్ అంతటా 1 బార్ ఒత్తిడి తగ్గుతుంది. వివిధ వాల్వ్ పరిమాణాల కోసం ప్రవాహ సామర్థ్యాన్ని అంచనా వేసేటప్పుడు జాబితా చేయబడిన Kv విలువలను సూచనగా ఉపయోగించవచ్చు.

7. వివిధ అనువర్తనాల కోసం వాల్వ్‌ను అనుకూలీకరించవచ్చా?

అవును. పని చేసే మాధ్యమం మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా షాంగ్‌టై వివిధ శరీరం, సీటు, సీల్, పీడనం, ఉష్ణోగ్రత, కనెక్షన్ మరియు మెటీరియల్ కాన్ఫిగరేషన్‌లను చర్చించగలదు. అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.

8. వాల్వ్ కోసం ఏ ప్రమాణాలు ఉపయోగించబడతాయి?

సరఫరా చేయబడిన స్పెసిఫికేషన్ డిజైన్ మరియు తయారీ మరియు ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌ల కోసం ASME B16.34ని సూచిస్తుంది, అయితే API 598 పరీక్ష మరియు తనిఖీ కోసం ఉపయోగించబడుతుంది. నిర్దిష్ట వాల్వ్ కాన్ఫిగరేషన్ మరియు ఆర్డర్ కోసం వర్తించే ప్రమాణం నిర్ధారించబడాలి.

9. మెటీరియల్ మరియు నాణ్యమైన పత్రాలను అందించవచ్చా?

అవును. ఉత్పత్తి కాన్ఫిగరేషన్ మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా మెటీరియల్ డాక్యుమెంటేషన్ మరియు వర్తించే CE మరియు ISO 9001 సర్టిఫికేట్‌లు అందించబడతాయి.

10. షాంగ్తాయ్ ఒక తయారీదారునా?

అవును. Shangtai వాల్వ్‌ను తయారు చేస్తుంది మరియు చైనాలోని వెన్‌జౌలోని దాని ఫ్యాక్టరీలో ఉత్పత్తి, మ్యాచింగ్, అసెంబ్లీ, తనిఖీ మరియు సంబంధిత సరఫరా ప్రక్రియలను నిర్వహిస్తుంది.
