3PC బాల్ కవాటాలు
3PC లాక్ చేయదగిన బాల్ వాల్వ్
Shangtai 3PC లాక్ చేయగల బాల్ వాల్వ్ లాక్ చేయగల ఆన్/ఆఫ్ కంట్రోల్ అవసరమయ్యే అప్లికేషన్‌ల కోసం తయారు చేయబడింది. ప్రత్యక్ష తయారీదారుగా, నిర్దిష్ట ఆపరేటింగ్ అవసరాలను తీర్చడానికి Shangtai అనుకూలీకరించదగిన ఉష్ణోగ్రత మరియు పీడన భాగాలను అందిస్తుంది. వర్తించే ఉత్పత్తులకు సంబంధించిన మెటీరియల్ డాక్యుమెంటేషన్‌తో పాటు CE మరియు ISO 9001 ప్రమాణపత్రాలు అందుబాటులో ఉన్నాయి.
Shangtai 3PC లాక్ చేయదగిన బాల్ వాల్వ్ సురక్షితమైన మరియు అధిక-పనితీరు గల ద్రవ నియంత్రణ కోసం రూపొందించబడింది. పటిష్టతను కలిగి ఉంది అనధికారిక లేదా ప్రమాదవశాత్తూ ఆపరేషన్‌ను నిరోధించడానికి లాకింగ్ మెకానిజం, ఇది క్లిష్టమైన కోసం అవసరమైన భాగం పారిశ్రామిక భద్రత. పని పరిస్థితులు మారుతున్నాయని మేము అర్థం చేసుకున్నాము; కాబట్టి, మేము సౌకర్యవంతమైన అనుకూలీకరణ ఎంపికలను అందిస్తాము అంతర్గత భాగాల కోసం (సీట్లు మరియు సీల్స్ వంటివి) మీ నిర్దిష్ట ఉష్ణోగ్రత మరియు పీడనాన్ని సరిగ్గా సరిపోల్చడానికి అవసరాలు.
ప్రధాన కొలతలు
| పరిమాణం | 1/4" - 6" |
| ఒత్తిడి తరగతి | CL150 |
| థ్రెడ్ స్టాండర్డ్ | NPT, BSP |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

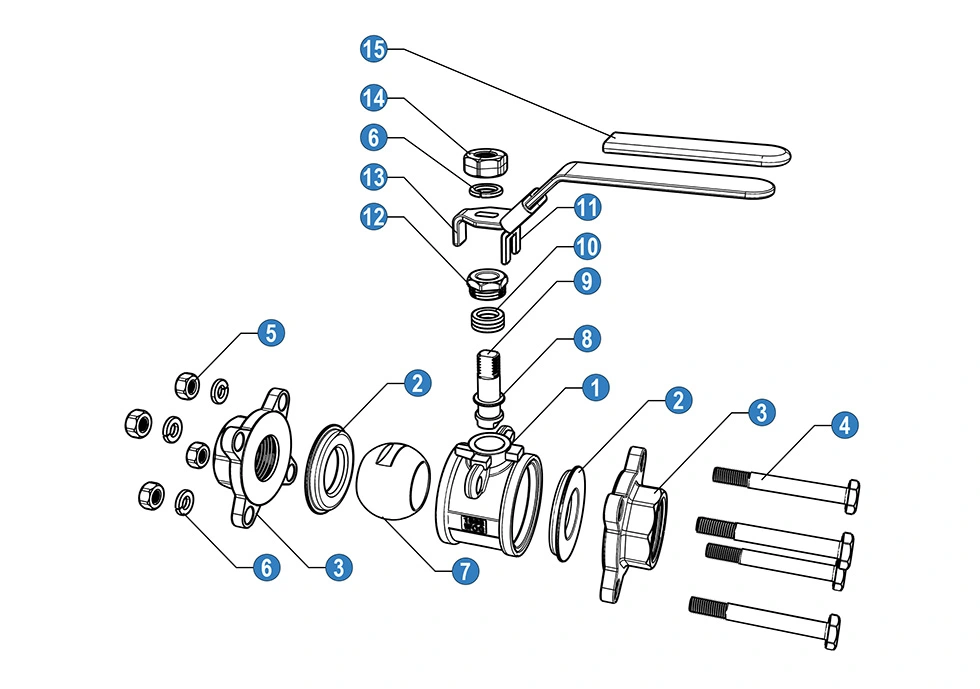

| నం | పేరు | మెటీరియల్(*N/B) | |
| 1 | శరీరం | SS 316 | SS 304 |
| 2 | బాల్ సీటు | PTFE | PTFE |
| 3 | టోపీ | SS 316 | SS 304 |
| 4 | బోల్ట్ | SS 304 | SS 304 |
| 5 | గింజ | SS 304 | SS 304 |
| 6 | వసంతం | SS 304 | SS 304 |
| 7 | బంతి | SS 316 | SS 304 |
| 8 | ఘర్షణ రింగ్ | PTFE | PTFE |
| 9 | కాండం | SS 316 | SS 304 |
| 10 | స్టెమ్ ప్యాకింగ్ | PTFE | PTFE |
| 11 | లాకింగ్ | SS 304 | SS 304 |
| 12 | గ్రంథి | SS 316 | SS 304 |
| 13 | హ్యాండిల్ | SS | SS |
| 14 | గింజ | SS 304 | SS 304 |
| 15 | హ్యాండిల్ | PVC | PVC |
* N: ANSI B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది
* B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది
సాధారణ కొలతలు:
| పరిమాణం | D (మిమీ) | W (మిమీ) | H (మిమీ) | L(మిమీ) | బరువు (కిలోలు) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/4" | 32 | 128 | 75 | 95 | 1.28 |
| 1 1/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 1/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
Kv విలువలు
Kv (m3/h) = గంటకు క్యూబిక్ మీటర్‌లో నీటి ప్రవాహం రేటు వాల్వ్ అంతటా 1 బార్ ఒత్తిడి తగ్గుతుంది.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 106 | 110 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
షాంగ్‌టైని ఎందుకు ఎంచుకోవాలి?
1. సులభమైన నిర్వహణ కోసం సుపీరియర్ 3 పీస్ డిజైన్
స్టాండర్డ్ 1 పీస్ లేదా 2 పీస్ వాల్వ్‌ల మాదిరిగా కాకుండా, మా 3 పీస్ స్ట్రక్చర్ సెంటర్ బాడీని సులభంగా బయటకు వెళ్లేలా చేస్తుంది. దీని అర్థం మీరు అంతర్గత ముద్రలను భర్తీ చేయవచ్చు మరియు పైప్‌లైన్ నుండి మొత్తం వాల్వ్‌ను తొలగించకుండా సాధారణ నిర్వహణను నిర్వహించవచ్చు, సిస్టమ్ డౌన్‌టైమ్ మరియు లేబర్ ఖర్చులను గణనీయంగా తగ్గించడం.
2. రాజీపడని నాణ్యత నియంత్రణ
మా కఠినమైన తనిఖీ ప్రమాణాల ద్వారా మేము మార్కెట్‌లో ప్రత్యేకంగా నిలుస్తాము. Shangtai గర్వంగా ISO9001 మరియు CE సర్టిఫికేట్ పొందింది. సగటు మార్కెట్ ప్రత్యామ్నాయాలతో పోలిస్తే, మా వాల్వ్‌లు కఠినమైన ఒత్తిడి మరియు లీక్ టెస్టింగ్‌కు లోనవుతాయి. మేము పూర్తిగా అందిస్తాము ప్రతి ఆర్డర్‌తో మెటీరియల్ టెస్ట్ రిపోర్ట్‌లు (MTRలు), మీ ప్రాజెక్ట్‌లకు 100% పారదర్శకత మరియు విశ్వసనీయతను నిర్ధారిస్తుంది.
3. ట్రూ సోర్స్ ఫ్యాక్టరీ: బ్యాలెన్సింగ్ ఖర్చు మరియు నాణ్యత
మేము అసెంబ్లీ వర్క్‌షాప్ లేదా ట్రేడింగ్ కంపెనీ కాదు. షాంగ్తాయ్ మొత్తం తయారీ ప్రక్రియను కలిగి ఉంది-రఫ్ నుండి తారాగణం ఖచ్చితమైన మ్యాచింగ్ మరియు చివరి అసెంబ్లీ-అన్నీ మా స్వంత సదుపాయంలో ఉన్నాయి. ఈ మొత్తం సరఫరా గొలుసు నియంత్రణను తొలగిస్తుంది మిడిల్‌మ్యాన్ మార్కప్‌లు, అధిక పోటీ ధరలకు ప్రీమియం ఇండస్ట్రియల్-గ్రేడ్ వాల్వ్‌లను అందించడానికి మాకు అనుమతిస్తాయి.
తరచుగా అడిగే ప్రశ్నలు
1. 3PC లాక్ చేయగల బాల్ వాల్వ్ అంటే ఏమిటి?
3PC లాక్ చేయదగిన బాల్ వాల్వ్ అనేది మూడు-ముక్కల బాల్ వాల్వ్, ఇది లాకింగ్ హ్యాండిల్‌తో అనాలోచితంగా నిరోధించడంలో సహాయపడటానికి రూపొందించబడింది. వాల్వ్ ఆపరేషన్. మూడు-ముక్కల శరీరం తనిఖీ మరియు అంతర్గత భాగాలను సులభంగా యాక్సెస్ చేయడానికి అనుమతిస్తుంది నిర్వహణ.
2. లాకింగ్ హ్యాండిల్ యొక్క ప్రయోజనం ఏమిటి?
లాకింగ్ హ్యాండిల్‌ను ఎంచుకున్న వాల్వ్ పొజిషన్‌లో భద్రపరచవచ్చు, ప్రమాదవశాత్తూ తెరుచుకునే ప్రమాదాన్ని తగ్గించడంలో సహాయపడుతుంది లేదా ఆపరేషన్, నిర్వహణ లేదా పరికరాలు సర్వీసింగ్ సమయంలో మూసివేయడం.
3. ఈ బాల్ వాల్వ్ కోసం ఏ పదార్థాలు అందుబాటులో ఉన్నాయి?
వాల్వ్ మోడల్ మరియు అప్లికేషన్ ఆధారంగా స్టెయిన్‌లెస్ స్టీల్ మరియు కార్బన్ స్టీల్ వంటి సాధారణ మెటీరియల్ ఎంపికలు ఉన్నాయి అవసరాలు. పని ఉష్ణోగ్రత మరియు మీడియం ప్రకారం సీటు మరియు సీల్ పదార్థాలను కూడా ఎంచుకోవచ్చు.
4. వాల్వ్‌ను ఏ మీడియాతో ఉపయోగించవచ్చు?
వాల్వ్ అనుకూలమైన నీరు, చమురు, వాయువు, సంపీడన వాయువు మరియు పారిశ్రామిక ద్రవాల కోసం ఉపయోగించవచ్చు. తినివేయు కోసం రసాయనాలు, అధిక-ఉష్ణోగ్రత మీడియా లేదా ఇతర ప్రత్యేక ద్రవాలు, పదార్థం మరియు సీల్ అనుకూలత నిర్ధారించబడాలి ఎంపికకు ముందు.
5. ఇది ఏ ఒత్తిడి మరియు ఉష్ణోగ్రత పరిధిని నిర్వహించగలదు?
వర్తించే ఒత్తిడి మరియు ఉష్ణోగ్రత పరిధి వాల్వ్ పరిమాణం, శరీర పదార్థం, సీటు పదార్థం, కనెక్షన్‌పై ఆధారపడి ఉంటుంది రకం మరియు నిర్దిష్ట కాన్ఫిగరేషన్. అసలు ఆపరేటింగ్ పరిస్థితులు ఉత్పత్తికి వ్యతిరేకంగా తనిఖీ చేయాలి ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్.
6. వాల్వ్‌ను వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్‌తో ఉపయోగించవచ్చా?
అవును. వాల్వ్ కాన్ఫిగరేషన్‌పై ఆధారపడి, స్వయంచాలక ఆన్/ఆఫ్ నియంత్రణ కోసం వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్లను ఉపయోగించవచ్చు. యాక్చుయేటర్ మౌంటు ఇంటర్‌ఫేస్ మరియు అవసరమైన ఆపరేటింగ్ టార్క్ అసెంబ్లీకి ముందు నిర్ధారించబడాలి.
