3PC బాల్ కవాటాలు

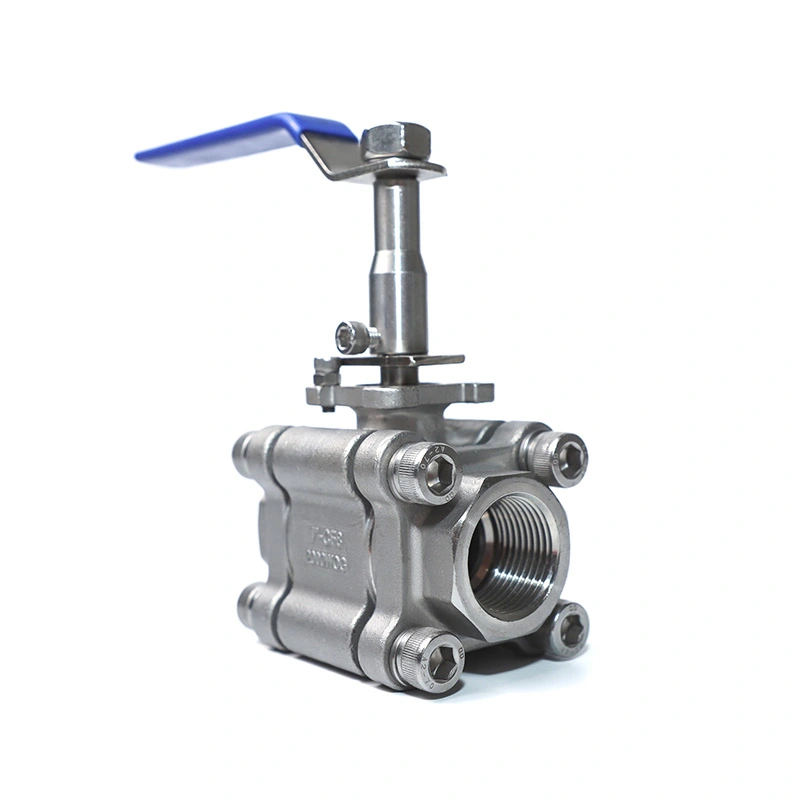

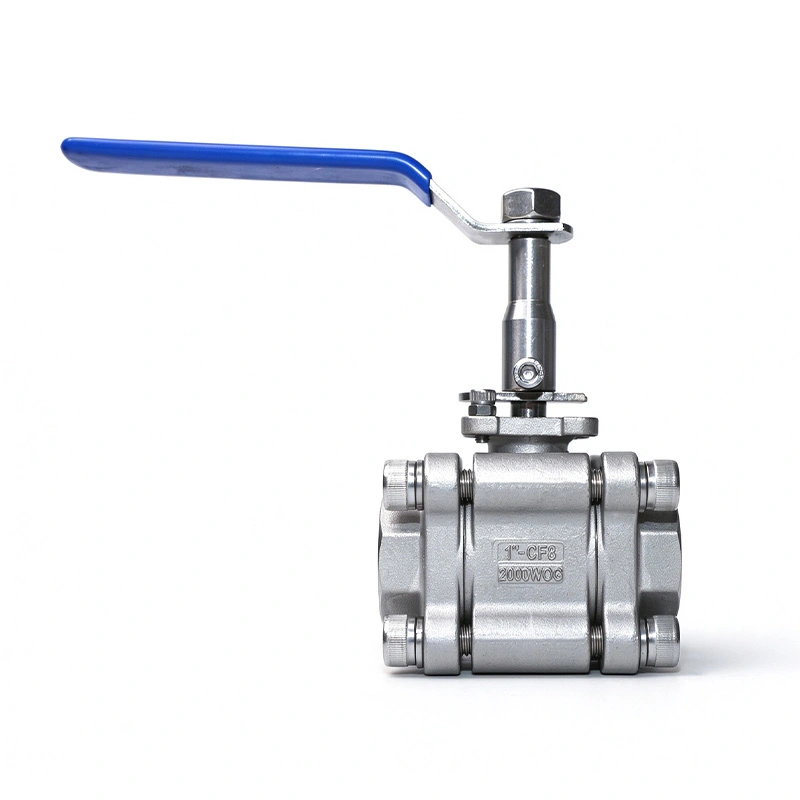

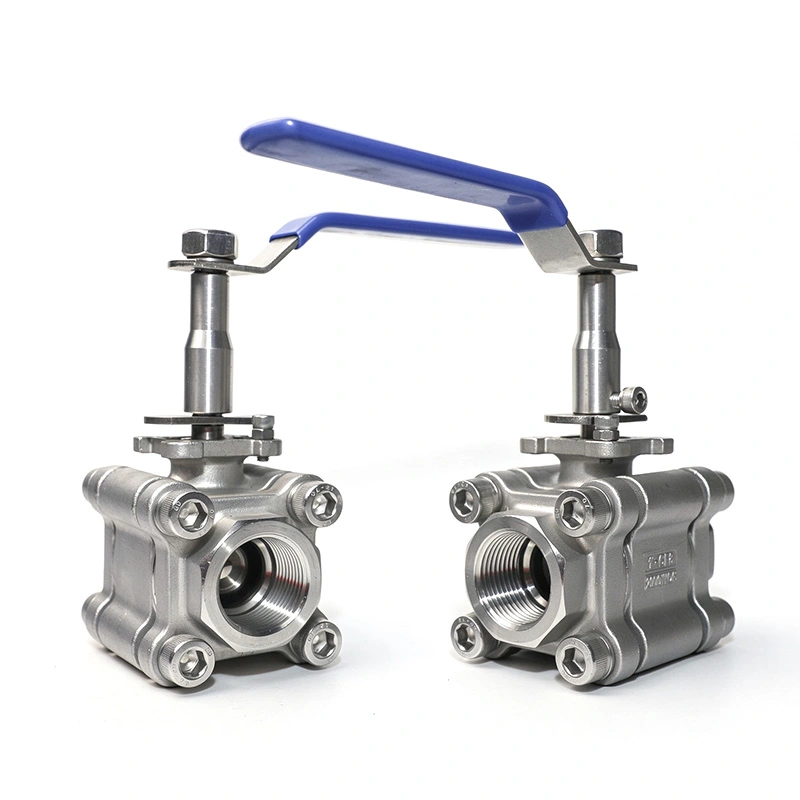

3PC స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ 2000WOG విస్తరించిన కాండం
Shangtai 3PC స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ 2000WOG ఎక్స్‌టెండెడ్ స్టెమ్ ఇన్సులేటెడ్ పైప్‌లైన్‌లు, బరీడ్ ఇన్‌స్టాలేషన్‌లు మరియు పొడిగించిన కాండం అవసరమయ్యే ఇతర అప్లికేషన్‌ల కోసం రూపొందించబడింది. 2000WOG రేటింగ్ అధిక పీడన ద్రవ నియంత్రణకు అనుకూలంగా ఉంటుంది. దీని మూడు-ముక్కల నిర్మాణం తనిఖీ మరియు ముద్ర భర్తీ కోసం సులభంగా వేరుచేయడానికి అనుమతిస్తుంది. మెటీరియల్ పరీక్ష నివేదికలు అందుబాటులో ఉన్నాయి, ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా ఒత్తిడి మరియు ఉష్ణోగ్రత-నిరోధక భాగాలు అందించబడతాయి.
3PC స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ 2000WOG ఎక్స్‌టెండెడ్ స్టెమ్ ఇన్సులేటెడ్ పైప్‌లైన్‌లు, ఖననం చేయబడిన ఇన్‌స్టాలేషన్‌లు మరియు వాల్వ్ ఆపరేటింగ్ పాయింట్‌ని పొడిగించాల్సిన ఇతర అప్లికేషన్లు. వాల్వ్ 316 స్టెయిన్లెస్ స్టీల్‌ను కలిగి ఉంది శరీరం, బంతి మరియు కాండం, మూడు ముక్కల నిర్మాణం మరియు NPT లేదా BSP థ్రెడ్ కనెక్షన్లు. విస్తరించిన కాండం అనుమతిస్తుంది పైప్లైన్ యొక్క ఇన్సులేట్ లేదా ఖననం చేయబడిన విభాగం నుండి దూరంగా నిర్వహించబడే వాల్వ్.
ప్రధాన కొలతలు
| పరిమాణం | 1/4inch - 6inch |
| ఒత్తిడి తరగతి | CL800 |
| థ్రెడ్ స్టాండర్డ్ | NPT, BSP |
| గరిష్ట ఒత్తిడి | 1975PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ISO 17292/API608 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

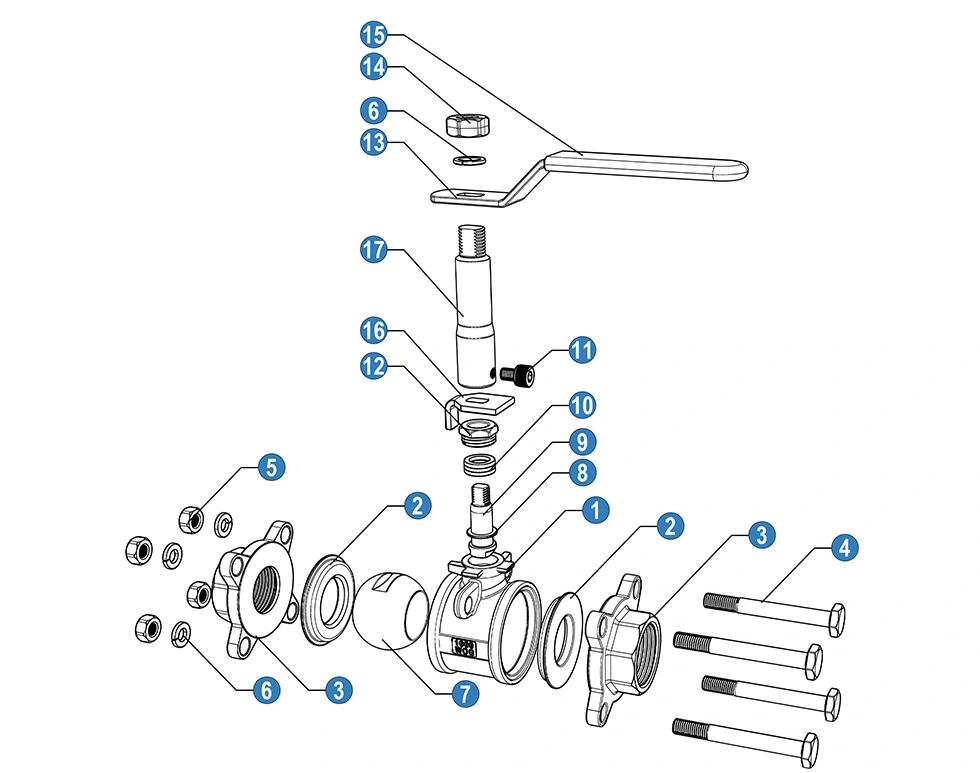

| నం | పేరు | మెటీరియల్(*N/B) - | మెటీరియల్(*N/B) - |
| 1 | శరీరం | SS 316 | SS 304 |
| 2 | బాల్ సీటు | PTFE | PTFE |
| 3 | టోపీ | SS 316 | SS 304 |
| 4 | బోల్ట్ | SS 304 | SS 304 |
| 5 | గింజ | SS 304 | SS 304 |
| 6 | స్ప్రింగ్ వాషర్ | SS 304 | SS 304 |
| 7 | బంతి | SS 316 | SS 304 |
| 8 | ఘర్షణ రింగ్ | PTFE | PTFE |
| 9 | కాండం | SS 316 | SS 304 |
| 10 | స్టెమ్ ప్యాకింగ్ | PTFE | PTFE |
| 11 | బోల్ట్ | SS 304 | SS 304 |
| 12 | గ్రంథి | SS 316 | SS 304 |
| 13 | హ్యాండిల్ | SS | SS |
| 14 | గింజ | SS 304 | SS 304 |
| 15 | హ్యాండిల్ స్లీవ్ | PVC | PVC |
| 16 | Lock plate | SS 304 | SS 304 |
| 17 | విస్తరించిన వాల్వ్ స్టెమ్ | SS 316 | SS 304 |

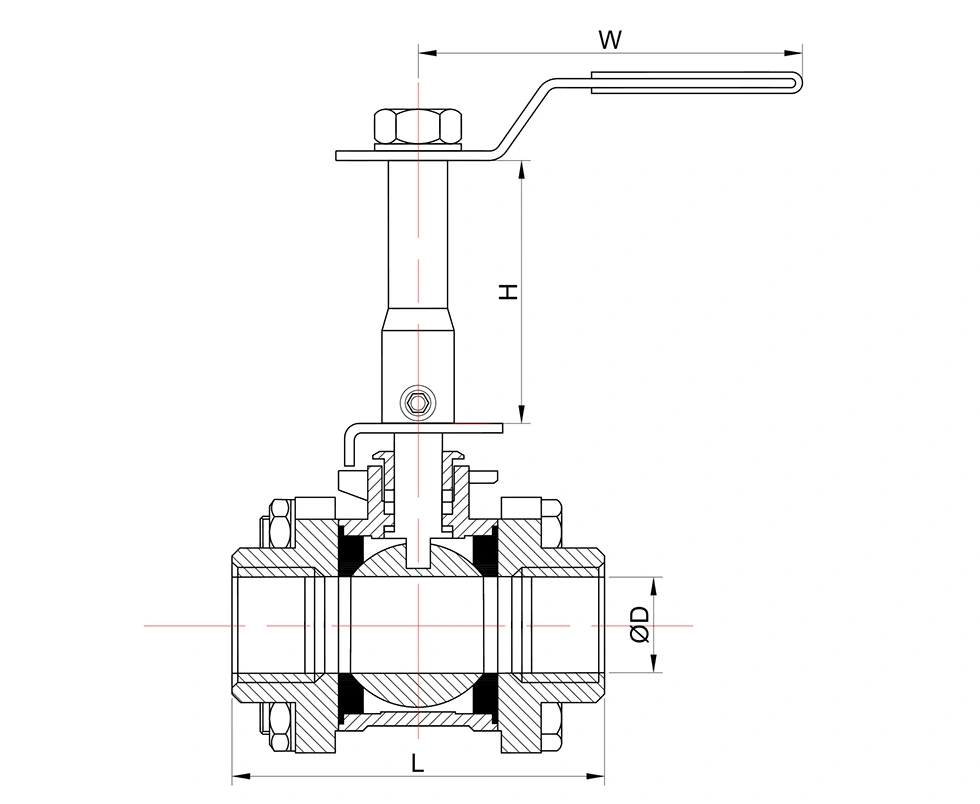

సాధారణ కొలతలు:
| పరిమాణం | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
కీ ఫీచర్లు
1. ఇన్సులేటెడ్ మరియు బరీడ్ పైప్‌లైన్‌ల కోసం విస్తరించిన కాండం
విస్తరించిన కాండం పైప్లైన్ కనెక్షన్ ప్రాంతం నుండి పైన లేదా దూరంగా ఆపరేటింగ్ పాయింట్‌ను ఉంచుతుంది. ఈ కాన్ఫిగరేషన్ పైపు ఇన్సులేషన్, అండర్‌గ్రౌండ్ ఇన్‌స్టాలేషన్ లేదా పరిమిత యాక్సెస్ స్టాండర్డ్ కాండం ఆపరేట్ చేయడం కష్టతరం చేసే చోట ఉపయోగపడుతుంది. కాండం ఒత్తిడి సేవ కోసం యాంటీ-బ్లోఅవుట్ నిర్మాణాన్ని కూడా ఉపయోగిస్తుంది.
2. 316 స్టెయిన్లెస్ స్టీల్ నిర్మాణం
శరీరం ASTM A351 CF8M స్టెయిన్లెస్ స్టీల్‌తో తయారు చేయబడింది, అయితే బంతి మరియు కాండం ASTM A182 F316ని ఉపయోగిస్తాయి. ఈ పదార్థాలు అనుకూలమైన నీరు, చమురు, వాయువు మరియు పారిశ్రామిక ద్రవ అనువర్తనాలకు తుప్పు నిరోధకతను అందిస్తాయి. RPTFE సీటు జాబితా చేయబడిన ఉష్ణోగ్రత పరిధి మరియు సేవా పరిస్థితుల కోసం పేర్కొనబడింది.
3. మూడు ముక్కల శరీరం
మూడు-ముక్కల శరీరం తనిఖీ మరియు నిర్వహణ కోసం అంతర్గత భాగాలకు ప్రాప్యతను అనుమతిస్తుంది. వాల్వ్ కావచ్చు సీటు, సీల్స్ లేదా ఇతర అంతర్గత భాగాలను తనిఖీ చేయడానికి లేదా భర్తీ చేయడానికి అవసరమైనప్పుడు విడదీయబడుతుంది, ఇది ఉపయోగపడుతుంది వ్యవస్థాపించిన పైప్లైన్ వ్యవస్థల నిర్వహణ.
4. 2000WOG ప్రెజర్ రేటింగ్
3PC స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ 2000WOG ఎక్స్‌టెండెడ్ స్టెమ్ అధిక-పీడన ఆన్-ఆఫ్ ఫ్లూయిడ్ నియంత్రణ కోసం పేర్కొనబడింది, ఉత్పత్తి డేటాలో జాబితా చేయబడిన 1975 PSI గరిష్ట పీడనం. వర్తించే పని ఒత్తిడిని నిర్ధారించాలి వాల్వ్ పరిమాణం, ఉష్ణోగ్రత, మీడియం మరియు సంబంధిత ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్ ప్రకారం.
ప్రమాణాలు మరియు నాణ్యత నియంత్రణ
ISO 17292/API 608 అవసరాలకు అనుగుణంగా వాల్వ్ తయారు చేయబడింది, పీడన-ఉష్ణోగ్రత రేటింగ్‌లు సూచించబడతాయి ASME B16.34కి మరియు API 598 ప్రకారం పరీక్ష మరియు తనిఖీ. ఉత్పత్తి తనిఖీ ఇన్‌కమింగ్ మెటీరియల్‌ని కలిగి ఉంటుంది తనిఖీలు, ఒత్తిడి పరీక్ష, సీలింగ్ పరీక్షలు మరియు పూర్తయిన వాల్వ్ తనిఖీ.
ISO 9001 మరియు CE డాక్యుమెంటేషన్ వర్తించే వాల్వ్ కాన్ఫిగరేషన్‌ల కోసం అందుబాటులో ఉన్నాయి. మెటీరియల్ పరీక్ష నివేదికలు కూడా కావచ్చు ఆర్డర్ మరియు డాక్యుమెంటేషన్ అవసరాలకు అనుగుణంగా అందించబడింది.
అప్లికేషన్లు
3PC స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ 2000WOG ఎక్స్‌టెండెడ్ స్టెమ్‌ను పైప్లైన్ సిస్టమ్స్‌లో వాల్వ్ పొడిగించినప్పుడు ఉపయోగించవచ్చు. ఇన్సులేటెడ్ ప్రాసెస్ లైన్లు, పూడ్చిపెట్టిన పైప్‌లైన్‌లు, నీటి శుద్ధి, చమురు మరియు వాయువు వ్యవస్థలతో సహా ఆపరేషన్ అవసరం, రసాయన ప్రాసెసింగ్ మరియు సాధారణ పారిశ్రామిక ద్రవ నియంత్రణ.
ఎంపికకు ముందు, పైప్లైన్ మీడియం, ఆపరేటింగ్ ప్రెజర్, ఉష్ణోగ్రత, కనెక్షన్ ప్రమాణం మరియు అందుబాటులో ఉన్నవాటిని తనిఖీ చేయండి సంస్థాపన స్థలం. శరీరం, బంతి, కాండం మరియు సీటుకు కూడా మెటీరియల్ అనుకూలత నిర్ధారించబడాలి.
తరచుగా అడిగే ప్రశ్నలు
1. పొడిగించిన కాండం దేనికి ఉపయోగించబడుతుంది?
విస్తరించిన కాండం ఇన్సులేటెడ్ పైప్‌లైన్‌లు, ఖననం చేయబడిన సంస్థాపనలు మరియు వాల్వ్ ఉన్న ఇతర ప్రదేశాల కోసం ఉపయోగించబడుతుంది. ఆపరేటింగ్ పాయింట్ పైప్లైన్ కనెక్షన్ నుండి దూరంగా ఉంచాలి. ఇది లేకుండా వాల్వ్ యాక్సెస్ అందిస్తుంది చుట్టుపక్కల ఇన్సులేషన్ తొలగించడం లేదా ఖననం చేయబడిన పైప్లైన్ విభాగాన్ని బహిర్గతం చేయడం.
2. వాల్వ్ కోసం ఏ పదార్థాలు ఉపయోగించబడతాయి?
శరీరం ASTM A351 CF8M (316), బంతి మరియు కాండం ASTM A182 F316. ప్రామాణిక సీటు RPTFE (PTFE+15%fv). అవసరమైన సేవా పరిస్థితుల ప్రకారం ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.
3. వాల్వ్ ఏ ఒత్తిడి మరియు ఉష్ణోగ్రత పరిధికి మద్దతు ఇస్తుంది?
ఉత్పత్తి డేటా గరిష్ట పీడనం 1975 PSI మరియు ఉష్ణోగ్రత పరిధి -25℃ నుండి 150℃ వరకు ఉంటుంది. అసలు అనుమతించదగినది పీడనం వాల్వ్ పరిమాణం, ఉష్ణోగ్రత, మధ్యస్థం మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటుంది.
4. ఏ థ్రెడ్ కనెక్షన్లు అందుబాటులో ఉన్నాయి?
ప్రామాణిక థ్రెడ్ కనెక్షన్లు NPT మరియు BSP. ఇతర కనెక్షన్ అవసరాలు ప్రకారం చర్చించవచ్చు పైప్లైన్ వివరణ.
5. మెటీరియల్ మరియు సీలింగ్ భాగాలను అనుకూలీకరించవచ్చా?
అవును. ఇతర శరీరం, బంతి, కాండం, సీటు మరియు సీలింగ్ పదార్థాలు ఆపరేటింగ్ మాధ్యమం, ఒత్తిడి ప్రకారం సరఫరా చేయబడతాయి మరియు ఉష్ణోగ్రత అవసరాలు.
6. ఏ పత్రాలు అందుబాటులో ఉన్నాయి?
వర్తించే ఉత్పత్తి డాక్యుమెంటేషన్‌లో మెటీరియల్ పరీక్ష నివేదికలు, తనిఖీ రికార్డులు మరియు ISO 9001 లేదా CE ఉంటాయి సంబంధిత వాల్వ్ కాన్ఫిగరేషన్ కోసం డాక్యుమెంటేషన్.
7. ఎగుమతి కోసం వాల్వ్ ఎలా ప్యాక్ చేయబడింది?
కవాటాలు ఎగుమతి రవాణా కోసం ముడతలు పెట్టిన డబ్బాలు మరియు ప్లైవుడ్ కేసులలో ప్యాక్ చేయబడతాయి. ప్యాకేజింగ్ సర్దుబాటు చేయవచ్చు వాల్వ్ పరిమాణం, ఆర్డర్ పరిమాణం మరియు రవాణా అవసరాలు ప్రకారం.
