త్రీ వే బాల్ వాల్వ్ L పోర్ట్ పారిశ్రామిక పైపింగ్ సిస్టమ్‌లో ఫ్లో నియంత్రణను ఎలా మెరుగుపరుస్తుంది

షాంగ్తాయ్a అందిస్తుందిత్రీ వే బాల్ వాల్వ్ L పోర్ట్పారిశ్రామిక పైపింగ్ వ్యవస్థలలో విశ్వసనీయ ప్రవాహ మార్పిడి కోసం రూపొందించబడింది. త్రీ-పీస్ బాడీ, ఎక్స్‌టెండెడ్ బట్-వెల్డ్ ఎండ్‌లు మరియు స్టెయిన్‌లెస్ స్టీల్ నిర్మాణ ఎంపికలతో, ఈ వాల్వ్ ఇంజనీర్‌లకు ఫ్లూయిడ్ రూటింగ్‌ను నిర్వహించడంలో, పైప్‌లైన్ లేఅవుట్‌లను సరళీకృతం చేయడంలో మరియు డిమాండ్ ఉన్న ఆపరేటింగ్ పరిస్థితులలో నిర్వహణను ప్లాన్ చేయడంలో సహాయపడుతుంది.

L-పోర్ట్ కాన్ఫిగరేషన్‌తో మూడు-మార్గం బాల్ వాల్వ్ రెండు కనెక్ట్ చేయబడిన పైప్‌లైన్ శాఖల మధ్య ద్రవాన్ని దారి మళ్లించడానికి రూపొందించబడింది. ప్రత్యేకంగా తయారు చేయబడిన దాని బంతి L-ఆకారపు మార్గాన్ని సృష్టిస్తుంది, ఇది హ్యాండిల్ తిరిగేటప్పుడు ఎంచుకున్న పోర్ట్‌లతో సమలేఖనం చేస్తుంది. T-పోర్ట్ డిజైన్ వలె కాకుండా, దాని కాన్ఫిగరేషన్‌పై ఆధారపడి బహుళ పోర్ట్‌లను ఏకకాలంలో కనెక్ట్ చేయగలదు, L-పోర్ట్ వాల్వ్ ప్రాథమికంగా ఫ్లో డైవర్షన్ మరియు సోర్స్ ఎంపిక కోసం ఉపయోగించబడుతుంది. సరైన వాల్వ్‌ను ఎంచుకోవడానికి పోర్ట్ ఓరియంటేషన్, బాడీ మెటీరియల్స్, సీటు అనుకూలత, ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు మరియు కనెక్షన్ ప్రమాణాలపై శ్రద్ధ అవసరం. ఈ గైడ్ పని సూత్రం, కీలక ప్రయోజనాలు, పారిశ్రామిక అనువర్తనాలు మరియు L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్‌ల కొనుగోలు పరిగణనలను వివరిస్తుంది, ఇంజనీర్లు, నిర్వహణ బృందాలు మరియు పారిశ్రామిక కొనుగోలుదారులు సమాచార నిర్ణయాలు తీసుకోవడంలో సహాయపడతాయి.

విషయ సూచిక

• త్రీ వే బాల్ వాల్వ్ ఎల్ పోర్ట్ అంటే ఏమిటి?
• L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్ ఎలా పని చేస్తుంది?
• ఎల్-పోర్ట్ వర్సెస్ టి-పోర్ట్: తేడా ఏమిటి?
• ప్రధాన ప్రయోజనాలు ఏమిటి?
• ఎల్-పోర్ట్ బాల్ వాల్వ్‌లు ఎక్కడ ఉపయోగించబడతాయి?
• సరైన వాల్వ్‌ను ఎలా ఎంచుకోవాలి
• సమీక్షించవలసిన సాంకేతిక లక్షణాలు
• సంస్థాపన మరియు నిర్వహణ సిఫార్సులు
• తరచుగా అడిగే ప్రశ్నలు
• ముగింపు: సరైన ప్రవాహ నియంత్రణ నిర్ణయం తీసుకోవడం

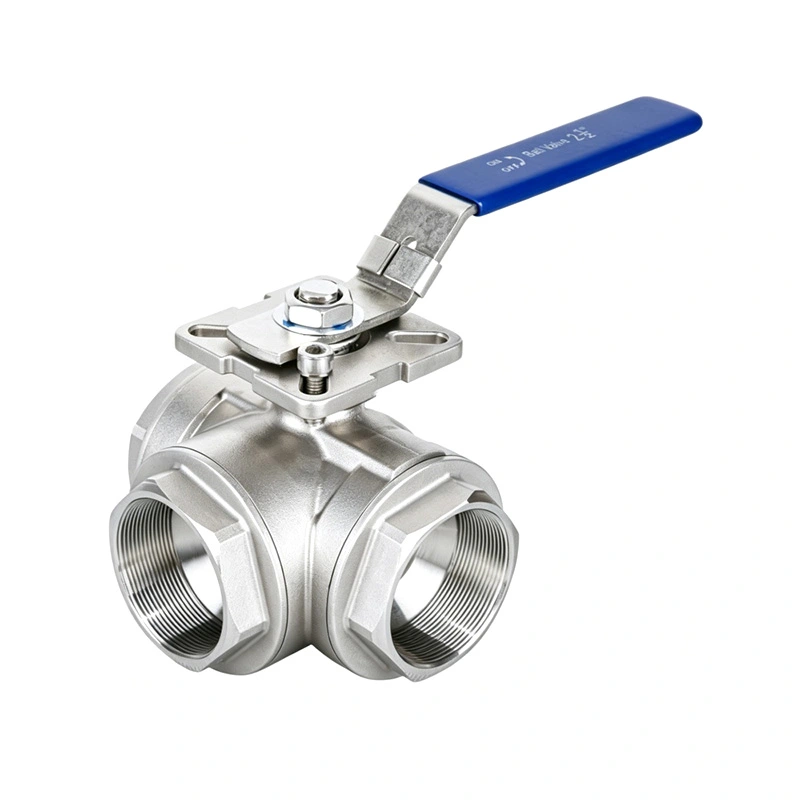

త్రీ వే బాల్ వాల్వ్ ఎల్ పోర్ట్ అంటే ఏమిటి?

త్రీ-వే బాల్ వాల్వ్ అనేది మూడు పోర్ట్‌లు మరియు దాని శరీరం లోపల తిరిగే బంతితో కూడిన యాంత్రిక ప్రవాహ-నియంత్రణ పరికరం. వాల్వ్ ఆపరేట్ చేయబడినప్పుడు ఏ పోర్ట్‌లు కమ్యూనికేట్ చేయాలో అంతర్గత మార్గం నిర్ణయిస్తుంది. L-పోర్ట్ కాన్ఫిగరేషన్‌లో, పాసేజ్ L అక్షరాన్ని పోలి ఉంటుంది, వాల్వ్ ఎంచుకున్న కనెక్షన్‌ల మధ్య ప్రత్యక్ష ద్రవాన్ని అనుమతిస్తుంది.

ఉదాహరణకు, పైప్‌లైన్‌లో ఒక సాధారణ కనెక్షన్ మరియు రెండు ప్రత్యామ్నాయ అవుట్‌లెట్‌లు ఉండవచ్చు. వాల్వ్ ఇన్‌కమింగ్ ఫ్లూయిడ్‌ను మొదటి అవుట్‌లెట్ వైపు మళ్లించగలదు లేదా అంతర్గత మార్గం మరియు హ్యాండిల్ పొజిషన్‌ను బట్టి రెండవ అవుట్‌లెట్‌కి మార్చగలదు. వాల్వ్ రూపకల్పన ఆ అమరికకు మద్దతు ఇచ్చినప్పుడు ఉపయోగించని శాఖ ఉద్దేశించిన ఆపరేటింగ్ స్థానంలో వేరుచేయబడుతుంది.

షాంగ్తాయ్ యొక్క ఉత్పత్తి ఈ ఫ్లో-రూటింగ్ సూత్రాన్ని త్రీ-పీస్ బాడీ మరియు పొడిగించిన బట్-వెల్డ్ ఎండ్‌లతో మిళితం చేస్తుంది. అదనపు వెల్డ్-ఎండ్ పొడవు పైప్‌లైన్ ఇన్‌స్టాలేషన్ కోసం పని స్థలాన్ని అందిస్తుంది మరియు పేర్కొన్న డిజైన్‌కు అదనపు క్లియరెన్స్ అవసరమయ్యే ఇన్సులేట్ లేదా పూడ్చిపెట్టిన పైపింగ్ లేఅవుట్‌లలో ఉపయోగకరంగా ఉంటుంది.

సాధారణ నిర్మాణ పరిశీలనలు:

• వాల్వ్ బాడీ:అప్లికేషన్ ప్రకారం ఎంపిక చేయబడిన స్టెయిన్లెస్ స్టీల్ లేదా ఇతర పేర్కొన్న పదార్థాలు.
• బంతి మరియు కాండం:ప్రవాహాన్ని నిర్దేశించడానికి మరియు ఆపరేటింగ్ టార్క్‌ను ప్రసారం చేయడానికి బాధ్యత వహించే భాగాలు.
• సీట్లు మరియు సీల్స్:పేర్కొన్న సేవా పరిస్థితులలో సీలింగ్ పనితీరుకు మద్దతు ఇచ్చే భాగాలు.
• కనెక్షన్లు:ఎంచుకున్న మోడల్‌పై ఆధారపడి బట్-వెల్డ్, థ్రెడ్ లేదా ఇతర కాన్ఫిగరేషన్‌లు.
• ఆపరేటింగ్ మెకానిజం:మాన్యువల్ హ్యాండిల్ లేదా అనుకూల యాక్యుయేటర్, అందుబాటులో ఉన్న చోట.

తయారీదారు ఆమోదించిన డ్రాయింగ్‌లు మరియు సాంకేతిక డాక్యుమెంటేషన్‌కు వ్యతిరేకంగా తుది కాన్ఫిగరేషన్ ఎల్లప్పుడూ తనిఖీ చేయబడాలి.

L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్ ఎలా పని చేస్తుంది?

వాల్వ్ బాడీలో ప్రత్యేకంగా డ్రిల్ చేసిన బంతిని తిప్పడం ద్వారా వాల్వ్ పనిచేస్తుంది. బాల్ పాసేజ్ రెండు ఎంచుకున్న పోర్ట్‌లతో సమలేఖనం అయినప్పుడు, ఆ కనెక్షన్‌ల మధ్య ద్రవం ప్రయాణించగలదు. బంతి విన్యాసాన్ని మార్చడం అందుబాటులో ఉన్న ప్రవాహ మార్గాన్ని మారుస్తుంది.

సాధారణ మళ్లింపు అమరికలో, ఆపరేటింగ్ క్రమం క్రింది షరతులను కలిగి ఉంటుంది:

1. మొదటి ప్రవాహ స్థానం:సాధారణ పోర్ట్ ఒక ఎంచుకున్న బ్రాంచ్‌కి అనుసంధానిస్తుంది, ఇది మొదటి మార్గాన్ని అనుసరించడానికి ద్రవాన్ని అనుమతిస్తుంది.
2. మార్పిడి ఆపరేషన్:తయారీదారు యొక్క ఆపరేటింగ్ సూచనల ప్రకారం ఆపరేటర్ హ్యాండిల్‌ను తిప్పుతుంది.
3. రెండవ ప్రవాహ స్థానం:అంతర్గత మార్గం ప్రత్యామ్నాయ శాఖతో సమలేఖనం చేస్తుంది, ద్రవాన్ని దారి మళ్లిస్తుంది.
4. ఐసోలేషన్ స్థానం, డిజైన్ చేయబడితే:కొన్ని L-పోర్ట్ కాన్ఫిగరేషన్‌లు మూడు పోర్ట్‌లను నిరోధించే స్థానాన్ని అందిస్తాయి. నిర్దిష్ట వాల్వ్ కోసం ఈ సామర్ధ్యం తప్పనిసరిగా ధృవీకరించబడాలి.

పోర్ట్ నంబరింగ్, హ్యాండిల్ ఓరియంటేషన్, రొటేషన్ యాంగిల్ మరియు అందుబాటులో ఉన్న స్టాపింగ్ స్థానాలు డిజైన్‌ల మధ్య మారుతూ ఉంటాయి. అందువల్ల, ఒక నిర్దిష్ట హ్యాండిల్ దిశ ఎల్లప్పుడూ ఒకే ప్రవాహ మార్గానికి అనుగుణంగా ఉంటుందని ఆపరేటర్‌లు ఎప్పటికీ భావించకూడదు.

ప్రారంభించే ముందు, వాల్వ్ యొక్క ఫ్లో రేఖాచిత్రాన్ని సమీక్షించండి మరియు అనుమతించబడిన ప్రతి ఆపరేటింగ్ స్థానం క్రింద ఉద్దేశించిన కనెక్షన్‌లను నిర్ధారించండి. ఆటోమేటెడ్ సిస్టమ్‌లలో ఇది చాలా ముఖ్యమైనది, ఇక్కడ ఒక సరికాని యాక్యుయేటర్ సీక్వెన్స్ ఉత్పత్తికి అంతరాయం కలిగించవచ్చు లేదా అనాలోచిత గమ్యస్థానానికి ద్రవాన్ని పంపవచ్చు.

ఎల్-పోర్ట్ వర్సెస్ టి-పోర్ట్: తేడా ఏమిటి?

రెండు డిజైన్‌లు మూడు పోర్ట్‌లను ఉపయోగిస్తున్నప్పటికీ, వాటి అంతర్గత బాల్ ప్యాసేజ్‌లు వేర్వేరు ప్రయోజనాలను అందిస్తాయి. వాటి మధ్య ఎంచుకోవడం ప్రాథమికంగా సిస్టమ్ శాఖల మధ్య ప్రవాహాన్ని మార్చాలా లేదా మిక్సింగ్ మరియు పంపిణీ కోసం అనేక మార్గాలను కనెక్ట్ చేయాలా అనే దానిపై ఆధారపడి ఉంటుంది.

పట్టిక ప్రతి వాల్వ్ యొక్క ఆపరేటింగ్ సీక్వెన్స్‌కు హామీ ఇవ్వడం కంటే సాధారణ డిజైన్ సూత్రాలను వివరిస్తుంది. తయారీదారులు వివిధ బాల్ ఏర్పాట్లు, సీటు కాన్ఫిగరేషన్‌లు మరియు స్టాప్ పొజిషన్‌లను అందించవచ్చు.

రెండు ద్రవ మూలాలు విడివిడిగా ఉండవలసిన అనువర్తనాల కోసం, దాని ఆమోదించబడిన ఫ్లో రేఖాచిత్రం అవసరమైన ఐసోలేషన్‌ను నిర్ధారిస్తే, L-పోర్ట్ డిజైన్ సముచితంగా ఉండవచ్చు. అనేక పోర్టుల మధ్య ఏకకాల కమ్యూనికేషన్ అవసరమైనప్పుడు, T-పోర్ట్ డిజైన్ మరింత అనుకూలంగా ఉండవచ్చు.

అదనపు నేపథ్యం కోసం, ఎంపికను ఖరారు చేసే ముందు తయారీదారు యొక్క L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్ ఉత్పత్తి సమాచారాన్ని సమీక్షించండి.

ప్రధాన ప్రయోజనాలు ఏమిటి?

1. ఫ్లెక్సిబుల్ ఫ్లో రూటింగ్

L-పోర్ట్ వాల్వ్ ప్రతి మార్పు పాయింట్ వద్ద ప్రత్యేక వాల్వ్‌లను ఇన్‌స్టాల్ చేయకుండా నియమించబడిన పైప్‌లైన్ శాఖల మధ్య మారడానికి ఆపరేటర్‌లను అనుమతిస్తుంది. ఇది ద్రవ బదిలీ, మూలం ఎంపిక మరియు ప్రాసెస్ రూటింగ్ కోసం ఉపయోగించే పరికరాల అమరికను సులభతరం చేస్తుంది.

2. స్పేస్-సమర్థవంతమైన పైప్‌లైన్ డిజైన్

ఒక వాల్వ్ బాడీలో బహుళ ప్రవాహ కనెక్షన్లను కలపడం వలన తగిన సంస్థాపనలలో అవసరమైన వ్యక్తిగత భాగాల సంఖ్యను తగ్గించవచ్చు. మొత్తం సిస్టమ్ డిజైన్ వాస్తవ పొదుపులను నిర్ణయిస్తున్నప్పటికీ, తక్కువ భాగాలు తనిఖీ అవసరమయ్యే తక్కువ కనెక్షన్ పాయింట్‌లను కూడా సూచిస్తాయి.

3. స్టెయిన్లెస్ స్టీల్ మెటీరియల్ ఎంపికలు

స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం అనుకూలమైన పారిశ్రామిక వాతావరణాలలో ఉపయోగకరమైన తుప్పు నిరోధకతను అందిస్తుంది. తగిన గ్రేడ్ ప్రక్రియ మాధ్యమం, క్లోరైడ్ ఏకాగ్రత, శుభ్రపరిచే రసాయనాలు, ఉష్ణోగ్రత మరియు ఇతర సేవా పరిస్థితులపై ఆధారపడి ఉంటుంది. మెటీరియల్ ఎంపిక అన్ని స్టెయిన్‌లెస్ స్టీల్‌లు ఒకేలా పనిచేస్తాయనే ఊహ కంటే ధృవీకరించబడిన అనుకూలతపై ఆధారపడి ఉండాలి.

4. త్రీ-పీస్ నిర్మాణం ద్వారా నిర్వహణ యాక్సెస్

మూడు-ముక్కల శరీరం అంతర్గత తనిఖీని మరియు సేవను మరింత సౌకర్యవంతంగా చేయగలదు ఎందుకంటే తయారీదారు యొక్క విధానాల ప్రకారం వాల్వ్‌ను విడదీయవచ్చు. పైప్‌లైన్ వేరుచేయబడిన తర్వాత, ఒత్తిడిని తగ్గించి, డ్రైనేజ్ చేసి, సురక్షితంగా మార్చబడిన తర్వాత, అర్హత కలిగిన నిర్వహణ సిబ్బంది సేవ చేయదగిన భాగాలను తనిఖీ చేయవచ్చు మరియు అవసరమైనప్పుడు అనుకూలమైన సీట్లు లేదా సీల్‌లను భర్తీ చేయవచ్చు.

5. నిర్దిష్ట ఇన్‌స్టాలేషన్‌ల కోసం విస్తరించిన బట్-వెల్డ్ ఎండ్స్

విస్తరించిన బట్-వెల్డ్ చివరలు పైప్‌లైన్ వెల్డింగ్ సమయంలో అదనపు క్లియరెన్స్‌ను అందించగలవు, ప్రత్యేకించి ఇన్సులేషన్ లేదా పూడ్చిన పైపింగ్‌తో కూడిన లేఅవుట్‌లలో. సరైన ఇన్‌స్టాలేషన్ అవసరం: సీట్లు, సీల్స్ లేదా ఇతర ఉష్ణోగ్రత-సెన్సిటివ్ అంతర్గత భాగాలు దెబ్బతినకుండా ఉండటానికి వెల్డింగ్ విధానాలు తప్పనిసరిగా హీట్ ఇన్‌పుట్‌ను నియంత్రించాలి.

ఎల్-పోర్ట్ బాల్ వాల్వ్‌లు ఎక్కడ ఉపయోగించబడతాయి?

ప్రవాహాన్ని దారి మళ్లించే సామర్థ్యం ఈ వాల్వ్ కాన్ఫిగరేషన్‌ను అనేక పారిశ్రామిక రంగాలలో ఉపయోగకరంగా చేస్తుంది. దీని అనుకూలత ప్రక్రియ మాధ్యమం, పీడనం, ఉష్ణోగ్రత, కనెక్షన్ అమరిక మరియు అవసరమైన షట్-ఆఫ్ పనితీరుపై ఆధారపడి ఉంటుంది.

• పెట్రోకెమికల్ ప్రాసెసింగ్:నియమించబడిన పైప్‌లైన్ శాఖల మధ్య అనుకూల ప్రక్రియ స్ట్రీమ్‌లను మార్చడం.
• చమురు మరియు గ్యాస్ వ్యవస్థలు:వాల్వ్ యొక్క ఒత్తిడి రేటింగ్ మరియు మెటీరియల్ అనుకూలత సముచితంగా ఉన్న అప్లికేషన్లలో ప్రత్యామ్నాయ ప్రవాహ మార్గాలను ఎంచుకోవడం.
• థర్మల్ ఎనర్జీ సిస్టమ్స్:ప్రాసెస్ సర్క్యూట్‌లు లేదా పరికరాల కనెక్షన్‌ల మధ్య అనుకూల ద్రవాలను దారి మళ్లించడం.
• నీటి చికిత్స:ఎంచుకున్న ట్రీట్‌మెంట్ లైన్‌లు లేదా సిస్టమ్ శాఖల మధ్య నీరు ప్రవహిస్తుంది.
• పారిశ్రామిక పరికరాలు:వివిధ ఆపరేటింగ్ మోడ్‌లు లేదా నిర్వహణ ఏర్పాట్లకు మద్దతు ఇవ్వడానికి ద్రవ సరఫరా మార్గాన్ని మార్చడం.

ఉదాహరణకు, నీటి-చికిత్స సంస్థాపన రెండు నియమించబడిన ప్రవాహ మార్గాల మధ్య ఎంచుకోవడానికి L-పోర్ట్ వాల్వ్‌ను ఉపయోగించవచ్చు. సిస్టమ్ రూపకల్పన సమయంలో, ఇంజనీర్లు పోర్ట్ మ్యాప్, ఉద్దేశించిన ఐసోలేషన్ స్థితి మరియు వాల్వ్‌ను సేవలో ఉంచే ముందు ప్రవాహ మార్గాన్ని మార్చడం వల్ల కలిగే పరిణామాలను ధృవీకరించాలి.

ప్రతి మూడు-మార్గం బంతి వాల్వ్ ప్రతి ద్రవం లేదా ఆపరేటింగ్ పరిస్థితికి తగినది కాదు. రాపిడి కణాలు, జిగట మీడియా, తినివేయు రసాయనాలు, అధిక అవకలన పీడనం మరియు అధిక ఉష్ణోగ్రతలు సీటు జీవితాన్ని మరియు సీలింగ్ పనితీరును ప్రభావితం చేస్తాయి. పరిశ్రమ పేరు మాత్రమే కాకుండా వాస్తవ సేవ కోసం వాల్వ్ ఎంచుకోవాలి.

సరైన వాల్వ్‌ను ఎలా ఎంచుకోవాలి

మూడు-మార్గం బాల్ వాల్వ్‌ను కొనుగోలు చేయడం నామమాత్రపు పైపు వ్యాసంతో సరిపోలడం కంటే ఎక్కువ ఉంటుంది. విశ్వసనీయ ఎంపిక ప్రక్రియ అవసరమైన ఫ్లో ఫంక్షన్‌తో ప్రారంభమవుతుంది మరియు మెటీరియల్ అనుకూలత, మెకానికల్ రేటింగ్‌లు, ఇన్‌స్టాలేషన్ కొలతలు మరియు నిర్వహణ అవసరాల ద్వారా కొనసాగాలి.

1. అవసరమైన ఫ్లో నమూనాను నిర్వచించండి

సాధారణ పోర్ట్, ప్రత్యామ్నాయ శాఖలు మరియు అవసరమైన ప్రతి ఆపరేటింగ్ పొజిషన్‌ను గుర్తించండి. ఏ పోర్ట్‌లు కనెక్ట్ చేయబడి ఉన్నాయో మరియు ప్రతి స్థానంలో ఏవి విడిగా ఉన్నాయో ధృవీకరించడానికి తయారీదారు యొక్క ఫ్లో రేఖాచిత్రాన్ని పొందండి.

2. ఒత్తిడి మరియు ఉష్ణోగ్రత అవసరాలను నిర్ధారించండి

వాస్తవ సేవా ఉష్ణోగ్రత వద్ద రేట్ చేయబడిన ఆపరేటింగ్ ఒత్తిడిని తనిఖీ చేయండి. పీడన రేటింగ్‌లు ఉష్ణోగ్రత మరియు పదార్థ ఎంపికతో మారవచ్చు, కాబట్టి గరిష్ట పీడన విలువను పేర్కొన్న పరిస్థితుల నుండి స్వతంత్రంగా పరిగణించరాదు.

3. అనుకూలమైన శరీరం మరియు సీలింగ్ మెటీరియల్‌లను ఎంచుకోండి

ప్రతిపాదిత శరీరం, బంతి, కాండం, సీటు మరియు సీల్ మెటీరియల్‌లతో ప్రక్రియ మాధ్యమాన్ని సరిపోల్చండి. PTFE-ఆధారిత సీట్లు మరియు రీన్‌ఫోర్స్డ్ PTFE వేరియంట్‌లు విభిన్న యాంత్రిక మరియు ఉష్ణ లక్షణాలను కలిగి ఉంటాయి. ప్రతి అప్లికేషన్ కోసం రసాయన అనుకూలత మరియు తయారీదారు అనుమతించదగిన సేవా పరిధిని నిర్ధారించాలి.

4. కనెక్షన్ ప్రమాణాన్ని తనిఖీ చేయండి

పేర్కొన్న కనెక్షన్ రకం, కొలతలు మరియు వర్తించే ప్రమాణాన్ని ధృవీకరించండి. బట్-వెల్డ్ ఇన్‌స్టాలేషన్‌ల కోసం, ముగింపు తయారీ మరియు డైమెన్షనల్ డ్రాయింగ్‌లను సమీక్షించండి. థ్రెడ్ మరియు వెల్డెడ్ కనెక్షన్‌లు సముచితంగా ఇంజనీరింగ్ చేయబడిన పైపింగ్ అమరిక లేకుండా పరస్పరం మార్చుకోలేవు.

5. మాన్యువల్ లేదా ఆటోమేటెడ్ ఆపరేషన్‌పై నిర్ణయం తీసుకోండి

అప్పుడప్పుడు రూట్ మార్పులకు మాన్యువల్ హ్యాండిల్ సరిపోతుంది. తరచుగా మారడం లేదా రిమోట్ కంట్రోల్ అవసరమైతే, అనుకూలమైన వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ అందుబాటులో ఉందా అని అడగండి. ఆపరేటింగ్ టార్క్, అవసరమైన ప్రయాణం, పొజిషన్ ఫీడ్‌బ్యాక్ మరియు పవర్ లేదా ఎయిర్-సప్లై వైఫల్యం సమయంలో కావలసిన ప్రతిస్పందనను నిర్ధారించండి.

6. తనిఖీ మరియు డాక్యుమెంటేషన్ అవసరాలను మూల్యాంకనం చేయండి

క్లిష్టమైన సేవల కోసం, మెటీరియల్ ఐడెంటిఫికేషన్, ప్రెజర్-టెస్ట్ డాక్యుమెంటేషన్, డైమెన్షనల్ ఇన్స్పెక్షన్, ట్రేస్బిలిటీ మరియు ఏదైనా ప్రాజెక్ట్-నిర్దిష్ట అంగీకార అవసరాలను స్పష్టం చేయండి. ఈ రికార్డులు కొనుగోలు బృందాలు మరియు ఇంజనీర్లు సరఫరా చేయబడిన వాల్వ్ ఆమోదించబడిన స్పెసిఫికేషన్‌తో సరిపోలుతున్నాయని ధృవీకరించడంలో సహాయపడతాయి.

సమీక్షించవలసిన సాంకేతిక లక్షణాలు

మూడు-ముక్కల శరీరం మరియు పొడిగించిన బట్-వెల్డ్ చివరలతో L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్‌ను మూల్యాంకనం చేయడానికి షాంగ్‌టై ప్రచురించిన ఉత్పత్తి సమాచారం ఉపయోగకరమైన ప్రారంభ బిందువును అందిస్తుంది. దిగువ జాబితా చేయబడిన విలువలు సూచించబడిన ఉత్పత్తి కాన్ఫిగరేషన్‌ను వివరిస్తాయి మరియు కొనుగోలు చేయడానికి ముందు కొటేషన్ మరియు ప్రస్తుత ఆమోదించబడిన డేటాషీట్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.

ఈ గణాంకాలు అన్ని L-పోర్ట్ వాల్వ్‌లకు సార్వత్రిక రేటింగ్‌లు కావు. ఉత్పత్తి పేజీ ప్రత్యామ్నాయ పదార్థాలు మరియు సీలింగ్ కాన్ఫిగరేషన్‌లను కూడా చర్చిస్తుంది. కొనుగోలుదారులు వారి ఆర్డర్ కోసం ఒత్తిడి-ఉష్ణోగ్రత ఎన్వలప్, కనెక్షన్ వివరాలు మరియు మెటీరియల్ కూర్పు యొక్క తాజా సాంకేతిక డ్రాయింగ్ మరియు వ్రాతపూర్వక నిర్ధారణను అభ్యర్థించాలి.

సంస్థాపన మరియు నిర్వహణ సిఫార్సులు

సరైన ఇన్‌స్టాలేషన్ మరియు ప్రణాళికాబద్ధమైన నిర్వహణ వాల్వ్ పనితీరును సంరక్షించడానికి మరియు నివారించదగిన పనికిరాని సమయాన్ని తగ్గించడంలో సహాయపడతాయి. కింది పద్ధతులు ఇంజనీరింగ్, కమీషన్ మరియు నిర్వహణ బృందాలకు ఉపయోగపడతాయి.

• సంస్థాపనకు ముందు తనిఖీ చేయండి:నష్టం లేదా కాలుష్యం కోసం వాల్వ్ బాడీ, వెల్డ్ చివరలు, ఆపరేటింగ్ మెకానిజం మరియు రక్షిత ప్యాకేజింగ్‌ను తనిఖీ చేయండి.
• ప్రవాహ దిశను ధృవీకరించండి:వాల్వ్‌ను కనెక్ట్ చేయడానికి ముందు అసలు పోర్ట్ అమరికను ఆమోదించబడిన పైపింగ్ రేఖాచిత్రంతో సరిపోల్చండి.
• తగిన వెల్డింగ్ విధానాలను ఉపయోగించండి:బట్-వెల్డ్ డిజైన్‌ల కోసం, తయారీదారు సూచనలకు అనుగుణంగా అర్హత కలిగిన విధానాలను అనుసరించండి మరియు హీట్ ఇన్‌పుట్‌ను నియంత్రించండి.
• ఆపరేటింగ్ క్రమాన్ని పరీక్షించండి:సురక్షితమైన మరియు సముచితమైన చోట, ప్రాసెస్ మాధ్యమాన్ని పరిచయం చేసే ముందు హ్యాండిల్ పొజిషన్‌లు మరియు ఫ్లో-పాత్ సూచనలను ధృవీకరించండి.
• అసురక్షిత నిర్వహణను నిరోధించండి:వాల్వ్‌ను వేరు చేయండి, ఒత్తిడిని తగ్గించండి, ప్రమాదకర కంటెంట్‌లను తీసివేయండి మరియు విడదీయడానికి ముందు సైట్ యొక్క లాకౌట్ మరియు భద్రతా విధానాలను అనుసరించండి.
• సీట్లు మరియు సీల్స్ తనిఖీ చేయండి:సేవకు తగిన వ్యవధిలో దుస్తులు, రసాయన నష్టం, లీకేజీ మరియు ఆపరేటింగ్ ఇబ్బందుల కోసం తనిఖీ చేయండి.
• సాంకేతిక రికార్డులను ఉంచండి:పత్రం తనిఖీలు, భర్తీలు, పరీక్ష ఫలితాలు మరియు ఆపరేటింగ్ పరిస్థితులలో ఏవైనా మార్పులు.

బాల్ వాల్వ్‌లు సాధారణంగా ఆన్-ఆఫ్ సర్వీస్ మరియు ఫ్లో రూటింగ్ కోసం ఉద్దేశించబడ్డాయి, తయారీదారు ప్రత్యేకంగా ఆ విధిని ఆమోదించకపోతే నిరంతర థ్రోట్లింగ్ కాదు. అనుచితమైన పాక్షికంగా తెరిచిన స్థితిలో వాల్వ్‌ను ఆపరేట్ చేయడం వలన కొన్ని పరిస్థితులలో అల్లకల్లోలం, కోత లేదా సీటు దెబ్బతినవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

1. త్రీ వే బాల్ వాల్వ్ L పోర్ట్ యొక్క ప్రధాన విధి ఏమిటి?

ఎంచుకున్న పైప్‌లైన్ శాఖల మధ్య ద్రవాన్ని దారి మళ్లించడం దీని ప్రాథమిక విధి. బంతి లోపల ఉన్న L-ఆకారపు మార్గం వాల్వ్ యొక్క విన్యాసానికి అనుగుణంగా నియమించబడిన పోర్ట్‌లను కలుపుతుంది. ఖచ్చితమైన ఆపరేటింగ్ సీక్వెన్స్ మరియు ఐసోలేషన్ సామర్థ్యాన్ని నిర్ధారించడానికి ఆమోదించబడిన ఫ్లో రేఖాచిత్రాన్ని సంప్రదించాలి.

2. L-పోర్ట్ మరియు T-పోర్ట్ బాల్ వాల్వ్ మధ్య తేడా ఏమిటి?

ఎంచుకున్న పోర్ట్‌ల మధ్య ఫ్లో స్విచింగ్ లేదా డైవర్షన్ కోసం L-పోర్ట్ డిజైన్ ప్రధానంగా ఉపయోగించబడుతుంది. T-పోర్ట్ డిజైన్ అదనపు కనెక్షన్ నమూనాలను అందిస్తుంది మరియు మూడు పోర్ట్‌లు ఏకకాలంలో కమ్యూనికేట్ చేయడానికి అనుమతించవచ్చు. సరైన ఎంపిక అవసరమైన ప్రక్రియ ఫంక్షన్ మరియు తయారీదారు యొక్క పోర్ట్ కాన్ఫిగరేషన్‌పై ఆధారపడి ఉంటుంది.

3. L-పోర్ట్ త్రీ-వే బాల్ వాల్వ్ పూర్తిగా ప్రవాహాన్ని ఆపివేయగలదా?

కొన్ని L-పోర్ట్ డిజైన్‌లు అన్ని-పోర్ట్‌లు-క్లోజ్డ్ పొజిషన్‌ను కలిగి ఉంటాయి, మరికొన్ని వేర్వేరు ఆపరేటింగ్ ఏర్పాట్లు కలిగి ఉంటాయి. నిర్దిష్ట వాల్వ్ యొక్క ఫ్లో రేఖాచిత్రం మరియు సీలింగ్ స్పెసిఫికేషన్‌ల నుండి పూర్తి ఐసోలేషన్ తప్పనిసరిగా నిర్ధారించబడాలి. ఐసోలేషన్ భద్రత కీలకమైన చోట, అవసరమైన లీకేజీ పనితీరును మరియు అదనపు ఐసోలేషన్ పరికరాలు అవసరమా అని ధృవీకరించండి.

4. ఎల్-పోర్ట్ బాల్ వాల్వ్‌కు ఏ పదార్థాలు అనుకూలంగా ఉంటాయి?

మెటీరియల్ ఎంపిక ద్రవం, తుప్పు బహిర్గతం, ఒత్తిడి, ఉష్ణోగ్రత మరియు శుభ్రపరిచే అవసరాలపై ఆధారపడి ఉంటుంది. 304 లేదా 316 వంటి స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లు చాలా అప్లికేషన్‌లకు సరిపోతాయి, అయితే PTFE-ఆధారిత లేదా రీన్‌ఫోర్స్డ్ సీట్లు కొన్ని సేవలకు తగినవి కావచ్చు. అనుకూలత కోసం పూర్తి తడి-మెటీరియల్ కలయిక తప్పనిసరిగా తనిఖీ చేయబడాలి.

5. కొటేషన్‌ను అభ్యర్థించడానికి ఏ సమాచారం అవసరం?

నామమాత్రపు వాల్వ్ పరిమాణం, అవసరమైన పోర్ట్ అమరిక, కనెక్షన్ రకం, ఒత్తిడి మరియు ఉష్ణోగ్రత పరిస్థితులు, ప్రాసెస్ మీడియం, ప్రాధాన్య పదార్థాలు, పరిమాణం మరియు ఆపరేటింగ్ పద్ధతిని అందించండి. పైప్‌లైన్ డ్రాయింగ్‌లు, అవసరమైన ఫ్లో సీక్వెన్స్ మరియు ప్రాజెక్ట్-నిర్దిష్ట తనిఖీ అవసరాలు సరఫరాదారు తగిన కాన్ఫిగరేషన్‌ను నిర్ధారించడంలో సహాయపడతాయి.

6. పొడిగించిన బట్-వెల్డ్ చివరలతో మూడు-ముక్కల వాల్వ్‌ను ఎందుకు పరిగణించాలి?

మూడు-ముక్కల నిర్మాణం తయారీదారు యొక్క నిర్వహణ విధానానికి లోబడి, సేవ చేయదగిన అంతర్గత భాగాలకు ప్రాప్యతను సులభతరం చేస్తుంది. విస్తరించిన బట్-వెల్డ్ చివరలు వెల్డింగ్ కోసం అదనపు క్లియరెన్స్‌ను అందించగలవు మరియు కొన్ని ఇన్సులేట్ చేయబడిన లేదా పూడ్చిన పైపింగ్ ఏర్పాట్లకు సరిపోతాయి. ఆర్డర్ చేయడానికి ముందు కొలతలు మరియు ఇన్‌స్టాలేషన్ పద్ధతిని తనిఖీ చేయాలి.

ముగింపు: సరైన ప్రవాహ నియంత్రణ నిర్ణయం తీసుకోవడం

L-పోర్ట్ పాసేజ్‌తో కూడిన మూడు-మార్గం బాల్ వాల్వ్ నియమించబడిన పైప్‌లైన్ శాఖల మధ్య ద్రవాన్ని మార్చడానికి ఆచరణాత్మక పరిష్కారాన్ని అందిస్తుంది. దీని ప్రభావం సరైన పోర్ట్ అమరికను ఎంచుకోవడం, పీడనం మరియు ఉష్ణోగ్రత పరిమితులను ధృవీకరించడం, అనుకూల పదార్థాలను ఎంచుకోవడం మరియు వాల్వ్ యొక్క ఆపరేటింగ్ స్థానాలు ప్రక్రియ అవసరాలకు సరిపోయేలా చూసుకోవడంపై ఆధారపడి ఉంటుంది. త్రీ-పీస్ బాడీ మరియు పొడిగించిన బట్-వెల్డ్ చివరలు వంటి నిర్మాణ వివరాలు కూడా ఇన్‌స్టాలేషన్ ప్లానింగ్ మరియు దీర్ఘకాలిక నిర్వహణను ప్రభావితం చేస్తాయి.

పారిశ్రామిక వాల్వ్ ఎంపికకు మద్దతు ఇవ్వడానికి షాంగ్‌టై ఉత్పత్తి సమాచారం మరియు కాన్ఫిగరేషన్ ఎంపికలను అందిస్తుంది. మీరు L-పోర్ట్ డిజైన్‌లను పోల్చి ఉంటే, కొత్త పైపింగ్ సిస్టమ్‌ను ప్లాన్ చేస్తుంటే లేదా ఇప్పటికే ఉన్న వాల్వ్‌ను భర్తీ చేస్తుంటే, త్రీ వే బాల్ వాల్వ్ L పోర్ట్ స్పెసిఫికేషన్‌లను సమీక్షించండి మరియు ఆర్డర్ చేయడానికి ముందు మీ ఆపరేటింగ్ అవసరాలను సిద్ధం చేయండి. మీ దరఖాస్తు గురించి చర్చించడానికి, సాంకేతిక వివరాలను నిర్ధారించడానికి మరియు తగిన కొటేషన్‌ను అభ్యర్థించడానికి మా బృందాన్ని సంప్రదించండి. దయచేసిమమ్మల్ని సంప్రదించండిమీ పారిశ్రామిక ప్రవాహ-నియంత్రణ అవసరాలకు అనుగుణంగా వాల్వ్ పరిష్కారాలను అన్వేషించడానికి ఈ రోజు.
