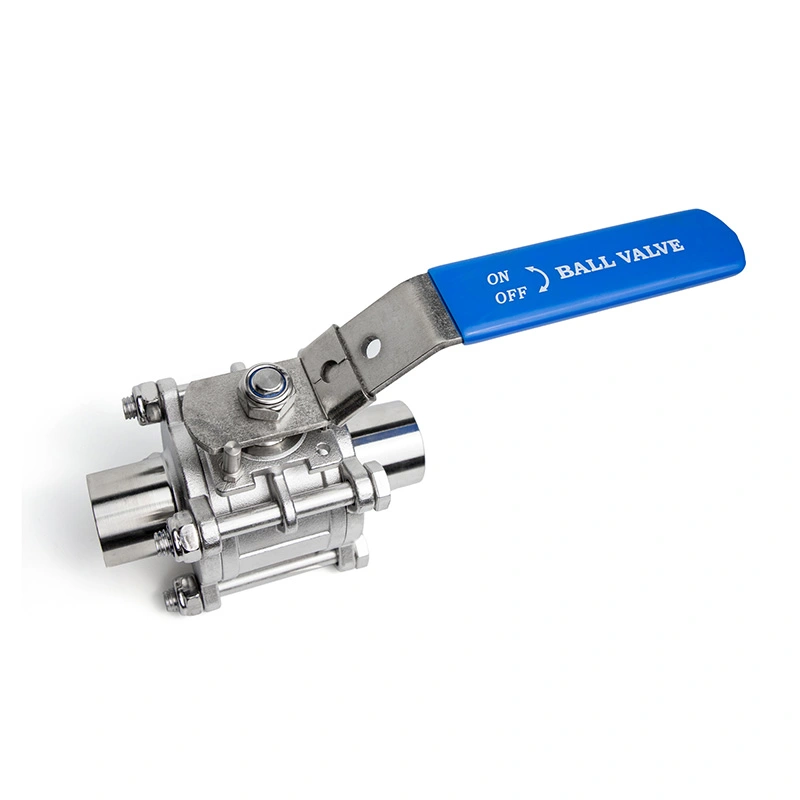

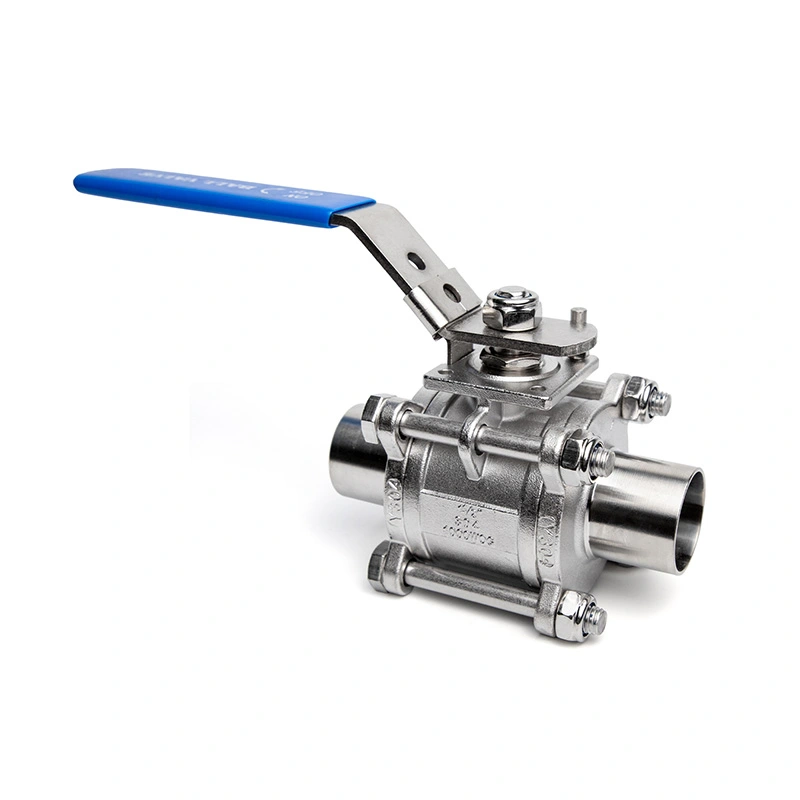

3 పీస్ పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ బట్-వెల్డెడ్ శానిటరీ బాల్ వాల్వ్

Shangtai 3 పీస్ పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ బట్-వెల్డెడ్ శానిటరీ బాల్ వాల్వ్ 304/316 స్టెయిన్‌లెస్ స్టీల్‌లో బట్-వెల్డ్ ఎండ్‌లతో దాదాపు రా 0.15μm వరకు అందుబాటులో ఉంది. దాని పూర్తిగా కప్పబడిన సీల్స్ మరియు మృదువైన అంతర్గత ప్రవాహ మార్గం ఉత్పత్తి అవశేషాలను తగ్గించడానికి మరియు CIP/SIP శుభ్రపరచడానికి మద్దతు ఇవ్వడానికి రూపొందించబడ్డాయి. ISO 9001 మరియు CE డాక్యుమెంటేషన్ వర్తించే కాన్ఫిగరేషన్‌ల కోసం అందుబాటులో ఉన్నాయి, వాల్వ్‌ను హైజీనిక్ ఫ్లూయిడ్ ప్రాసెసింగ్ సిస్టమ్‌లకు అనుకూలంగా చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఈ 3 పీస్ పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ బట్-వెల్డెడ్ శానిటరీ బాల్ వాల్వ్ పరిశుభ్రమైన పైపింగ్ సిస్టమ్‌లకు శాశ్వత కనెక్షన్ కోసం బట్-వెల్డ్ చివరలను ఉపయోగిస్తుంది. వెల్డ్ చివరల లోపలి మరియు బయటి ఉపరితలాలు సుమారుగా Ra 0.15μm ఉపరితల కరుకుదనంతో తయారు చేయబడతాయి, ఇది మృదువైన వెల్డింగ్ ఉపరితలాన్ని అందిస్తుంది మరియు ఉమ్మడి చుట్టూ అవశేషాలు పేరుకుపోయే ప్రాంతాలను తగ్గిస్తుంది.

వాల్వ్ పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ సీల్‌లను ఉపయోగిస్తుంది, బహిర్గతమైన ఖాళీలు మరియు ఉత్పత్తి నిలుపుదలని పరిమితం చేయడానికి ఒక మృదువైన రక్షణ నిర్మాణంలో సాగే సీలింగ్ మూలకం ఉంటుంది. 304 లేదా 316 స్టెయిన్‌లెస్ స్టీల్‌లో లభిస్తుంది, ఇది సానిటరీ ప్రాసెసింగ్ మరియు CIP/SIP క్లీనింగ్ కోసం పాలిష్ చేసిన అంతర్గత ప్రవాహ మార్గంతో సరఫరా చేయబడుతుంది. మూడు-ముక్కల నిర్మాణం వాల్వ్ వేరుచేయబడిన మరియు అణచివేయబడిన తర్వాత తనిఖీ మరియు భర్తీ కోసం అంతర్గత సీలింగ్ భాగాలను యాక్సెస్ చేయడానికి అనుమతిస్తుంది.

ప్రధాన కొలతలు

పరిమాణం	1/4"- 6"
ఒత్తిడి తరగతి	CL150
సానిటరీ వెల్డ్ ముగుస్తుంది	EN10357(DIN11850) / ISO1127
గరిష్ట ఒత్తిడి	285PSI
డిజైన్ మరియు తయారీ ప్రమాణాలు	ASME B16.34
పరీక్ష మరియు తనిఖీ	API598
ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు	ASME B16.34
ఉష్ణోగ్రత పరిధి	-25℃~150℃
శరీర పదార్థం	ASTM A351 CF8M (316)
బాల్ మెటీరియల్	ASTM A182 F316
స్టెమ్ మెటీరియల్	ASTM A182 F316
సీటు మెటీరియల్	RPTFE(PTFE+15%fv)
ఎంపికలు	అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

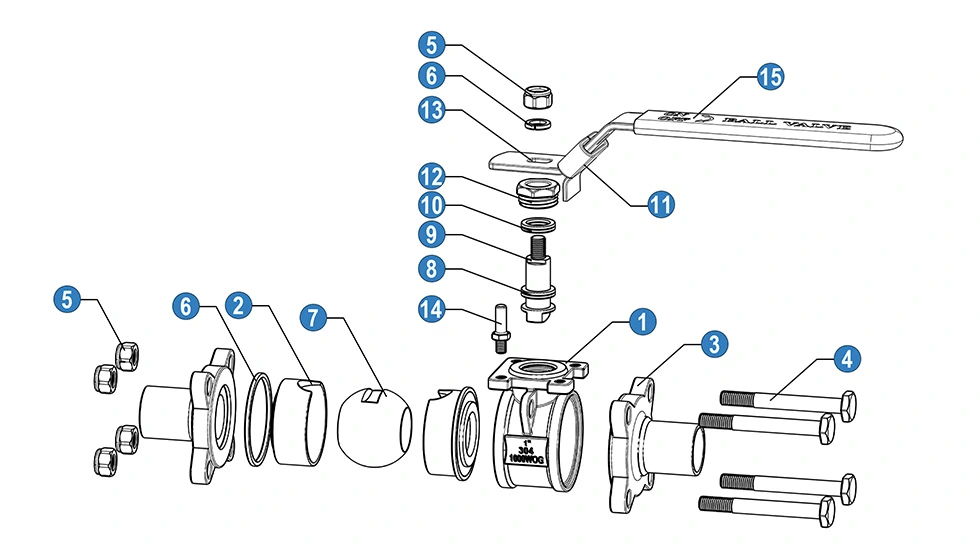

నం	పేరు	*మెటీరియల్ (N/B)**
1	శరీరం	SS 316	SS 304
2	బాల్ సీటు	PTFE	PTFE
3	టోపీ	SS 316	SS 304
4	బోల్ట్	SS 304	SS 304
5	గింజ	SS 304	SS 304
6	స్ప్రింగ్ వాషర్	SS 304	SS 304
7	బంతి	SS 316	SS 304
8	ఘర్షణ రింగ్	PTFE	PTFE
9	కాండం	SS 316	SS 304
10	స్టెమ్ ప్యాకింగ్	PTFE	PTFE
11	లాకింగ్ పరికరం	SS 304	SS 304
12	గ్రంథి	SS 316	SS 304
13	హ్యాండిల్	SS	SS
14	పిన్ ఆపు	SS 201	SS 201
15	హ్యాండిల్ స్లీవ్	PVC	PVC

· N: ANSl B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది
· B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

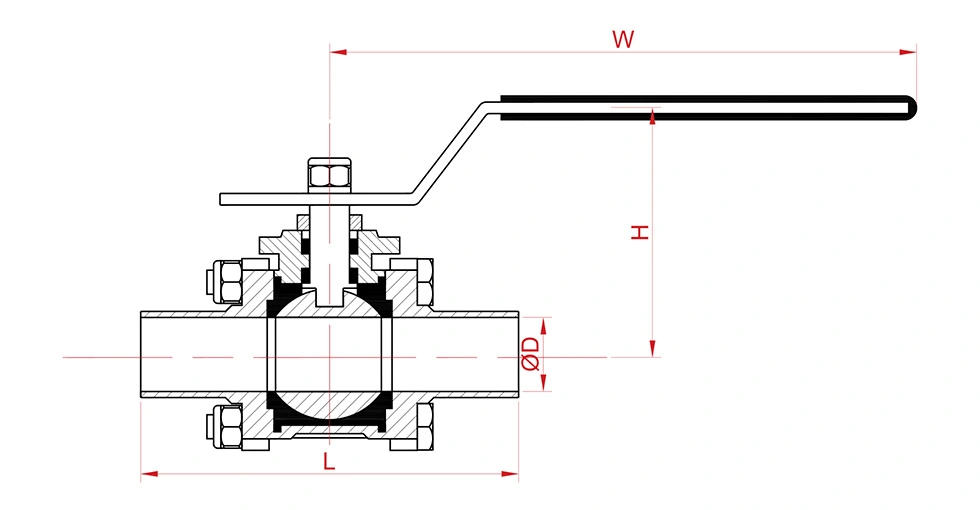

సాధారణ కొలతలు

పరిమాణం	కొలతలు (మిమీ)				బరువు (కిలోలు)
పరిమాణం	D	W	H	L(+-2)	బరువు (కిలోలు)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Kv విలువలు

Kv (m3/h) = గంటకు క్యూబిక్ మీటర్‌లో నీటి ప్రవాహం రేటు 1 బి ఒత్తిడి తగ్గుతుంది వాల్వ్ అంతటా బార్.

పరిమాణం	కొలతలు (మిమీ)				బరువు (కిలోలు)
పరిమాణం	D	W	H	L(+-2)	బరువు (కిలోలు)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

ఉత్పత్తి ప్రయోజనాలు

1. ప్రెసిషన్-టర్న్డ్ బట్-వెల్డ్ ఎండ్స్

వెల్డ్ చివరల లోపలి మరియు బయటి ఉపరితలాలు రెండూ Ra ≈ 0.15μm వరకు ఖచ్చితత్వంతో తయారు చేయబడతాయి, ఇది అధిక ఏకాక్షకతను మరియు ఆన్-సైట్ శానిటరీ పైప్‌లైన్‌లతో గట్టిగా అమర్చడం, స్థిరమైన వెల్డింగ్ నాణ్యతకు హామీ ఇవ్వడం మరియు దాచిన పారిశుద్ధ్య ప్రమాదాలను తొలగించడం కనెక్షన్ కీళ్ల వద్ద.

2. పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ సీలింగ్ స్ట్రక్చర్

పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ సీల్ డిజైన్ సాగే సీలింగ్ కోర్‌ను పూర్తిగా చుట్టి, బహిర్గతమైన ఎలాస్టోమర్ గ్యాప్‌లను తొలగిస్తుంది మరియు ద్రవ నిలుపుదల ప్రాంతాలు. ఇది మీడియం చేరడం మరియు సూక్ష్మజీవుల పెరుగుదలను సమర్థవంతంగా నిరోధిస్తుంది, దీర్ఘకాలికంగా కొనసాగుతుంది పరిశుభ్రమైన పనితీరు మరియు శుభ్రపరిచే విధానాలను సులభతరం చేయడం.

3. ప్రీమియం శానిటరీ-గ్రేడ్ స్టెయిన్‌లెస్ స్టీల్

304 మరియు 316 స్టెయిన్‌లెస్ స్టీల్ ఎంపికలలో లభిస్తుంది, వాల్వ్ అద్భుతమైన తుప్పు నిరోధకత మరియు మెకానికల్‌ను అందిస్తుంది బలం. మిర్రర్-పాలిష్ చేసిన అంతర్గత ప్రవాహ మార్గం పూర్తిగా కనిష్ట నిరోధకతతో మృదువైన ద్రవ బదిలీని నిర్ధారిస్తుంది సానిటరీ ఇండస్ట్రియల్ పైపింగ్ అవసరాలకు అనుగుణంగా.

4. సులభమైన నిర్వహణ కోసం 3PC స్ప్లిట్ స్ట్రక్చర్

మూడు-ముక్కల స్ప్లిట్ బాడీ పూర్తిగా వేరుచేయడం మరియు పైప్‌లైన్‌లో నేరుగా కత్తిరించకుండా సీల్ రీప్లేస్‌మెంట్‌ను అనుమతిస్తుంది మొత్తం లైన్, సిస్టమ్ డౌన్‌టైమ్‌ను బాగా తగ్గిస్తుంది మరియు రోజువారీ ఆపరేషన్ మరియు నిర్వహణ ఖర్చులను తగ్గిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

1. ఈ సానిటరీ బాల్ వాల్వ్‌కి ఏ సర్టిఫికేషన్‌లు ఉన్నాయి?

మా ఉత్పత్తి వ్యవస్థ ISO 9001కి ధృవీకరించబడింది మరియు వర్తించే శానిటరీ బాల్ వాల్వ్ కాన్ఫిగరేషన్‌ల కోసం CE డాక్యుమెంటేషన్ అందుబాటులో ఉంది. నిర్దిష్ట ఉత్పత్తి మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా అందుబాటులో ఉన్న ధృవీకరణ మరియు డాక్యుమెంటేషన్ నిర్ధారించబడతాయి.

2. ఈ వాల్వ్ కోసం ఏ శరీర పదార్థాలు అందుబాటులో ఉన్నాయి?

స్టాండర్డ్ బాడీ మెటీరియల్ ఎంపికలు 304 స్టెయిన్‌లెస్ స్టీల్ మరియు 316 స్టెయిన్‌లెస్ స్టీల్. పని మాధ్యమం, ఉష్ణోగ్రత మరియు తుప్పు పరిస్థితుల ప్రకారం తగిన గ్రేడ్ ఎంచుకోవచ్చు.

3. బట్-వెల్డ్ చివరల మ్యాచింగ్ ఖచ్చితత్వం ఎలా ఉంది?

బట్-వెల్డ్ చివరల లోపలి మరియు బయటి ఉపరితలాలు సుమారుగా Ra 0.15μm ఉపరితల కరుకుదనంతో తయారు చేయబడతాయి. ఇది మృదువైన వెల్డింగ్ ఉపరితలాన్ని అందిస్తుంది మరియు అనుకూలమైన సానిటరీ పైపింగ్‌తో సరైన కనెక్షన్‌కు మద్దతు ఇస్తుంది.

4. 3 పీస్ పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ బట్-వెల్డెడ్ శానిటరీ బాల్ వాల్వ్ యొక్క ప్రధాన లక్షణాలు ఏమిటి?

వాల్వ్ బట్-వెల్డ్ చివరలను, పూర్తిగా కప్పబడిన సీల్స్ మరియు 304 లేదా 316 స్టెయిన్‌లెస్ స్టీల్ నిర్మాణాన్ని మిళితం చేస్తుంది. CIP లేదా SIP క్లీనింగ్ అవసరమయ్యే సానిటరీ ప్రాసెసింగ్ సిస్టమ్‌లకు మృదువైన అంతర్గత కాన్ఫిగరేషన్ అనుకూలంగా ఉంటుంది.

5. ఆన్-సైట్ తనిఖీ కోసం మేము మీ ఫ్యాక్టరీని సందర్శించవచ్చా?

అవును. ఈ కర్మాగారం చైనాలోని వెన్‌జౌ, జెజియాంగ్‌లో ఉంది, వెన్‌జౌ విమానాశ్రయం నుండి కారులో సుమారు 10 నిమిషాల దూరంలో ఉంది. సందర్శన షెడ్యూల్ ప్రకారం అందించిన రిసెప్షన్ మద్దతుతో ఫ్యాక్టరీ సందర్శనలను ముందుగానే ఏర్పాటు చేసుకోవచ్చు.
