3PC బాల్ కవాటాలు

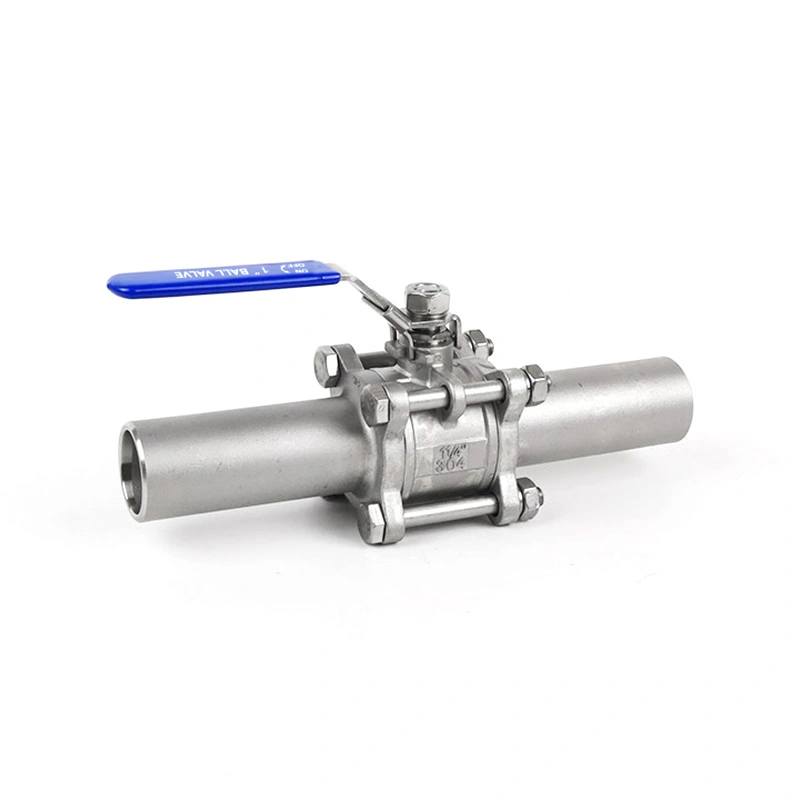

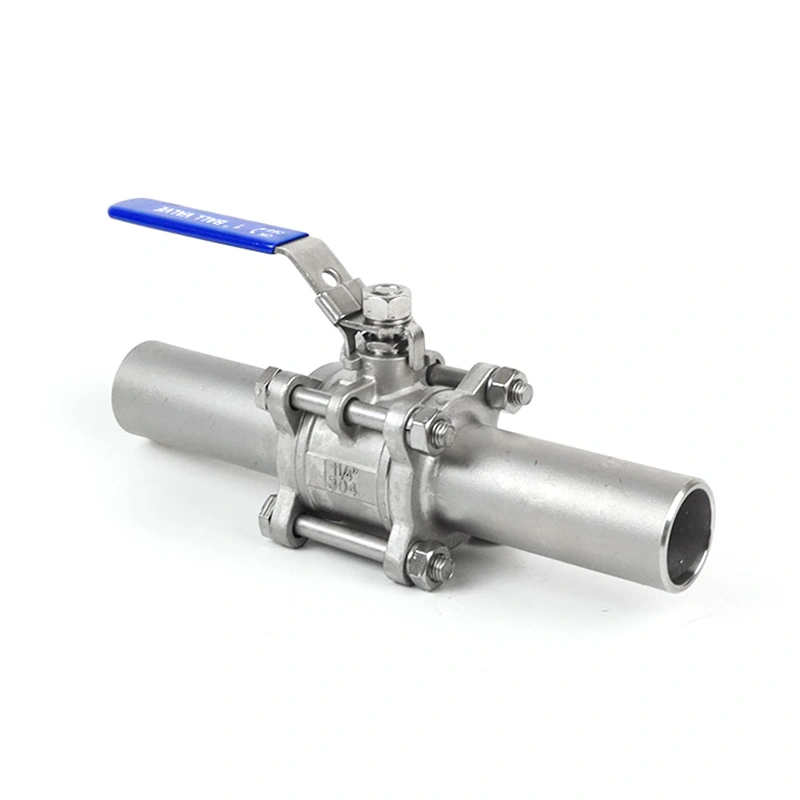

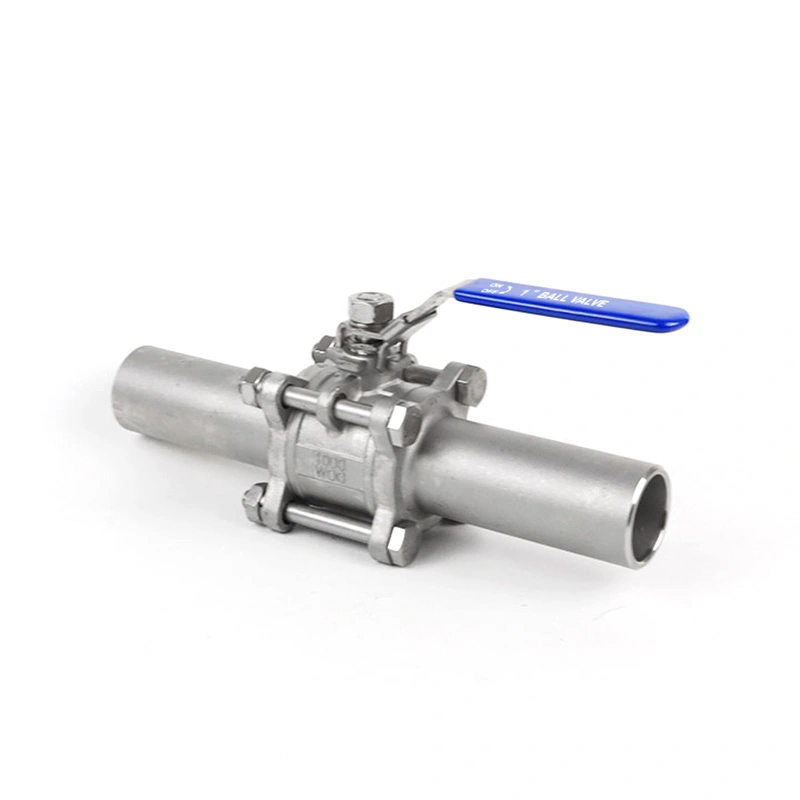

3PC బాల్ వాల్వ్ వెల్డ్ విస్తరించబడింది
Shangtai 3PC బాల్ వాల్వ్ వెల్డ్ ఎక్స్‌టెండెడ్ అనేది వెల్డెడ్ పైప్లైన్ సిస్టమ్‌ల కోసం రూపొందించబడిన స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్. దీని మూడు-ముక్కల నిర్మాణం, ఇన్సులేట్ మరియు బరీడ్ లైన్‌ల వంటి పైపింగ్ లేఅవుట్‌లకు అనుగుణంగా పొడిగించిన వెల్డ్ చివరలను మిళితం చేస్తుంది. వెల్డెడ్ కనెక్షన్ పేర్కొనబడిన పారిశ్రామిక పైపింగ్‌లో అనుకూల ద్రవాల నియంత్రణను ఆన్/ఆఫ్ చేయడానికి వాల్వ్ ఉద్దేశించబడింది.
3PC బాల్ వాల్వ్ వెల్డ్ ఎక్స్‌టెండెడ్ వాల్వ్ మధ్య అదనపు వెల్డింగ్ పొడవును అందించడానికి పొడిగించిన బట్-వెల్డ్ చివరలను ఉపయోగిస్తుంది శరీరం మరియు పైప్లైన్. విస్తరించిన చివరలు ఇన్సులేటెడ్ పైప్‌లైన్‌లు, పూడ్చిపెట్టిన ఇన్‌స్టాలేషన్‌లు మరియు పైపింగ్ లేఅవుట్‌లకు ఉపయోగపడతాయి. ఇక్కడ అదనపు వెల్డింగ్ దూరం అవసరం. మూడు-ముక్కల శరీరం కూడా అంతర్గత భాగాలకు ప్రాప్యతను అందిస్తుంది పైప్లైన్ వేరుచేయబడిన తర్వాత తనిఖీ మరియు భర్తీ.
ప్రధాన కొలతలు
| పరిమాణం | 1/4"- 6" |
| ఒత్తిడి తరగతి | CL150 |
| బట్-వెల్డ్ ముగుస్తుంది | ASME B16.25 |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

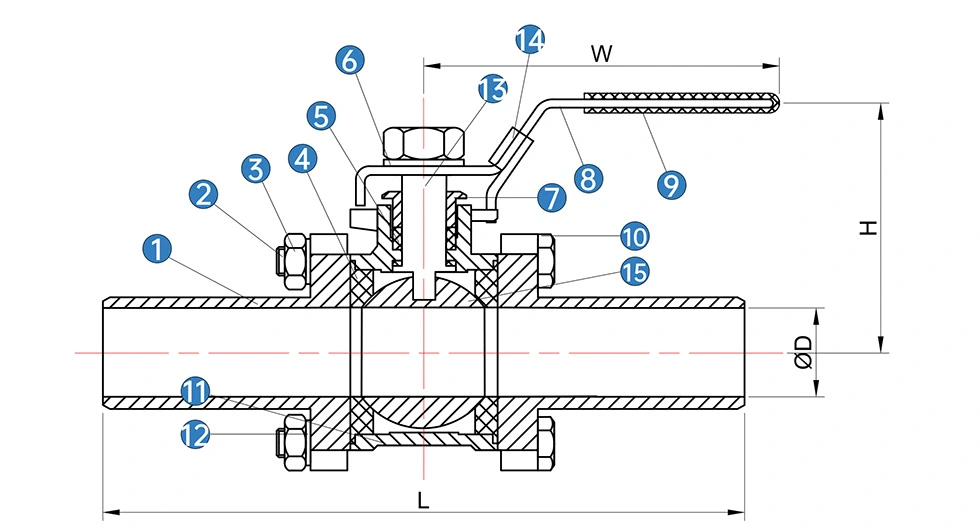

| నం | పేరు | మెటీరియల్(*N/B) | |
| 1 | టోపీ | SS 316 | SS 304 |
| 2 | బోల్ట్ | SS 304 | SS 304 |
| 3 | గింజ | SS 304 | SS 304 |
| 4 | బాల్ సీటు | PTFE | PTFE |
| 5 | స్టెమ్ ప్యాకింగ్ | PTFE | PTFE |
| 6 | స్ప్రింగ్ వాషర్ | SS 304 | SS 304 |
| 7 | గ్రంథి | SS 316 | SS 304 |
| 8 | హ్యాండిల్ | SS | SS |
| 9 | హ్యాండిల్ స్లీవ్ | PVC | PVC |
| 10 | బోల్ట్ | SS 304 | SS 304 |
| 11 | శరీరం | SS 316 | SS 304 |
| 12 | స్ప్రింగ్ వాషర్ | SS 304 | SS 304 |
| 13 | కాండం | SS316 | SS 304 |
| 14 | హ్యాండిల్ లాచ్ | SS304 | SS 304 |
| 15 | బంతి | SS316 | SS 304 |
* N: ANSI B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది
* B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది
| పరిమాణం | D | L | H | W |
| 1/2" | 15 | 150 | 70 | 120 |
| 3/4" | 20 | 156 | 80 | 120 |
| 1" | 25 | 186 | 86 | 140 |
| 1-1/4" | 32 | 198 | 100 | 150 |
| 1-1/2" | 38 | 232 | 118 | 180 |
| 2" | 50 | 244 | 139 | 180 |
| 2-1/2" | 65 | 290 | 157 | 240 |
| 3" | 80 | 306 | 170 | 240 |
| 4" | 100 | 325 | 185 | 280 |
ఉత్పత్తి లక్షణాలు
1. విస్తరించిన బట్-వెల్డ్ ఎండ్స్
పొడిగించిన వెల్డ్ చివరలు పైప్లైన్ వెల్డింగ్ కోసం అదనపు స్థలాన్ని అందిస్తాయి మరియు వెల్డింగ్ పనిని మెయిన్ నుండి దూరంగా ఉంచడంలో సహాయపడతాయి వాల్వ్ శరీరం. ఈ కాన్ఫిగరేషన్ ఇన్సులేట్ చేయబడిన లేదా ఖననం చేయబడిన పైప్‌లైన్‌లకు ఉపయోగపడుతుంది, ఇక్కడ వాల్వ్‌ను ఉంచాలి ఇన్సులేషన్ వెలుపల లేదా అందుబాటులో ఉన్న ప్రదేశంలో.
2. మూడు ముక్కల నిర్మాణం
స్ప్లిట్ బాడీ తనిఖీ మరియు నిర్వహణ కోసం వాల్వ్‌ను తెరవడానికి అనుమతిస్తుంది. సీట్లు, సీల్స్ మరియు ఇతర అంతర్గత భర్తీ అవసరమైనప్పుడు భాగాలు యాక్సెస్ చేయబడతాయి, పూర్తి వాల్వ్ అసెంబ్లీని భర్తీ చేయవలసిన అవసరాన్ని తగ్గిస్తుంది.
3. 316 స్టెయిన్లెస్ స్టీల్ మెటీరియల్స్
3PC బాల్ వాల్వ్ వెల్డ్ ఎక్స్‌టెండెడ్ శరీరం కోసం ASTM A351 CF8M (316)ని మరియు బంతి మరియు కాండం కోసం ASTM A182 F316ని ఉపయోగిస్తుంది. ప్రామాణిక సీటు RPTFE (PTFE+15%fv). ఇతర మెటీరియల్ కాంబినేషన్లను అవసరమైన ప్రకారం సరఫరా చేయవచ్చు సేవా పరిస్థితులు.
4. బట్-వెల్డ్ కనెక్షన్
వెల్డ్ చివరలు ASME B16.25 అవసరాలను అనుసరిస్తాయి. బట్-వెల్డెడ్ కనెక్షన్ వాల్వ్ మధ్య శాశ్వత ఉమ్మడిని అందిస్తుంది మరియు పైప్లైన్, వెల్డింగ్ విధానం మరియు పైప్ తయారీ వర్తించే పైపింగ్ స్పెసిఫికేషన్ ద్వారా నిర్ణయించబడుతుంది.
వెల్డింగ్ మరియు సంస్థాపన
వెల్డింగ్ చేయడానికి ముందు, పైపు పరిమాణం, వెల్డ్-ఎండ్ కొలతలు, బెవెల్ పరిస్థితి మరియు అమరికను తనిఖీ చేయండి. పైప్లైన్ ఉండాలి ఇన్‌స్టాలేషన్ సమయంలో వాల్వ్‌పై అధిక భారాన్ని నివారించడానికి సరిగ్గా మద్దతు ఇస్తుంది. వెల్డింగ్ విధానాలు కూడా అనుసరించాలి వర్తించే ప్రాజెక్ట్ స్పెసిఫికేషన్.
పొడిగించిన చివరలు వెల్డింగ్ ప్రాంతం మరియు వాల్వ్ ఇంటర్నల్‌ల మధ్య అదనపు దూరాన్ని అందిస్తాయి. తగిన వెల్డింగ్ మరియు సీటు, సీల్స్ మరియు ఇతర ఉష్ణ-సెన్సిటివ్ భాగాలను రక్షించడానికి వేడి-నియంత్రణ విధానాలను ఇప్పటికీ అనుసరించాలి.
మెటీరియల్స్ మరియు ఆపరేటింగ్ పరిస్థితులు
వాల్వ్ -25℃ నుండి 150℃ వరకు ఉష్ణోగ్రత పరిధి మరియు 285PSI గరిష్ట పీడనం కోసం పేర్కొనబడింది పరిస్థితులు. వాల్వ్ పరిమాణం, మధ్యస్థం, ఉష్ణోగ్రత మరియు దాని ప్రకారం వాస్తవ ఆపరేటింగ్ పరిమితులు నిర్ధారించబడాలి వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్.
స్టెయిన్లెస్ స్టీల్ బాడీ, F316 బాల్ మరియు F316 కాండం అనుకూలమైన పారిశ్రామిక మాధ్యమం కోసం ఉద్దేశించబడ్డాయి. సీటు మరియు సీలింగ్ మెటీరియల్ ఎంపికను ఆర్డర్ చేయడానికి ముందు అసలు ద్రవం, ఉష్ణోగ్రత మరియు పీడనానికి వ్యతిరేకంగా తనిఖీ చేయాలి.
నాణ్యత తనిఖీ
మెటీరియల్ తనిఖీ
ఆర్డర్ అవసరాలకు అనుగుణంగా మెటీరియల్ గుర్తింపు మరియు సంబంధిత తనిఖీ రికార్డులను అందించవచ్చు. మెటీరియల్ వర్తించే వాల్వ్ కాన్ఫిగరేషన్‌ల కోసం పరీక్ష నివేదికలు అందుబాటులో ఉన్నాయి.
డైమెన్షనల్ ఇన్స్పెక్షన్
వాల్వ్ కొలతలు మరియు వెల్డ్-ఎండ్ లక్షణాలు పేర్కొన్న ఉత్పత్తి డ్రాయింగ్‌లు మరియు అవసరాలకు వ్యతిరేకంగా తనిఖీ చేయబడతాయి. తనిఖీ వెల్డ్-ఎండ్ పొడవు, కొలతలు మరియు సాధారణ అసెంబ్లీ పరిస్థితిని కలిగి ఉంటుంది.
ఒత్తిడి మరియు సీలింగ్ పరీక్షలు
వాల్వ్ పరీక్ష మరియు తనిఖీ API 598 అవసరాలను అనుసరిస్తాయి. తనిఖీ చేయడానికి ఒత్తిడి మరియు సీలింగ్ పరీక్షలు నిర్వహిస్తారు రవాణాకు ముందు వాల్వ్ బాడీ మరియు సీట్ సీలింగ్ పనితీరు.
వాల్వ్ తనిఖీ పూర్తయింది
తుది తనిఖీ వాల్వ్ ప్రదర్శన, అసెంబ్లీ, వెల్డ్-ఎండ్ రక్షణ మరియు ఆపరేటింగ్ పరిస్థితిని కవర్ చేస్తుంది. అవసరమైన ఉత్పత్తి ఆర్డర్ ప్రకారం పత్రాలను తయారు చేయవచ్చు.
అప్లికేషన్లు
3PC బాల్ వాల్వ్ వెల్డ్ ఎక్స్‌టెండెడ్ పారిశ్రామిక పైపింగ్‌కు అనుకూలంగా ఉంటుంది, ఇక్కడ వెల్డింగ్ కనెక్షన్ మరియు అదనపు వెల్డింగ్ ఉంటుంది దూరం అవసరం. సాధారణ అప్లికేషన్లలో పెట్రోకెమికల్ ప్రాసెసింగ్, ఆయిల్ అండ్ గ్యాస్ సిస్టమ్స్, థర్మల్ ఎనర్జీ, నీటి చికిత్స మరియు సాధారణ పారిశ్రామిక ద్రవ నియంత్రణ.
పైప్లైన్ ఇన్సులేషన్, భూగర్భ సంస్థాపన లేదా సైట్‌లో పొడిగించిన-ముగింపు కాన్ఫిగరేషన్ ప్రత్యేకంగా ఉపయోగపడుతుంది లేఅవుట్ వాల్వ్ బాడీ చుట్టూ అందుబాటులో ఉన్న స్థలాన్ని పరిమితం చేస్తుంది. దరఖాస్తు అనుకూలత ఆధారంగా నిర్ధారించబడాలి మీడియం, పీడనం, ఉష్ణోగ్రత మరియు పైప్లైన్ వివరణ.
ప్యాకేజింగ్
ముడతలు పెట్టిన డబ్బాలు మరియు ప్లైవుడ్ కేసులను ఉపయోగించి ఎగుమతి రవాణా కోసం కవాటాలు ప్యాక్ చేయబడతాయి. వెల్డ్ చివరలు ఉన్నాయి హ్యాండ్లింగ్ సమయంలో బెవెల్ మరియు కనెక్షన్ ఉపరితలాలకు నష్టం కలిగించే ప్రమాదాన్ని తగ్గించడానికి ప్యాకింగ్ సమయంలో రక్షించబడింది మరియు రవాణా.
తరచుగా అడిగే ప్రశ్నలు
1. 3PC బాల్ వాల్వ్ వెల్డ్‌లో పొడిగించిన వెల్డ్ చివరల ప్రయోజనం ఏమిటి?
పొడిగించిన వెల్డ్ చివరలు వాల్వ్ బాడీ మరియు పైప్లైన్ మధ్య అదనపు వెల్డింగ్ దూరాన్ని అందిస్తాయి. వాటికి ఉపయోగపడతాయి ఇన్సులేటెడ్ పైప్‌లైన్‌లు, ఖననం చేయబడిన ఇన్‌స్టాలేషన్‌లు మరియు వెల్డింగ్ ప్రాంతాన్ని దూరంగా ఉంచాల్సిన ఇతర లేఅవుట్‌లు వాల్వ్ శరీరం నుండి.
2. వాల్వ్ కోసం ఏ పదార్థం ఉపయోగించబడుతుంది?
స్టాండర్డ్ బాడీ మెటీరియల్ ASTM A351 CF8M (316), ASTM A182 F316 బంతి మరియు కాండం కోసం ఉపయోగించబడుతుంది. సీటు ఉంది RPTFE (PTFE+15%fv). అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.
3. బట్-వెల్డ్ చివరలకు ఏ ప్రమాణం వర్తిస్తుంది?
బట్-వెల్డ్ చివరలు ASME B16.25 ప్రకారం పేర్కొనబడ్డాయి. తుది వెల్డింగ్ విధానం వర్తించే విధంగా ఉండాలి పైప్లైన్ లేదా ప్రాజెక్ట్ స్పెసిఫికేషన్.
4. ఇన్‌స్టాలేషన్ తర్వాత వాల్వ్‌ను నిర్వహించవచ్చా?
అవును. మూడు ముక్కల శరీరం తనిఖీ మరియు భర్తీ కోసం అంతర్గత భాగాలకు ప్రాప్తిని అందిస్తుంది. పైప్లైన్ తప్పక వాల్వ్ నిర్వహణకు ముందు ఒంటరిగా మరియు ఒత్తిడికి లోనవుతారు.
5. ఒత్తిడి మరియు ఉష్ణోగ్రత పరిమితులు ఏమిటి?
జాబితా చేయబడిన గరిష్ట పీడనం 285PSI, మరియు ఉష్ణోగ్రత పరిధి -25℃ నుండి 150℃. అసలు అనుమతించదగిన ఆపరేటింగ్ పరిస్థితులు వాల్వ్ పరిమాణం, మధ్యస్థం మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌పై ఆధారపడి ఉంటాయి.
6. ఏ పత్రాలను అందించవచ్చు?
వాల్వ్ ప్రకారం మెటీరియల్ పరీక్ష నివేదికలు మరియు వర్తించే తనిఖీ లేదా ఉత్పత్తి డాక్యుమెంటేషన్ అందించబడతాయి కాన్ఫిగరేషన్ మరియు ఆర్డర్ అవసరాలు.
