3PC బాల్ కవాటాలు

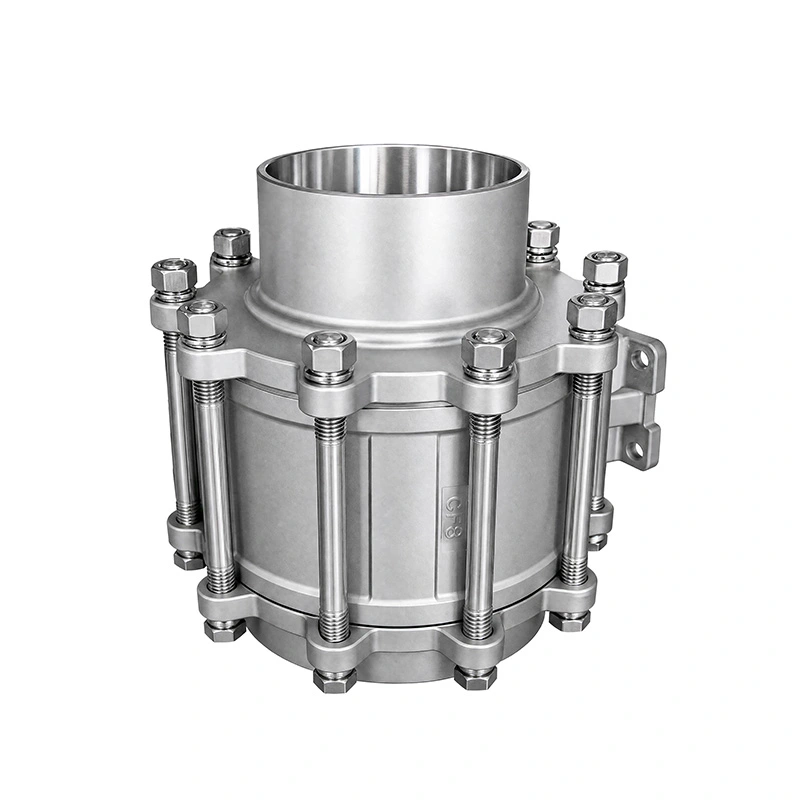

3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్
Shangtai 3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్‌లో బట్-వెల్డెడ్ ఎండ్‌లు మరియు పరిమిత వాల్వ్ యాక్సెస్‌తో ఇన్సులేటెడ్ పైప్‌లైన్‌లు మరియు ఇతర అప్లికేషన్‌ల కోసం విస్తరించిన కాండం ఉన్నాయి. స్టెయిన్లెస్ స్టీల్ నిర్మాణం పారిశ్రామిక ద్రవ నియంత్రణకు మద్దతు ఇస్తుంది, అయితే ISO 5211 మౌంటు ప్యాడ్ వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ ఇన్‌స్టాలేషన్‌ను అనుమతిస్తుంది. ISO 9001 మరియు CE డాక్యుమెంటేషన్ వర్తించే కాన్ఫిగరేషన్‌ల కోసం అందుబాటులో ఉన్నాయి.
3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్ శాశ్వత పైప్లైన్ కనెక్షన్ కోసం బట్-వెల్డెడ్ చివరలను కలిగి ఉంటుంది మరియు వాల్వ్ ఆపరేటింగ్ పాయింట్‌ను పైపు నుండి దూరంగా ఉంచాల్సిన అప్లికేషన్‌ల కోసం పొడిగించిన కాండం. మూడు-ముక్కల శరీరం నిర్వహణ కోసం అంతర్గత భాగాలను యాక్సెస్ చేయడానికి అనుమతిస్తుంది, అయితే ISO 5211 మౌంటు ప్యాడ్ వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ల ప్రత్యక్ష సంస్థాపనకు మద్దతు ఇస్తుంది.
ప్రధాన కొలతలు
| పరిమాణం | 1/4" - 8" |
| ఒత్తిడి తరగతి | CL150 |
| బట్-వెల్డ్ ముగుస్తుంది | ASME B16.25 |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |
ఉత్పత్తి లక్షణాలు
1. బట్-వెల్డెడ్ పైప్లైన్ కనెక్షన్
వాల్వ్ ASME B16.25 ప్రకారం తయారు చేయబడిన బట్-వెల్డెడ్ చివరలను ఉపయోగిస్తుంది. నేరుగా పైప్‌లైన్‌లోకి వాల్వ్‌ను వెల్డింగ్ చేయడం వలన థ్రెడ్ లేదా ఫ్లాంగ్డ్ జాయింట్లు లేకుండా స్థిర కనెక్షన్‌ను అందిస్తుంది, ఈ కాన్ఫిగరేషన్‌ను శాశ్వత పారిశ్రామిక పైపింగ్ సంస్థాపనలకు అనుకూలంగా చేస్తుంది.

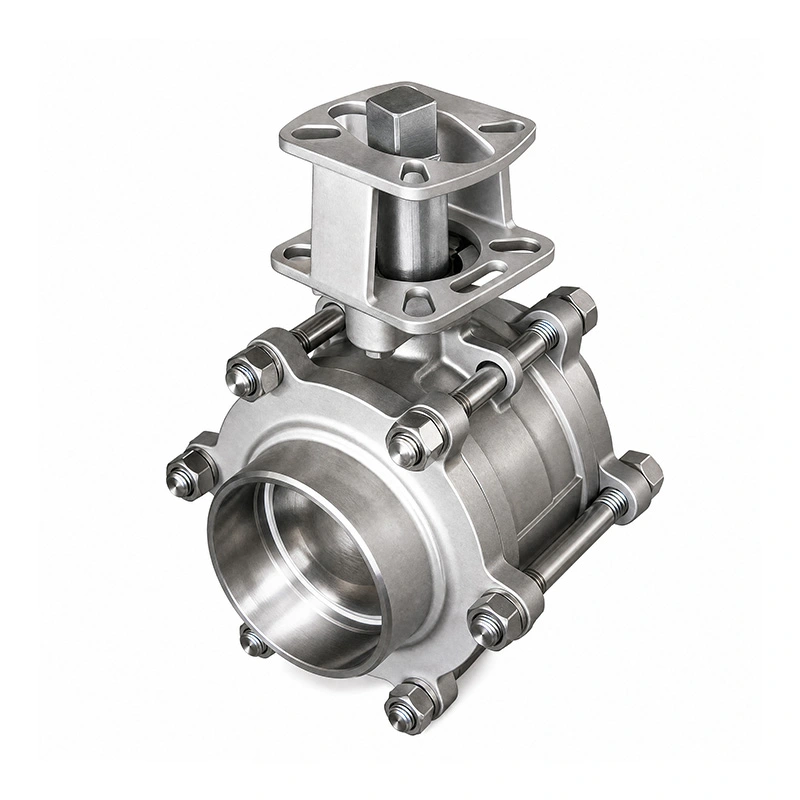

2. విస్తరించిన స్టెమ్ కాన్ఫిగరేషన్
పొడిగించిన కాండం హ్యాండిల్ లేదా యాక్యుయేటర్ మరియు పైప్లైన్ మధ్య అదనపు ఆపరేటింగ్ క్లియరెన్స్‌ను అందిస్తుంది. ఇన్సులేషన్, పైపు అమరిక లేదా ఇన్‌స్టాలేషన్ పరిస్థితులు ప్రామాణిక వాల్వ్ స్టెమ్‌కు ప్రాప్యతను పరిమితం చేసే చోట ఇది ఉపయోగకరంగా ఉంటుంది.
3. నిర్వహణ కోసం త్రీ-పీస్ బాడీ
తనిఖీ లేదా భర్తీ అవసరమైనప్పుడు మూడు-ముక్కల నిర్మాణం అంతర్గత వాల్వ్ భాగాలకు ప్రాప్యతను అందిస్తుంది. పూర్తి వాల్వ్ అసెంబ్లీని భర్తీ చేయకుండా సీటు మరియు సీలింగ్ భాగాలు సర్వీస్ చేయబడతాయి.
4. స్టెయిన్లెస్ స్టీల్ వాల్వ్ నిర్మాణం
3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్ శరీరం కోసం ASTM A351 CF8M (316)ని మరియు బంతి మరియు కాండం కోసం ASTM A182 F316ని ఉపయోగిస్తుంది. RPTFE సీటు జాబితా చేయబడిన ఉష్ణోగ్రత పరిధి -25℃ నుండి 150℃ వరకు పేర్కొనబడింది.

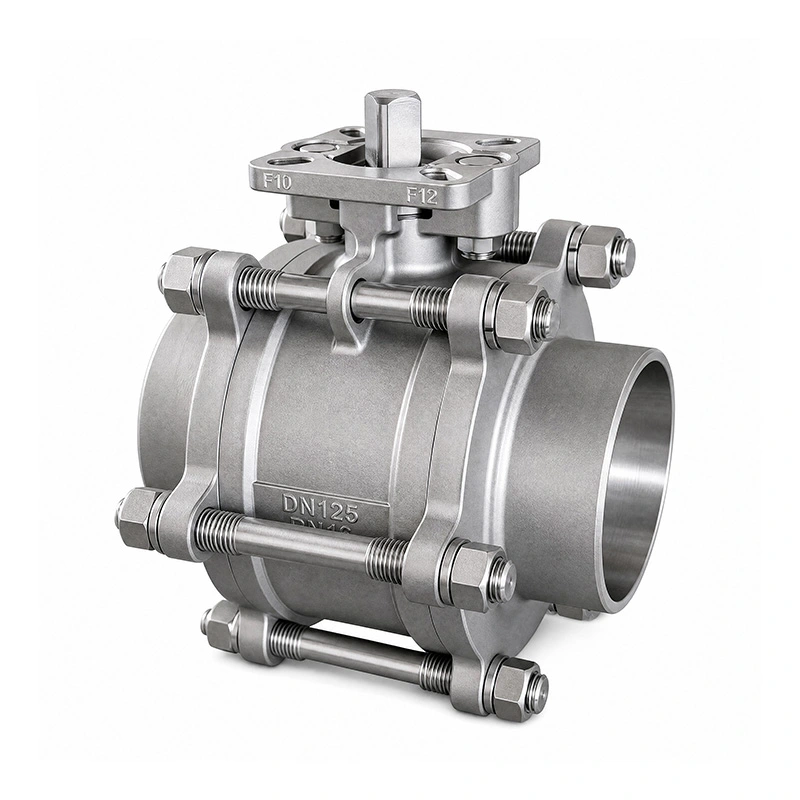

యాక్యుయేటర్ మౌంటు
డైరెక్ట్ యాక్యుయేటర్ ఇన్‌స్టాలేషన్ కోసం వాల్వ్ ISO 5211 మౌంటు ప్యాడ్‌తో అమర్చబడి ఉంటుంది. వాల్వ్ పరిమాణం, ఆపరేటింగ్ టార్క్ మరియు నియంత్రణ అవసరాలకు అనుగుణంగా వాయు లేదా ఎలక్ట్రిక్ యాక్యుయేటర్లను ఎంచుకోవచ్చు. అనుకూలతను నిర్ధారించడానికి ఆర్డర్ చేయడానికి ముందు యాక్యుయేటర్ మౌంటు ఇంటర్‌ఫేస్‌ని తనిఖీ చేయాలి.
ప్రమాణాలు మరియు తనిఖీ
ASME B16.25 ఆధారంగా బట్-వెల్డెడ్ చివరలతో డిజైన్ మరియు తయారీ ASME B16.34ని అనుసరిస్తుంది. వాల్వ్ పరీక్ష మరియు తనిఖీ API 598 ప్రకారం నిర్వహించబడతాయి. ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు కూడా ASME B16.34కి సూచించబడతాయి.
ఉత్పత్తి తనిఖీ మెటీరియల్ వెరిఫికేషన్, ప్రెజర్ టెస్టింగ్, సీలింగ్ ఇన్స్పెక్షన్ మరియు ఫినిష్డ్ వాల్వ్ చెక్‌లను కవర్ చేస్తుంది. వాల్వ్ కాన్ఫిగరేషన్ మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా మెటీరియల్ పరీక్ష నివేదికలు మరియు వర్తించే ఉత్పత్తి డాక్యుమెంటేషన్ అందించబడతాయి.
అప్లికేషన్లు
3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్ శాశ్వత వెల్డెడ్ కనెక్షన్ మరియు యాక్సెస్ చేయగల వాల్వ్ ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక పైపింగ్ సిస్టమ్‌ల కోసం ఉద్దేశించబడింది. సాధారణ అనువర్తనాల్లో రసాయన ప్రాసెసింగ్, పెట్రోకెమికల్ సిస్టమ్స్, ఫార్మాస్యూటికల్ పరికరాలు, ఆహారం మరియు పానీయాల ప్రాసెసింగ్, విద్యుత్ ఉత్పత్తి మరియు నీటి చికిత్స ఉన్నాయి.
ఎంపికకు ముందు, పైప్లైన్ మీడియం, పీడనం, ఉష్ణోగ్రత, పైపు పరిమాణం, వెల్డింగ్ స్పెసిఫికేషన్ మరియు అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలాన్ని నిర్ధారించండి. వాల్వ్ మెటీరియల్స్ మరియు సీట్ కాన్ఫిగరేషన్ సర్వీస్ మీడియంతో అనుకూలత కోసం కూడా తనిఖీ చేయాలి.
తరచుగా అడిగే ప్రశ్నలు
1. 3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ ఎక్స్‌టెండెడ్ స్టెమ్ యొక్క ప్రధాన అప్లికేషన్లు ఏమిటి?
ఇది వెల్డెడ్ కనెక్షన్ మరియు పొడిగించిన వాల్వ్ యాక్సెస్ అవసరమయ్యే పారిశ్రామిక పైపింగ్ వ్యవస్థలలో ఉపయోగించబడుతుంది. అప్లికేషన్లలో కెమికల్, పెట్రోకెమికల్, ఫార్మాస్యూటికల్, ఫుడ్ అండ్ పానీయం, పవర్ మరియు వాటర్ ట్రీట్‌మెంట్ సిస్టమ్స్ ఉన్నాయి.
2. బట్-వెల్డెడ్ చివరలకు ఏ ప్రమాణం వర్తిస్తుంది?
బట్-వెల్డెడ్ చివరలు ASME B16.25 ప్రకారం పేర్కొనబడ్డాయి. సంస్థాపనకు ముందు పైప్లైన్ రూపకల్పనకు వ్యతిరేకంగా వెల్డింగ్ స్పెసిఫికేషన్ను తనిఖీ చేయాలి.
3. యాక్యుయేటర్‌ను నేరుగా ఇన్‌స్టాల్ చేయవచ్చా?
అవును. న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ ఇన్‌స్టాలేషన్ కోసం వాల్వ్ ISO 5211 మౌంటు ప్యాడ్‌ను కలిగి ఉంది. యాక్యుయేటర్ ఎంపిక వాల్వ్ పరిమాణం, ఆపరేటింగ్ టార్క్ మరియు నియంత్రణ అవసరాలపై ఆధారపడి ఉండాలి.
4. ప్రామాణిక కాన్ఫిగరేషన్‌లో ఏ పదార్థాలు ఉపయోగించబడతాయి?
శరీరం ASTM A351 CF8M (316), బంతి మరియు కాండం ASTM A182 F316. ప్రామాణిక సీటు RPTFE (PTFE+15%fv). అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.
5. గరిష్ట పీడనం మరియు ఉష్ణోగ్రత పరిధి ఏమిటి?
జాబితా చేయబడిన గరిష్ట పీడనం 285PSI, ఉష్ణోగ్రత పరిధి -25℃ నుండి 150℃ వరకు ఉంటుంది. వాల్వ్ పరిమాణం, మధ్యస్థ మరియు వర్తించే ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌ల ప్రకారం వాస్తవ ఆపరేటింగ్ పరిమితులు నిర్ధారించబడాలి.
6. వాల్వ్ అనుకూలీకరించబడవచ్చా?
అవును. అవసరమైన మాధ్యమం, పీడనం, ఉష్ణోగ్రత మరియు ఇన్‌స్టాలేషన్ పరిస్థితుల ప్రకారం ఇతర పదార్థాలు మరియు భాగాల కాన్ఫిగరేషన్‌లు సరఫరా చేయబడతాయి.
