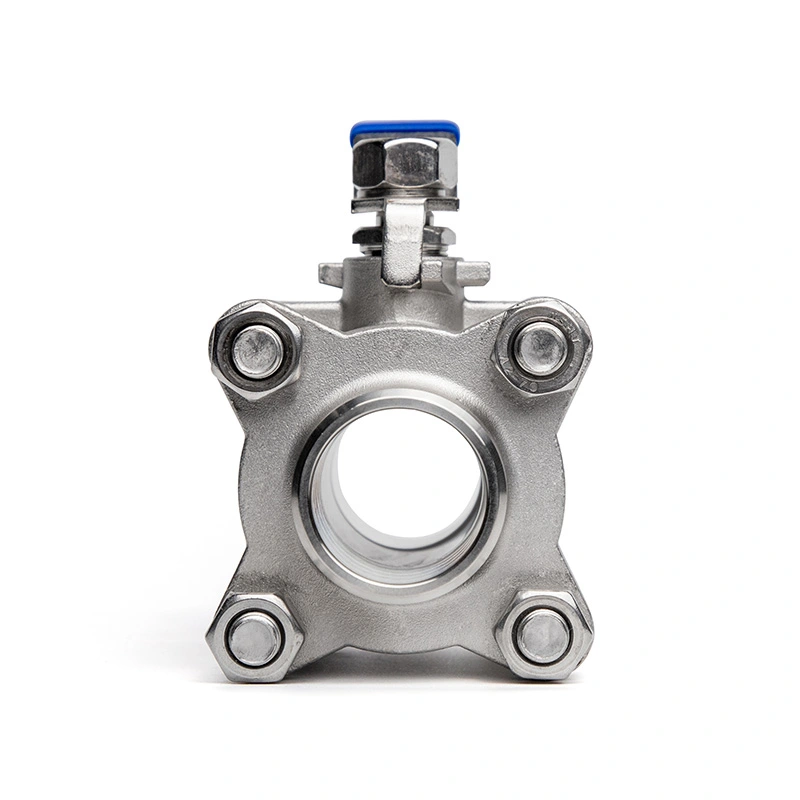

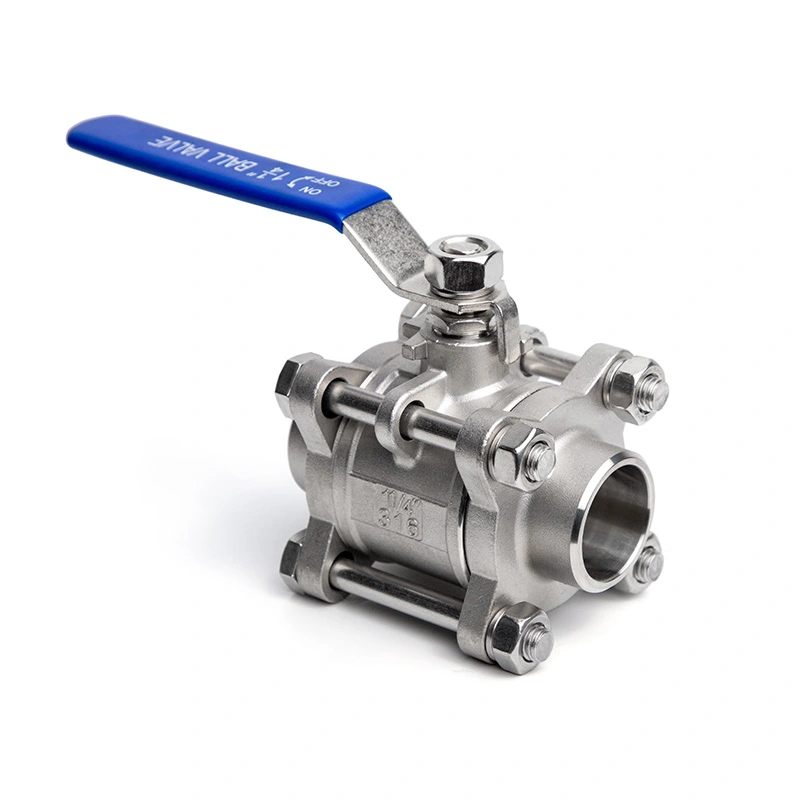

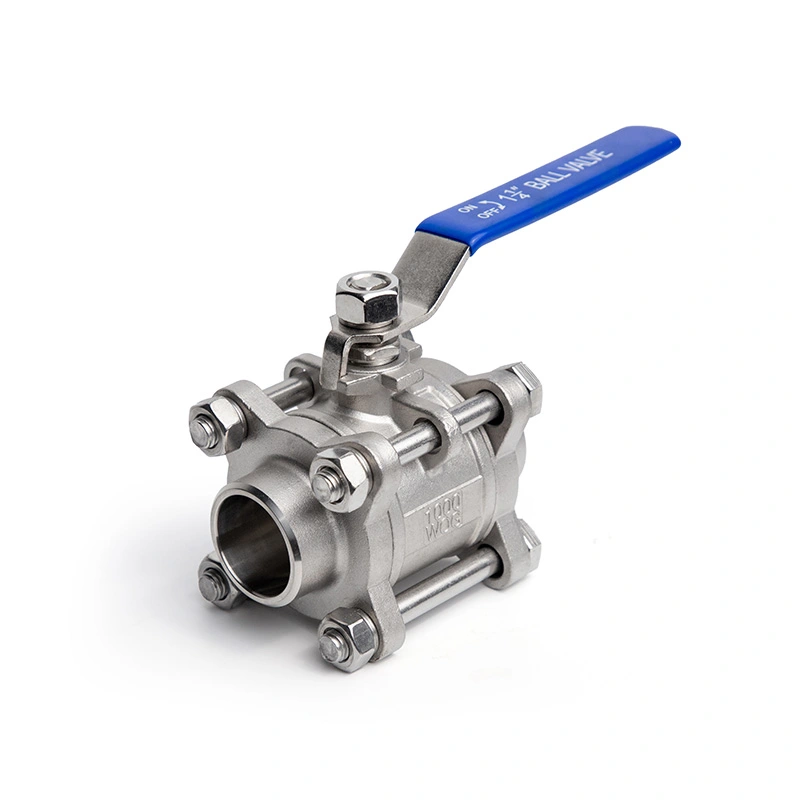

3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్‌లెస్ స్టీల్ బాల్ వాల్వ్

Shangtai 3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్‌లెస్ స్టీల్ బాల్ వాల్వ్ అధిక పీడన పారిశ్రామిక పైపింగ్ కోసం బలమైన 3-పీస్ నిర్మాణం మరియు లీక్ ప్రూఫ్ బట్-వెల్డ్ చివరలను కలిగి ఉంది. అద్భుతమైన తుప్పు నిరోధకతతో ప్రీమియం స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది, ఇది సౌకర్యవంతమైన ఇన్-లైన్ నిర్వహణను అనుమతిస్తుంది. కఠినమైన QC మరియు ఎగుమతి-గ్రేడ్ ప్యాకేజింగ్‌తో ప్రత్యక్ష కర్మాగారం వలె, మేము విభిన్న అనువర్తనాల కోసం విశ్వసనీయమైన ద్రవ నియంత్రణ పరిష్కారాలను అందిస్తాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్‌లెస్ స్టీల్ బాల్ వాల్వ్ శాశ్వత పైప్‌లైన్ కనెక్షన్‌ల కోసం మూడు-ముక్కల స్టెయిన్‌లెస్ స్టీల్ బాడీని బట్-వెల్డ్ చివరలను కలిగి ఉంటుంది. మూడు-ముక్కల నిర్మాణం పైప్‌లైన్ వేరుచేయబడిన మరియు అణచివేయబడిన తర్వాత తనిఖీ మరియు సీల్ రీప్లేస్‌మెంట్ కోసం అంతర్గత భాగాలను యాక్సెస్ చేయడానికి అనుమతిస్తుంది. పని మాధ్యమం, పీడనం మరియు ఉష్ణోగ్రత ప్రకారం సీలింగ్ పదార్థాలను ఎంచుకోవచ్చు. ఇది పెట్రోకెమికల్, ఆయిల్ అండ్ గ్యాస్, వాటర్ ట్రీట్‌మెంట్ మరియు థర్మల్ ఎనర్జీ పైపింగ్ సిస్టమ్స్‌లో ఉపయోగించబడుతుంది.

ప్రధాన కొలతలు

పరిమాణం	1/4" - 6"
ఒత్తిడి తరగతి	CL150
బట్-వెల్డ్ ముగుస్తుంది	ASME B16.25
గరిష్ట ఒత్తిడి	285PSI
డిజైన్ మరియు తయారీ ప్రమాణాలు	ASME B16.34
పరీక్ష మరియు తనిఖీ	API598
ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు	ASME B16.34
ఉష్ణోగ్రత పరిధి	-25℃~150℃
శరీర పదార్థం	ASTM A351 CF8M (316)
బాల్ మెటీరియల్	ASTM A182 F316
స్టెమ్ మెటీరియల్	ASTM A182 F316
సీటు మెటీరియల్	RPTFE(PTFE+15%fv)
ఎంపికలు	అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి.

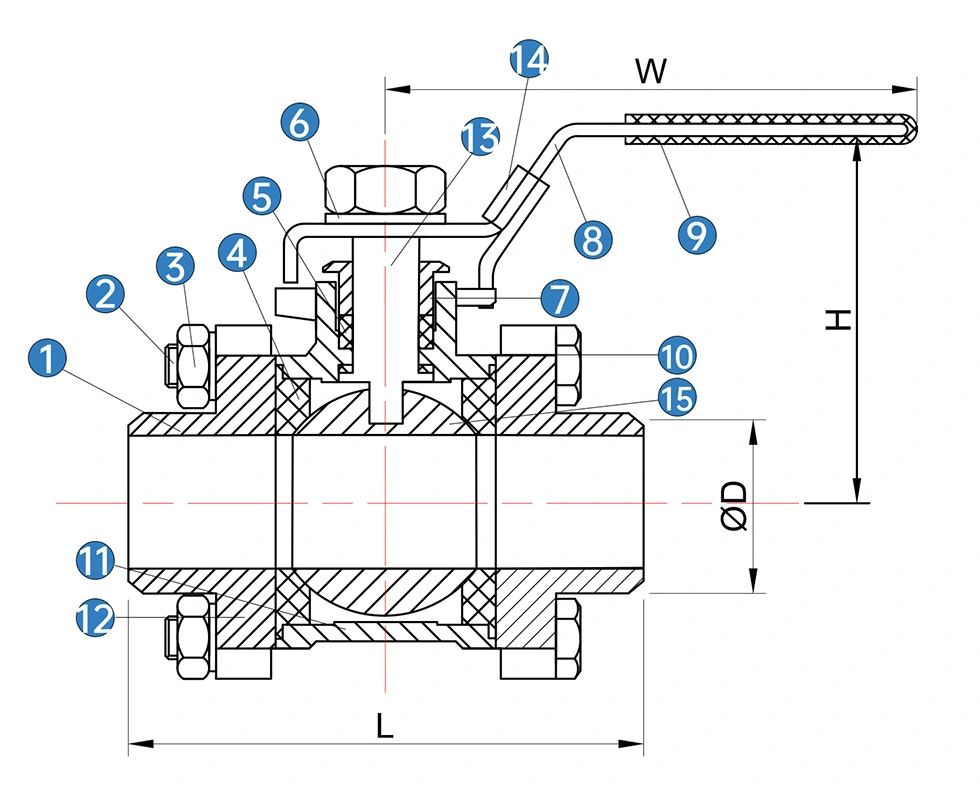

3PC Butt-welded Ends Stainless Steel Ball Valve

నం	పేరు	*మెటీరియల్(N/B)**	*మెటీరియల్(N/B)**
1	టోపీ	SS 316	SS 304
2	బోల్ట్	SS 304	SS 304
3	గింజ	SS 304	SS 304
4	బాల్ సీటు	PTFE	PTFE
5	స్టెమ్ ప్యాకింగ్	PTFE	PTFE
6	స్ప్రింగ్ వాషర్	SS 304	SS 304
7	గ్రంథి	SS 316	SS 304
8	హ్యాండిల్	SS	SS
9	హ్యాండిల్ స్లీవ్	PVC	PVC
10	బోల్ట్	SS 304	SS 304
11	శరీరం	SS 316	SS 304
12	స్ప్రింగ్ వాషర్	SS 304	SS 304
13	కాండం	SS316	SS 304
14	హ్యాండిల్ లాచ్	SS304	SS 304
15	బంతి	SS316	SS 304

* N: ANSI B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది
* B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది

పరిమాణం	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
11/4	38	96.5	77.5	144.5
11/2	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

నాణ్యత తనిఖీ

1. రా మెటీరియల్ ధృవీకరణ

నిర్ధారించడానికి స్టెయిన్‌లెస్ స్టీల్ ముడి పదార్థాలపై రసాయన కూర్పు మరియు మెకానికల్ ప్రాపర్టీ టెస్టింగ్ నిర్వహిస్తారు ప్రామాణిక-అనుకూల తుప్పు నిరోధకత మరియు ఒత్తిడిని మోసే సామర్థ్యం.

2. వెల్డ్ ఎండ్ డైమెన్షనల్ ఇన్స్పెక్షన్

వెల్డ్ ఎండ్ వాల్ మందం, బెవెల్ కొలతలు, కోక్సియాలిటీ మరియు మొత్తం టాలరెన్స్‌ల ఖచ్చితమైన తనిఖీ ఆన్-సైట్ పైప్‌లైన్‌లతో ఖచ్చితమైన మరియు నమ్మదగిన వెల్డింగ్ మ్యాచింగ్.

3. హైడ్రోస్టాటిక్ & సీలింగ్ టెస్ట్

ప్రతి వాల్వ్ పీడన నిరోధకతను ధృవీకరించడానికి రేటింగ్ ఒత్తిడిలో షెల్ హైడ్రోస్టాటిక్ పరీక్ష మరియు సీట్ సీలింగ్ పరీక్షకు లోనవుతుంది మరియు జీరో-లీకేజ్ పనితీరు, సంభావ్య దాచిన ప్రమాదాలను తొలగిస్తుంది.

4. పూర్తయిన ఉత్పత్తి తుది తనిఖీ

లోపరహిత డెలివరీని నిర్ధారించడానికి ప్యాకేజింగ్ ముందు ప్రదర్శన, పరిశుభ్రత మరియు అసెంబ్లీ సమగ్రతను పూర్తిగా తనిఖీ చేయండి ప్రతి వాల్వ్.

ప్యాకేజింగ్

అన్ని 3PC బట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్‌లెస్ స్టీల్ బాల్ వాల్వ్‌లు సురక్షితమైన సుదూర అంతర్జాతీయం కోసం ప్రామాణికమైన ఎగుమతి డబుల్-లేయర్ ప్యాకేజింగ్‌ను అవలంబిస్తాయి రవాణా. ప్రతి వాల్వ్‌ను నివారించడానికి షాక్‌ప్రూఫ్ ప్యాడింగ్‌తో మందమైన ముడతలుగల కార్టన్‌లో వ్యక్తిగతంగా ప్యాక్ చేయబడుతుంది గీతలు మరియు తాకిడి నష్టం. ఔటర్ షిప్పింగ్ ప్యాకేజీ అద్భుతమైన కంప్రెషన్‌తో ధృడమైన ప్లైవుడ్ కేసులను ఉపయోగిస్తుంది, డ్రాప్ మరియు తేమ నిరోధకత, చెక్కుచెదరకుండా గ్లోబల్ డెలివరీ కోసం సముద్రం మరియు భూమి సరకు రవాణాకు పూర్తిగా అనుగుణంగా ఉంటుంది.
