3PC బాల్ కవాటాలు

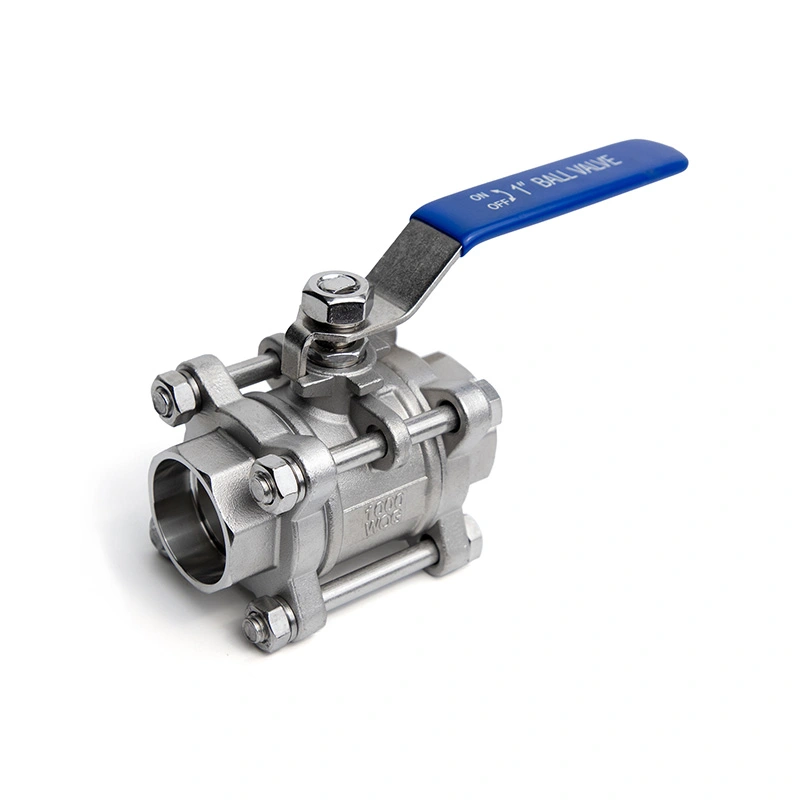

3PC సాకెట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్
వెల్డెడ్ కనెక్షన్‌లతో పారిశ్రామిక పైపింగ్ కోసం, 3PC సాకెట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ స్టెయిన్లెస్ స్టీల్ బాడీని మూడు-ముక్కల నిర్మాణంతో మరియు కాంపాక్ట్ పైప్‌లైన్ ఇన్‌స్టాలేషన్ కోసం సాకెట్-వెల్డ్ చివరలను మిళితం చేస్తుంది. వివిధ ప్రాజెక్ట్ అవసరాల కోసం ఫ్యాక్టరీ కొటేషన్లు, బల్క్ ఆర్డర్‌లు మరియు స్పెసిఫికేషన్ ఆధారిత OEM సర్వీస్‌లతో చమురు, గ్యాస్, కెమికల్ ప్రాసెసింగ్ మరియు వాటర్ ట్రీట్‌మెంట్ సిస్టమ్‌ల కోసం Shangtai ఈ కాన్ఫిగరేషన్‌ను అందిస్తుంది.
3PC సాకెట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్ కాంపాక్ట్, శాశ్వత పైప్‌లైన్ కనెక్షన్ల కోసం మూడు-ముక్కల స్టెయిన్లెస్ స్టీల్ బాడీని సాకెట్-వెల్డ్ ఎండ్‌లతో మిళితం చేస్తుంది. దీని స్ప్లిట్-బాడీ నిర్మాణం వాల్వ్‌ను వేరుచేసి, ఒత్తిడికి గురిచేసిన తర్వాత అంతర్గత సీల్స్ మరియు ఇతర సేవలందించే భాగాలను యాక్సెస్ చేయడానికి అనుమతిస్తుంది. ఫుల్-పోర్ట్ ఫ్లో పాసేజ్ తక్కువ ప్రవాహ నిరోధకతకు మద్దతు ఇస్తుంది, అయితే బాల్-అండ్-సీట్ డిజైన్ అనుకూల ద్రవాల కోసం ద్వి-దిశాత్మక షట్-ఆఫ్‌ను అందిస్తుంది. చమురు మరియు వాయువు, రసాయన ప్రాసెసింగ్, నీటి శుద్ధి మరియు ఇతర పారిశ్రామిక వ్యవస్థలలో అధిక-పీడన పైపింగ్ కోసం ఇది అనుకూలంగా ఉంటుంది.
ప్రధాన కొలతలు
| పరిమాణం | 1/4"- 6" |
| ఒత్తిడి తరగతి | CL150 |
| థ్రెడ్ స్టాండర్డ్ | SW |
| గరిష్ట ఒత్తిడి | 285PSI |
| డిజైన్ మరియు తయారీ ప్రమాణాలు | ASME B16.34 |
| పరీక్ష మరియు తనిఖీ | API598 |
| ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్‌లు | ASME B16.34 |
| ఉష్ణోగ్రత పరిధి | -25℃~150℃ |
| శరీర పదార్థం | ASTM A351 CF8M (316) |
| బాల్ మెటీరియల్ | ASTM A182 F316 |
| స్టెమ్ మెటీరియల్ | ASTM A182 F316 |
| సీటు మెటీరియల్ | RPTFE(PTFE+15%fv) |
| ఎంపికలు | అభ్యర్థనపై ఇతర పదార్థాలు అందుబాటులో ఉన్నాయి. |

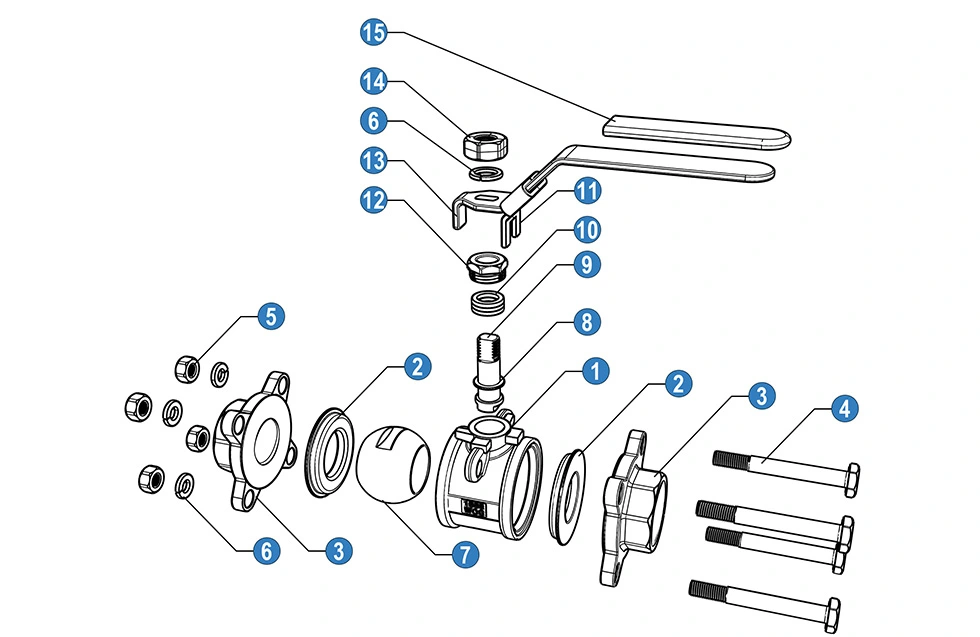

| నం | పేరు | మెటీరియల్(*N/B) | మెటీరియల్(*N/B) |
| 1 | శరీరం | SS 316 | SS 304 |
| 2 | బాల్ సీటు | PTFE | PTFE |
| 3 | టోపీ | SS 316 | SS 304 |
| 4 | బోల్ట్ | SS 304 | SS 304 |
| 5 | గింజ | SS 304 | SS 304 |
| 6 | వసంతం | SS 304 | SS 304 |
| 7 | బంతి | SS 316 | SS 304 |
| 8 | ఘర్షణ రింగ్ | PTFE | PTFE |
| 9 | కాండం | SS 316 | SS 304 |
| 10 | స్టెమ్ ప్యాకింగ్ | PTFE | PTFE |
| 11 | లాకింగ్ | SS 304 | SS 304 |
| 12 | గ్రంథి | SS 316 | SS 304 |
| 13 | హ్యాండిల్ | SS | SS |
| 14 | గింజ | SS 304 | SS 304 |
| 15 | హ్యాండిల్ | PVC | PVC |
* N: ANSl B 2.1 NPT ప్రకారం థ్రెడ్ ముగుస్తుంది
* B: థ్రెడ్ BS21 BSP ప్రకారం ముగుస్తుంది

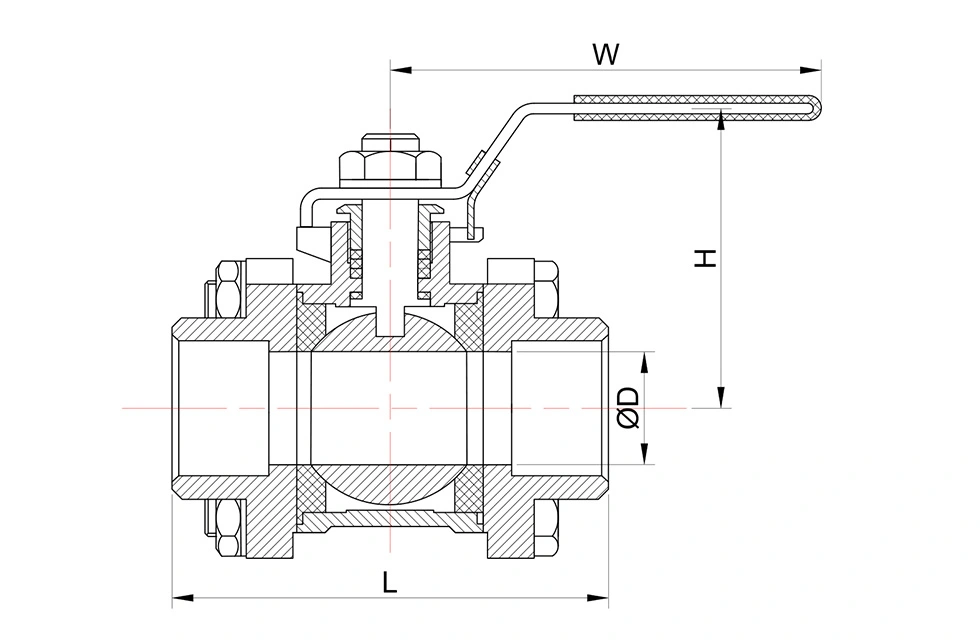

| పరిమాణం | D (మిమీ) | W (మిమీ) | H (మిమీ) | L(మిమీ) | బరువు (కిలోలు) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 11/4" | 32 | 128 | 75 | 95 | 1.28 |
| 11/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 21/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
KvVALUES
Kv (m3/h) = గంటకు క్యూబిక్ మీటర్‌లో నీటి ప్రవాహం రేటు వాల్వ్ అంతటా 1 బార్ ఒత్తిడి తగ్గుతుంది.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
వాల్వ్ విధులు & ముఖ్య లక్షణాలు
1. సాకెట్-వెల్డ్ కనెక్షన్
సాకెట్-వెల్డ్ చివరలు అనుకూలమైన పైపింగ్‌తో వెల్డింగ్ చేయబడిన ఇన్‌స్టాలేషన్ కోసం పేర్కొన్న కనెక్షన్ కొలతలకు మెషిన్ చేయబడతాయి. శాశ్వత పైప్-టు-వాల్వ్ జాయింట్ అవసరమయ్యే చిన్న-బోర్ పారిశ్రామిక లైన్లలో ఈ కనెక్షన్ సాధారణంగా ఉపయోగించబడుతుంది. వెల్డింగ్ వర్తించే పైపింగ్ స్పెసిఫికేషన్ మరియు విధానాన్ని అనుసరించాలి.
2. మూడు ముక్కల శరీరం
మూడు-ముక్కల బోల్ట్ బాడీ పైప్‌లైన్ వేరుచేయబడిన మరియు ఒత్తిడి తగ్గించబడిన తర్వాత వాల్వ్ యొక్క అంతర్గత భాగాలకు ప్రాప్యతను అనుమతిస్తుంది. పూర్తి వాల్వ్ అసెంబ్లీని భర్తీ చేయకుండా సీల్స్ మరియు ఇతర సేవలందించే భాగాలను తనిఖీ చేయవచ్చు లేదా భర్తీ చేయవచ్చు.
3. బాల్ మరియు సీట్ సీలింగ్
ఫ్లో పాసేజ్‌ను తెరవడానికి లేదా మూసివేయడానికి బంతి సీటుకు వ్యతిరేకంగా తిరుగుతుంది. ఎంచుకున్న సీటు మరియు సీలింగ్ పదార్థాలు సేవా పరిస్థితులకు అనుకూలంగా ఉన్నప్పుడు వాల్వ్ రెండు ప్రవాహ దిశలలో షట్-ఆఫ్‌ను అందిస్తుంది. ప్రవాహ మార్గం పూర్తిగా తెరిచినప్పుడు పరిమిత అవరోధంతో వాల్వ్ గుండా వెళ్ళడానికి ద్రవాన్ని అనుమతిస్తుంది.
4. స్టెయిన్లెస్ స్టీల్ నిర్మాణం
అనుకూలమైన నీరు, చమురు, గ్యాస్ మరియు రసాయన మాధ్యమాలతో కూడిన అనువర్తనాల కోసం స్టెయిన్లెస్ స్టీల్ నిర్మాణం అందుబాటులో ఉంది. పదార్థం ఎంపిక ద్రవ కూర్పు, ఏకాగ్రత, ఆపరేటింగ్ ఉష్ణోగ్రత, ఒత్తిడి మరియు తుప్పు పరిస్థితులు పరిగణనలోకి తీసుకోవాలి.
షాంగ్తాయ్ గురించి
Shangtai చైనాలోని వెన్‌జౌ, జెజియాంగ్‌లో ఉంది మరియు దేశీయ మరియు ఎగుమతి మార్కెట్‌ల కోసం పారిశ్రామిక కవాటాలను తయారు చేస్తుంది. దీని ఉత్పత్తి కార్యకలాపాలు మ్యాచింగ్, వాల్వ్ అసెంబ్లీ, ప్రెజర్ టెస్టింగ్, ఇన్స్పెక్షన్ మరియు ప్రోడక్ట్ మార్కింగ్‌లను కవర్ చేస్తాయి.
నాణ్యత నిర్వహణ వ్యవస్థ ISO 9001కి ధృవీకరించబడింది మరియు వర్తించే ఉత్పత్తులకు CE డాక్యుమెంటేషన్ అందుబాటులో ఉంది. తనిఖీలో ఆర్డర్ అవసరాలకు అనుగుణంగా ఇన్‌కమింగ్ మెటీరియల్ తనిఖీలు, ప్రక్రియలో తనిఖీ, పూర్తయిన వాల్వ్ తనిఖీ మరియు ప్రీ-షిప్‌మెంట్ తనిఖీలు ఉంటాయి.
సాకెట్-వెల్డ్ బాల్ వాల్వ్‌ల కోసం, అవసరమైన కొలతలు మరియు వర్తించే ప్రమాణాల ప్రకారం వివిధ కనెక్షన్ కాన్ఫిగరేషన్‌లను సరఫరా చేయవచ్చు. టైప్ A మరియు టైప్ B సాకెట్-వెల్డ్ కాన్ఫిగరేషన్‌లు నిర్దిష్ట అవసరాల కోసం అందుబాటులో ఉన్నాయి, ఉత్పత్తికి ముందు నిర్ధారించబడిన కనెక్షన్ కొలతలు.
తరచుగా అడిగే ప్రశ్నలు
1. సాకెట్-వెల్డ్ మరియు థ్రెడ్ కనెక్షన్ల మధ్య తేడా ఏమిటి?
సాకెట్-వెల్డ్ కనెక్షన్‌లు వాల్వ్ మరియు పైపుల మధ్య వెల్డెడ్ జాయింట్‌ను ఉపయోగిస్తాయి, అయితే థ్రెడ్ కనెక్షన్‌లు సరిపోలే పైప్ థ్రెడ్‌లపై ఆధారపడతాయి. శాశ్వత వెల్డెడ్ కనెక్షన్ అవసరమయ్యే చిన్న-బోర్ పైపింగ్ కోసం సాకెట్-వెల్డ్ చివరలు సాధారణంగా పేర్కొనబడతాయి. సరైన కనెక్షన్ పైపింగ్ ప్రమాణం, పీడనం, ఉష్ణోగ్రత మరియు సంస్థాపన అవసరాలపై ఆధారపడి ఉంటుంది.
2. విభిన్న సాకెట్-వెల్డ్ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయా?
అవును. అవసరమైన కొలతలు మరియు వర్తించే పైపింగ్ ప్రమాణాల ప్రకారం వివిధ సాకెట్-వెల్డ్ కాన్ఫిగరేషన్‌లను సరఫరా చేయవచ్చు. కనెక్షన్ రకం మరియు డైమెన్షనల్ అవసరాలు ఉత్పత్తికి ముందు నిర్ధారించబడాలి, ముఖ్యంగా రీప్లేస్‌మెంట్ వాల్వ్‌లు మరియు ఎగుమతి ప్రాజెక్ట్‌ల కోసం.
3. అంతర్గత నిర్వహణ కోసం వాల్వ్ తెరవవచ్చా?
అవును. పైప్‌లైన్ వేరుచేయబడిన మరియు ఒత్తిడికి గురైన తర్వాత మూడు-ముక్కల శరీరాన్ని వేరు చేయవచ్చు, ఇది అంతర్గత సీల్స్ మరియు ఇతర సేవ చేయగల భాగాలను తనిఖీ చేయడానికి లేదా భర్తీ చేయడానికి అనుమతిస్తుంది. పైప్‌లైన్ ఒత్తిడిలో ఉన్నప్పుడు వాల్వ్‌ను విడదీయకూడదు.
4. వాల్వ్‌తో ఏ పత్రాలు అందుబాటులో ఉన్నాయి?
ISO 9001 మరియు CE డాక్యుమెంటేషన్ వర్తించే కాన్ఫిగరేషన్‌ల కోసం అందించబడుతుంది. ఆర్డర్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా మెటీరియల్ డాక్యుమెంటేషన్, తనిఖీ రికార్డులు, పరీక్ష నివేదికలు మరియు ఉత్పత్తి డ్రాయింగ్‌లు కూడా సరఫరా చేయబడతాయి.
5. 3PC సాకెట్-వెల్డెడ్ ఎండ్స్ స్టెయిన్లెస్ స్టీల్ బాల్ వాల్వ్‌కు ఏ అప్లికేషన్‌లు అనుకూలంగా ఉంటాయి?
చమురు మరియు వాయువు, పెట్రోకెమికల్, రసాయన ప్రాసెసింగ్, నీటి చికిత్స, విద్యుత్ ఉత్పత్తి మరియు సాధారణ పారిశ్రామిక పైపింగ్‌లో అనుకూల ద్రవాలకు వాల్వ్‌ను ఉపయోగించవచ్చు. మెటీరియల్, సీటు మరియు సీలింగ్ భాగాలు వాస్తవ మాధ్యమం, పీడనం మరియు ఉష్ణోగ్రత ప్రకారం ఎంచుకోవాలి.
6. వాల్వ్ ఎంపిక కోసం ఏ సమాచారం అవసరం?
కీలక సమాచారంలో వాల్వ్ పరిమాణం, పీడన రేటింగ్, సాకెట్-వెల్డ్ కొలతలు, పని చేసే మాధ్యమం, ఆపరేటింగ్ ఒత్తిడి, ఉష్ణోగ్రత, శరీరం మరియు సీలింగ్ పదార్థాలు, పరిమాణం మరియు వర్తించే ప్రమాణాలు ఉంటాయి. రీప్లేస్‌మెంట్ ప్రాజెక్ట్‌ల కోసం, ఇప్పటికే ఉన్న వాల్వ్ డ్రాయింగ్‌లు లేదా డైమెన్షనల్ సమాచారం కూడా నిర్ధారణ కోసం అందించబడతాయి.
